序列编辑器

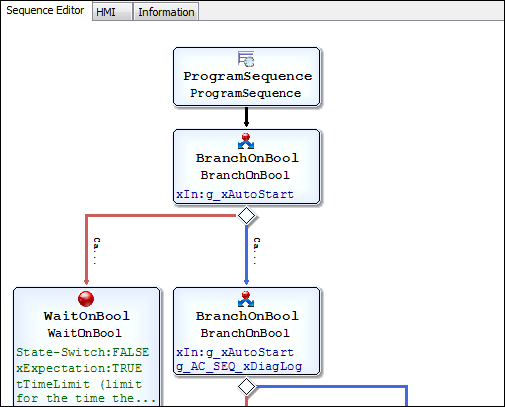

序列编辑器是一个图形编辑器，用于显示和编辑序列 模块树 在流程图中。它允许添加和删除模块或修改其属性。该编辑器还提供在线模式，用于跟踪活动模块步骤和模块断点，以便可用于调试。
序列流本身（序列的执行和顺序）不是由编辑器实现的。这仅用于显示和编辑模块树。模块步骤的任何功能或逻辑都必须在模块的功能块中实现，如 IEC (CODESYS) 程序代码
该编辑器可用于具有定义的所有模块 根 在该部分 mse.Sequence 模块声明的。编辑器的内容对应于模块树。模块树中的每次修改都会更改序列编辑器，反之亦然。仅显示插入在“”下方的模块实例Root" 实例。它们的显示内容由 部分中的定义定义 mse.Sequence 他们的模块声明。
步骤的外观取决于模块声明中的定义。除了定义之外 Root 存在以下三种定义：
步： |  |
平行线： |  |
分支： |  |
序列框中显示的数据
在每个步骤的框中，将显示模块类型的名称和模块实例的名称（可选）以及定义的图标。后者对应于元数据中定义的图标 模块配置。模块实例的参数和 I/O 通道也将显示，如果在 部分中定义的话 mse.Sequence。这同样适用于引用，尽管区分了两种不同类型的引用：
对模块实例的一般引用
跳转引用，定义序列内的跳转。
引用的模块实例将及其在模块树中的相对路径显示（例如： ../../WaitTime）。正在发生的 ../ 以缩写符号书写（例如： ./../../ 变成 3x[../]）。
可以将注释添加到每个步骤中，注释将显示为以行分隔。这是为每个步骤（模块实例）单独保存的。
如果模块名称、参数、IO 通道或引用的显示文本不适合步骤内的给定空间，则文本将换行到第二行。如果需要，文本将被剪切。在这种情况下，一个 … 将被添加。
总之，最多可以为序列步骤定义四个附加列表/条目：
参数：参数名+参数值
I/O通道：通道名称+通道目标名称
引用：引用的模块实例的图标、路径和名称
跳转参考：
>>+ 引用模块实例的图标、路径和名称注释：横线+注释
有关序列编辑器的更多信息，请参阅帮助章节中的 在序列编辑器中工作 和 在线模式下的序列编辑器
