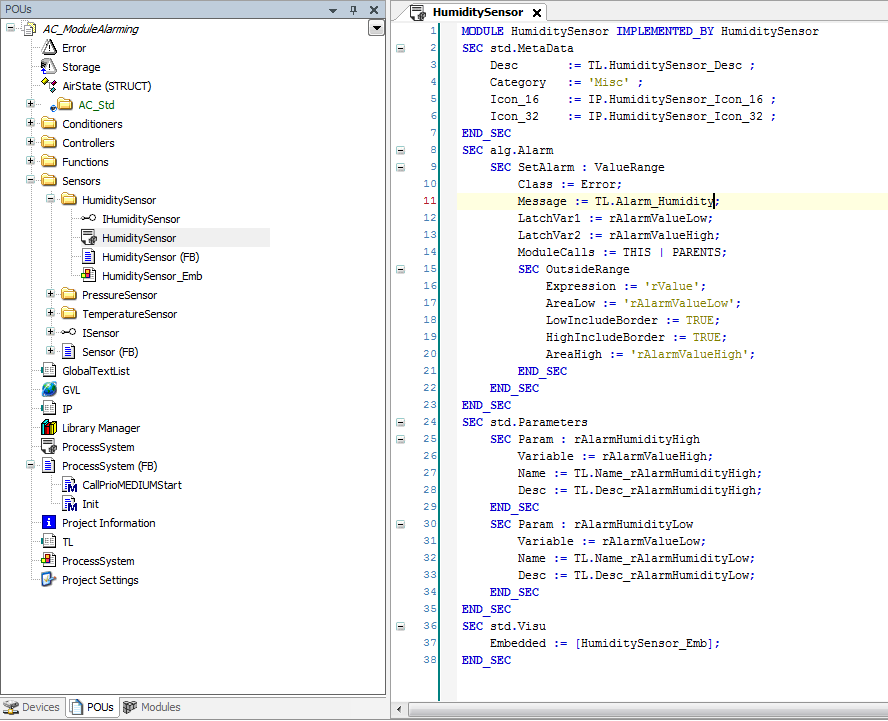

模块声明

模块的声明是使用自己的描述语言完成的，这类似于结构化文本（ST）代码中的变量声明。

模块声明的格式

表单的标题 MODULE<name> 开始声明。接下来是“部分”列表。

每个部分都通过关键字进行介绍 SEC （“部分”）和唯一的名称。关键词 END_SEC 关闭该部分。节的内容包含由更多节或所谓的定义组成的条目列表。

定义由名称和可选值组成，并以分号结尾。

注释可以像 ST 代码一样使用：“//”用于单行注释，“(*”和“*)”用于多行注释。空白（制表符和空格）和换行符/换行符可用于分隔各部分否则在进一步处理过程中它们将被忽略。

与 ST 代码一样，区分大小写没有区别。

例 14. 以下示例解释了模块声明的元素

01    MODULE Persistence IMPLEMENTED_BY PersistenceFB
02    SEC MetaData
03        NAME       := TL.ChannelName ;
04        DESC       := TL.ChannelDesc ;
05        COLLECTION CATEGORY := ’Persistence’TL.Collection  ;
06        ICON_16    := IP.Channel16 ;
07        ICON_32    := IP.Channel32 ;
08    END_SEC
09    SEC Toplevel
10              SEC STANDARD_TASK : LOW
11                      NAME  := LOW ;
12                      DESC  := TL.TaskLow ;
13                      FLAGS := CREATE_IF_MISSING | READONLY ;
14              END_SEC
15              GVL_NAME := 'GVL_%InstanceName%' ;
16     END_SEC

第 01 行定义了模块名称“Persistence”。 IMPLEMENTED_BY 定义包含模块逻辑的功能块“PersitenceFB”。该功能块必须派生自 IModule。在第 02 行部分 MetaData 从第 08 行开始并结束。本节包含五个定义。嵌套部分的可能性显示在部分 Toplevel （第 09-16 行）其中包含以下小节 STANDARD_TASK （第 10 行）。

模块声明的语法

在本节中，将解释模块声明的语法和允许的语法结构。

在下面的扫描仪标记中，将以大写字母书写（例如： ID）。语法的非终结符将写在大括号中（例如： {Entry}）。

词法分析（扫描仪）

在第一步中，将从模块声明的字符（例如：关键字、常量、标识符）创建所谓的标记（或词位）。

空格以及换行符/换行符分隔标记，但否则将被忽略。为了进一步处理该声明，评论也将被忽略。（注释可以写在一行中（//")或多行注释((* 和 *)）如 ST 语言。多行注释可以嵌套。

基本上，令牌始终具有最大长度。例如 a123 将被解释为标识符而不是标识符 a 后面跟着一个字面意思 123。

下面列表中标记的顺序显示了它们的优先级。例如输入 MODULE 将被理解为关键字而不是标识符。

. 所有可用代币列表：

关键词： MODULE, SEC, END_SEC, IMPORTS，和 IMPLEMENTED_BY
OP：以下字符的非空序列： .:,%()[]{}<>|+-*/@!?^°=\~
注：注释标记 //, (*，和 *) 具有比操作员更高的优先级。运算符内部不能有注释，例如： +//+ 将根据最大长度规则解释为运算符而不是 + 随后是一条评论。
LIT：IEC 文字，在 ST 中使用，示例： 1.4, tod#12:13:14。这包括布尔文字 TRUE 和 FALSE （大小写无关）。
注意：带负号的无类型文字 (-1, -3.2) 将被读取为两个标记，即 as 运算符 - 后面跟着一个无类型文字。由此产生的无类型数字文字永远不可能是负数。键入的文字 (INT#-34) 将始终被解释为一个标记。
ID：有效的 IEC 标识符（[a-zA-Z_][a-zA-Z0-9_]*)，其中不允许有两个连续的下划线。与 ST 不同，这还包括 ST 的关键字（即： FUNCTION, INT, EXTENDS，……）
分号：字符 ;

语法（解析器）

模块声明的语法由以下语法定义。 µ 是一个空序列。

{MDecl}        ::= MODULE {QID} {ImplSpec} {ImportsSpec} {MBody}
{ImplSpec}     ::= IMPLEMENTED_BY {QID} | µ
{ImportsSpec}  ::= IMPORTS {QID} | µ
{MBody}        ::= {SecList}
{SecList}      ::= {Modifiers} {Sec} {SecList} | µ
{Sec}          ::= SEC {QID} {SecTarget} {EntryList} END_SEC
{SecTarget}    ::= OP(":") {QID} | µ
{Modifiers}    ::= OP("[") {ModifierList} OP("]") | µ
{ModifierList} ::= {QID} OP(",") {ModifierList} | {QID}
{EntryList}    ::= {Modifiers} {Entry} {EntryList}
{Entry}        ::= {Sec} | {Def}
{Def}          ::= {QID} OP(":=") {ValList} SEMICOLON |
                   {QID} SEMICOLON
{ValList}      ::= {Val} {ValList} | {Val}
{Val}          ::= ID | LIT | OP
{QID}          ::= ID | ID OP(".") {QID}

定义值列表 ({ValList}) 必须以分号完成。这简化了语法并避免了歧义，因为分号不能是值的一部分（{VAL})，但在字符串文字中除外。

赋值运算符 (:=）的定义（{Def}）也可以避免歧义（{QID}) 的定义名称和值。

定义的定义类型

文本：ID.ID（文本列表名称和文本列表标识符）-参见文本列表字符串的本地化
Image：ID.ID（镜像池名称和镜像池标识符）
ID（IEC 标识符）
QID（合格标识符）： {QID} ::= ID | ID.ID
CategoryPath ::= {StringLiteral} | {CategoryPath}
基数： [{MIN} .. {MAX}] | [ {MIN} .. INF [ {MIN}，和 {MAX} 是整数、非负文字。如果 {MAX} != INF，然后 {MIN} <= {MAX} 必须申请。
StringLiteral：IEC 字符串文字可能包含换行符。
StdTaskFlags ::= {StdTaskFlag} | StdTaskFlags ::= {StdTaskFlag} | {StdTaskFlags} StdTaskFlag ::= NONE | CREATE_IF_MISSING | READONLY
文字：任何 IEC 文字或 QID（对于枚举常量）
DTBoolFlag： µ （空序列）| TRUE | FALSE
插槽类型： SUBMODULE | REFERENCE
编译指示： [ {PragmaList} ] {PragmaList} ::= {Pragma} | {Pragma} , {PragmaList} {Pragma} ::= { ( ID | {StringLiteral} | {OP2} )+ } {OP2} : 除 {, }, [, ] 和 ,。
实例路径：
InstancePath ::= {IComp} | {IComp} . {IComp} 麻省理工学院 {IComp} ::= ID {ArrayAccess}* 和 {ArrayAccess} ::= [ {IntList} ] 和 {IntList} ::= Int | Int , {IntList}
任务参考：标准_任务。（ Low | Medium | High) | Custom_Task.ID

实例路径

在模块声明中的某些位置，可以定义实例路径来寻址功能块的变量：用于参数、槽、I/O、具有可变大小的数组和实例引用。

实例路径定义为非空的组件序列，用点分隔： C1.C2…CN。组件必须是 IEC 标识符或后跟索引表达式的组件 [i1, …, iN]，在哪里 i1 到 iN 是整数值。

实例路径始终与实现模块逻辑的功能块相关。实例路径的第一个组成部分是成员 (VAR_INPUT 或者 VAR_OUTPUT，取决于功能块的用例）。如果实例路径中有其他组件，这些组件将寻址成员内的变量。否则，将针对成员本身进行处理。实例路径可以限制为输入或输出变量（例如：I/O）。对于结构，这些限制无效。这些实例路径分别称为输入实例路径。输出实例路径。

文本列表字符串的本地化

模块中的文本（例如：模块描述、名称、参数描述）可以用不同语言显示。这些文本在文本列表中进行管理。

. 语言名称规范：

语言名称的格式 <LanguageCode>[-<Country/Region>] （例子： en-US, de-DE）。
<LanguageCode> 是根据 ISO 639-1 的语言名称（示例： de 或者 en）。
<Country/Region> 是符合 ISO 3166 的国家/地区代码。
当检索文本列表条目时，系统首先查找整个语言名称。如果没有找到任何内容，它会查找 <LanguageCode>。如果此搜索也失败，将使用默认文本。

表 8. 文本列表中的语言名称示例

语言	语言名称
中国人	zh-CHS
英语	en-US
法语	FR-FR
德语	去DE
意大利语	它-IT
日本人	ja-JP
葡萄牙语	PT-PT
俄语	茹-茹
西班牙语	ES-ES

派生模块声明

类似于功能块 A 从功能块 B（“EXTENDS”）的面向对象继承，可以通过使用 IMPORTS 关键词。修饰符 UPDATE 和 HIDE 受到特殊对待。

. 使用以下规则：

如果导入的模块是在不同的库中定义的，则必须使用命名空间指定该模块的名称。
不允许循环导入，特别是模块不得导入自身。（循环导入的示例：模块 M_1 导入模块 M_2，M_2 导入 M_3，...，M_N 再次导入 M_1。）
无需定义派生模块 IMPLEMENTED_BY 指示。在这种情况下，将使用基本模块的功能块。
如果派生模块指定了功能块（通过使用 MPLEMENTED_BY)，该功能块必须派生自基本模块的功能块或者必须与其相同。
派生模块继承基本模块的所有部分。它可以添加新部分或修改现有部分。
可以使用使用修饰符扩展的相同名称和目标在派生模块中修改节 UPDATE。在这种情况下，其条目会发生更改。派生模块中该节的所有缺失定义将从基本模块接管。
修饰符 UPDATE 和 HIDE 仅当在基本模块中定义了相应的部分（名称和目标）时才能使用。相反，在基本模块中定义的节只能在派生模块中使用（如果它具有 HIDE 或者 UPDATE 修饰符。如果只有 HIDE 修饰符在该部分而不是 UPDATE，则不允许任何定义。
必须更改派生模块中的某些条目（例如：描述）。

例 15. 例子：

MODULE MBase IMPLEMENTED_BY FBBase
SEC MetaData
        DESC := TL.Desc_Base ;
END_SEC
SEC Parameters
        SEC Param : paramxIn
                Variable := xIn ;
                Name     := TL.Param1_Name ;
                Desc     := TL.Param1_Desc ;
        END_SEC
END_SEC

MODULE MDerived IMPORTS MBase
[UPDATE] SEC MetaData
        DESC := TL.Desc_Derived ;
END_SEC
[UPDATE] SEC Parameters
        [UPDATE,HIDE] SEC Param : paramIn
                Variable := xIn ;
                DEFAULT := TRUE ;
        END_SEC
END_SEC

在上面的例子中，参数 paramIn 模块的 MBase 隐藏在派生模块中 MDerived （通过使用 HIDE 修饰符），同时一个新的默认值（TRUE) 已设定。
