将元件连接到电路
和连接
输出信号返回TRUE当所有输入信号都TRUE这种串联电路对应于二进制与门连接。
将网络拖到编辑器中。
在元素栏中，单击
选择符号，然后将元素拖动到编辑器中的插入位置（矩形）。松开鼠标左键。将插入一个新的网络。
选择标题与门用于网络。
选择评论
Binary AND gate用于网络。
在元素栏中，选择一个触点并将其拖动到网络中的插入位置。选择名称
bInput_1联系方式。在元件栏中，选择另一个触点。在梯形图中，单击右侧的插入位置。
bInput_1联系人。选择名称bInput_2联系方式。在元素栏中，选择一个线圈并将其拖动到右侧的插入位置。

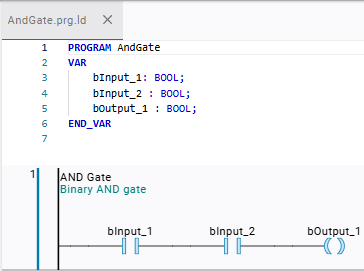

bInput_2联系人。选择名称bOutput_1用于线圈。声明所有输入和输出变量。
将对串联电路进行编程。
对应的ST代码：
PROGRAM AndGate
VAR
bInput_1: BOOL;
bInput_2 : BOOL;
bOutput_1 : BOOL;
END_VAR
bOutput_1 := bInput_1 AND bInput_2;
或连接
输出信号返回TRUE当其中一个输入信号是TRUE这种并联电路对应于二进制或运算连接。
将一个新的网络拖到编辑器中。
在元素栏中，单击
点击符号，然后将元素插入编辑器中的插入位置（矩形）。将接入一个新的网络。
双击标题并选择标题
OR Gate在将要打开的输入框中。双击评论并选择该评论
Binary OR gate在将要打开的输入框中。
指定一位新联系人。
在元素栏中，选择一个触点并将其拖动到网络中的插入位置。
OR Gate。赋值变量
bInput_1联系。
指定一个与……平行的新触点
bInput_1。在元素栏中，选择另一个联系人。
网络将显示可能的插入位置。
单击左侧的插入位置（向下三角形）。
bInput_1接触。在网络中插入一个并联触点。
双击联系人的标识符字段。
输入框将打开。
输入
bInput_2。变量
bInput_2将会分配给联系人。选择右侧的灰色矩形
bInput_2接触。它是浅红色的。
将光标向上拖动到平行连接处，直到光标显示为四向箭头。
当光标显示为四向箭头时，光标指向有效位置。
松开鼠标左键。
连接将关闭。
联系事宜将同时安排。
在元素栏中，选择一个线圈并将其拖动到右侧的插入位置。

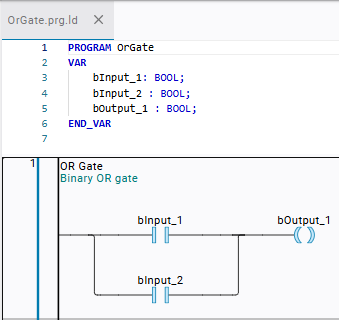

bInput_1联系人。选择名称bOutput_1用于线圈。声明所有输入和输出变量。
将对并联电路进行编程。
对应的ST代码：
PROGRAM OrGate
VAR
bInput_1: BOOL;
bInput_2 : BOOL;
bOutput_1 : BOOL;
END_VAR
bOutput_1 := bInput_1 OR bInput_2;打开并联连接
您可以通过移除要移除的零件中的插入位置（矩形）来重新打开已关闭的平行连接。或者，您也可以将矩形相互拖动以撤销连接。
两次都重新打开了并行连接。
找到你想移除的连接线。
将显示插入位置。
点击矩形框。
矩形区域将以浅红色高亮显示。
按下德尔钥匙。
连接将重新开通。
将连接线拖到右侧
bInput_1持续接触直至显示插入位置。按住鼠标按钮，点击矩形框。
矩形区域将以浅红色高亮显示。
将矩形拖到右侧的插入位置。
bInput_2联系。沿着连接线追踪，直到光标显示为四向箭头。当光标显示为四向箭头时，指向有效位置。
松开鼠标左键。
该部件将被拆除，连接将被断开。
