API 呼び出しによるプログラムによるアラーム制御

注記

0_Sample_Project 例:アラームマネージャ

観測タイプのアラーム アラーム (API) の機能を用いてアプリケーションコード内でプログラム的にトリガーされます AlarmManager ライブラリと IA アラームハンドラー 9 インターフェイス。アラームを起動できますActivateAlarm)) または無効 (DeactivateAlarm) インターフェース経由。状態遷移は必要に応じて設定できます。この種のアラームは、アラームグループで直接定義することも、アラームグループテンプレートでアラームインスタンスとして定義することもできます

イベントによる観察とは異なり (イベント (API)、アラームは、すべての確認方法を使用してすべてのアラームクラスに使用できます。

重要

アラームクラスとその確認方法によっては、ビジュアライゼーションユーザーが実行時にアラームを確認する必要がある場合があります。

API によるアラーム

によるアラームの定義 アラーム (API) タイプ

  1. で Alarm Configuration、を設定 アラームグループ。

  2. アラームグループで、観測タイプのアラームを定義します アラーム (API)。

  3. で クラス 列、たとえばアラームクラスを選択 Warning Orange で、目的のアラームメッセージを指定してください。 メッセージ。

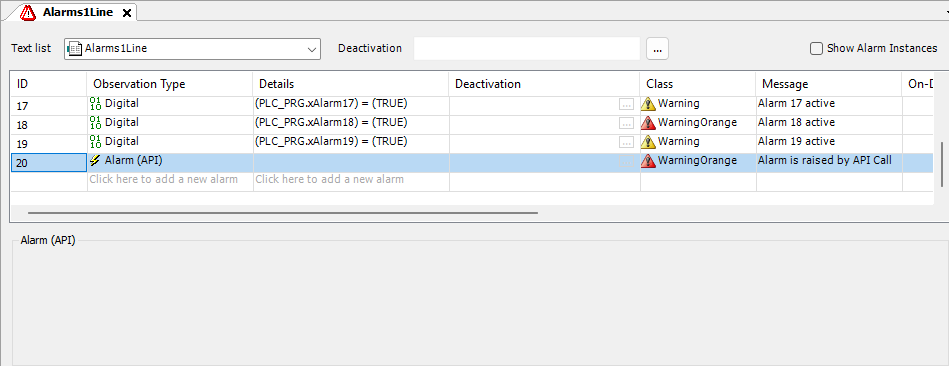

アラーム ID_20API を介してトリガーされるものが定義されています。


このようなアラームはどのアラームクラスでも定義できます。詳細は必要ありません。つまり、アラーム条件は指定されません。アラームは API 呼び出しによってトリガーされます。

API 呼び出しの実装

手順. ステップ・バイ・ステップ

  1. API 呼び出しを行うプログラムの位置にカーソルを置きます。

  2. API 呼び出しを挿入します。

    ヒント

    入力アシスタントに任せて (F2）これを手伝ってください。

    実装

    このコードはアラームをアクティブにします ID_20 アラームグループ内 Alarms1Line。

    // Activate by API Call
Alarmmanager.AlarmGlobals.g_AlarmHandler.ActivateAlarm(1,Alm_Alarms1Line_Alarm_IDs.ID_20);

    このコードはアラームを無効にします ID_20 アラームグループ内 Alarms1Line。

    // Deactivate by API Call
Alarmmanager.AlarmGlobals.g_AlarmHandler.DeactivateAlarm(1,Alm_Alarms1Line_Alarm_IDs.ID_20);

アラームインスタンスによるアラーム (API) によるアラーム

これは特にライブラリ開発者にとって重要です。さらに、提供されている API メソッドを使用してアラーム状態をプログラムで明示的に設定できます

によるアラームの定義 アラーム (API) タイプ

  1. で Alarm Configuration、を設定 アラームグループテンプレート。

  2. アラームグループで、観測タイプのアラームを定義します アラーム (API)。

  3. で クラス 列、たとえばアラームクラスを選択 Warning で目的のアラームメッセージを指定してください メッセージ。

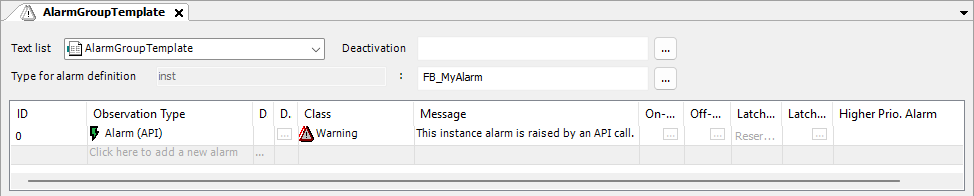

アラーム ID_0API を介してトリガーされるものが定義されています。

ヒント

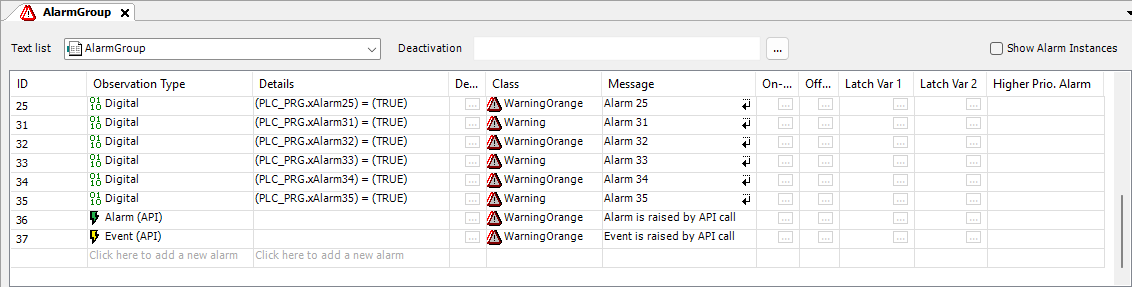

で API アラームを定義することもできます。 アラームグループ。

ファンクションブロックと API 呼び出しの実装

手順. ステップ・バイ・ステップ

  1. アプリケーションに関数ブロックを追加して、IEC コードで新しく定義されたアラームのアラーム状態を設定します。

    1. アプリケーションノードを選択し、をクリックします [オブジェクトを追加] → POU コマンド。

    2. POU を次のように設定します。名前 MyAlarmFB、タイプ ファンクションブロック、実装言語 ST。

      デクラレーション

      FUNCTION_BLOCK MyAlarmFB
VAR_INPUT
END_VAR
VAR_OUTPUT
END_VAR
VAR
END_VAR

    3. POU を選択して追加します ActivateAlarm そして DeactrivateAlarm メソッド。

    4. の ST エディタを開きます ActivateAlarm ライブラリ呼び出しをメソッド化し、プログラムします。

      ヒント

      入力アシスタントに任せて (F2）これを手伝ってください。

      このコードはアラームをアクティブにします ID_0 アラームグループテンプレートから。

      METHOD ActivateAlarm : BOOL
VAR_INPUT
END_VAR
      // Activate Alarm Instance Alarm by API Call
Alarmmanager.AlarmGlobals.g_AlarmHandler.ActivateAlarmInstance(THIS, Alm_AlarmGroupTemplate_Alarm_IDs.ID_0);

    5. の ST エディタを開きます DesctivateAlarm ライブラリ呼び出しをメソッド化し、プログラムします。

      このコードはアラームを無効にします ID_0 アラームグループテンプレートから AGT。

      METHOD DeactivateAlarm : BOOL
VAR_INPUT
END_VAR
      // Deactivate Alarm Instance Alarm by API Call
Alarmmanager.AlarmGlobals.g_AlarmHandler.DeactivateAlarmInstance(THIS,Alm_AlarmGroupTemplate_Alarm_IDs.ID_0);

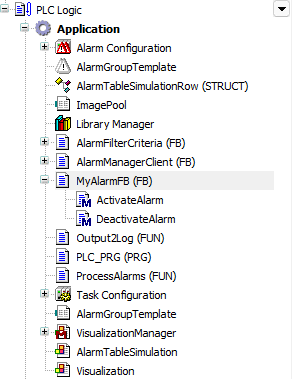

      オブジェクトナビゲーター


  2. アラームグループテンプレートでファンクションブロックをインスタンス化します。

    1. のエディターを開く AlarmGroupTemplate そして、の縦の省略記号ボタンをクリックします 「」と入力してアラーム定義を行います。 行。

      入力アシスタントが開きます。

    2. アンダー Application、を選択します。 MyAlarmFB ファンクションブロック。

    アラーム定義がインスタンス化されます。


  3. IEC コードで API 呼び出しを実装し、目的の場所にアラーム呼び出しを追加します。

    デクラレーション

    PROGRAM PLC_PRG
VAR
    alarmTemplateInstance : MyAlarmFB;
END_VAR

    実装

        // Deactivate by API Call
    alarmTemplateInstance.DeactivateAlarm();

        // Activate by API Call
    alarmTemplateInstance.ActivateAlarm();

  4. アラームインスタンスを作成します。

    1. を開きます Alarm Configuration 編集して [] をクリックします。 アラームインスタンス タブ。

    2. をクリックします アラームインスタンスを作成または更新します。 ボタン。

    内のアラームインスタンス Alarm Configuration 認識され、更新されました。
