アラームバナーを使用した視覚化の作成

以下の手順では、アラームバナー視覚化要素は例として構成されています。

詳細については、以下を参照してください。アラームグループとアラームの定義

オンラインモードでは、アラームバナーにアクティブなアラームが表示されます。複数のアラームがアクティブな場合は、バナーに設定されたフィルター基準に基づいてフィルタリングされます。「最新」フィルター基準には最新のアラームが表示され、「優先度」フィルター基準には最も緊急性の高いアラームが表示されます。

ヒント

複数のアラームがアクティブなときに表示を切り替えるためのスクロール要素を追加することもできます。

詳細については、以下を参照してください。アクティブなアラームをスクロールするための要素を追加する

アラームバナーの設定

要件: AG_PartsShortage警報グループとAC_PartsShortageアラーム クラスはプロジェクトで定義されます。

  1. アプリケーションの下に視覚化を追加します。

    1. アプリケーションを選択し、オブジェクトを追加視覚化指示。

    2. 名前を次のように指定VIS_PartsShortageBanner

  2. 開くVIS_PartsShortageBanner視覚化。

  3. の中で可視化ツールボックス表示する場合は、アラームバナー要素からアラームマネージャーカテゴリを視覚化エディターに挿入し、要素のプロパティ ビューを開きます。

  4. アラームバナーを次のように設定します。

    1. の中で要素名財産、価値列名を指定AB_PartsShortage

    2. の構成Alarm groups視覚化要素のプロパティ:

      1. の中でアラーム設定アラームグループプロパティの場合は、対応する値セルをクリックします。

        その選択されたアラームグループダイアログが開きます。

      2. クリアする全てオプションを選択し、AG_PartsShortage警報グループ。

      3. クリック_visu_img_add_selected_alarm_group.pngグループを追加するボタン選択されたアラームグループリスト。

      4. クリックわかりました設定を確認します。

    3. の構成警報クラス視覚化要素のプロパティ:

      1. の中でアラーム設定警報クラスプロパティで、視覚化したいアラームクラスを定義します。値フィールドをクリックします。

        の中でアラーム設定警報クラスプロパティの場合は、対応する値セルをクリックします。

        そのアラームクラスを選択ダイアログが開きます。

      2. クリアする全てオプションを選択し、AC_PartsShortage警報クラス。

      3. クリック_visu_img_add_selected_alarm_group.png選択したアラーム クラスにアラーム クラスを追加するボタン。

      4. クリックわかりました設定を確認します。

    4. の中で一般的なテーブル構成フィルター基準プロパティの値を最新

      オンライン モードでは、バナーに最新のアラーム メッセージが表示されます。

    5. 列の構成:

      1. の中でプロパティで、新規作成ボタン。

        カラム[2]が利用可能です。新しい列の名前はBitmap視覚化エディターにリストされます。

      2. の中でデータの種類プロパティを選択し、列[2]の値。

        表では、列に新しいデフォルトの見出しが付けられますState

    6. の構成制御変数視覚化要素のプロパティ:

      1. アプリケーションコードで、bQuitAlarmBanner制御変数。

      2. の中で認めるプロパティを指定するPLC_PRG.bQuitAlarmBanner値セル内の変数。

手順. アラームの視覚化をコントロールで補う

アラーム可視化のユーザーは、アラーム可視化を操作するためのコントロールが必要です。可視化のプログラミングでは、アラームバナーウィザードがサポートを提供します。ウィザードを呼び出すコマンドは、可視化でアラームバナーを選択している場合にのみ使用できます。

  1. 視覚化エディタでアラームバナーを選択します要素AB_PartsShortage

  2. コンテキストメニューで、スクロールアラームの要素を挿入する指示。

    そのAlarm Banner Wizardダイアログが開きます。

  3. クリックわかりましたすべての設定を受け入れます。

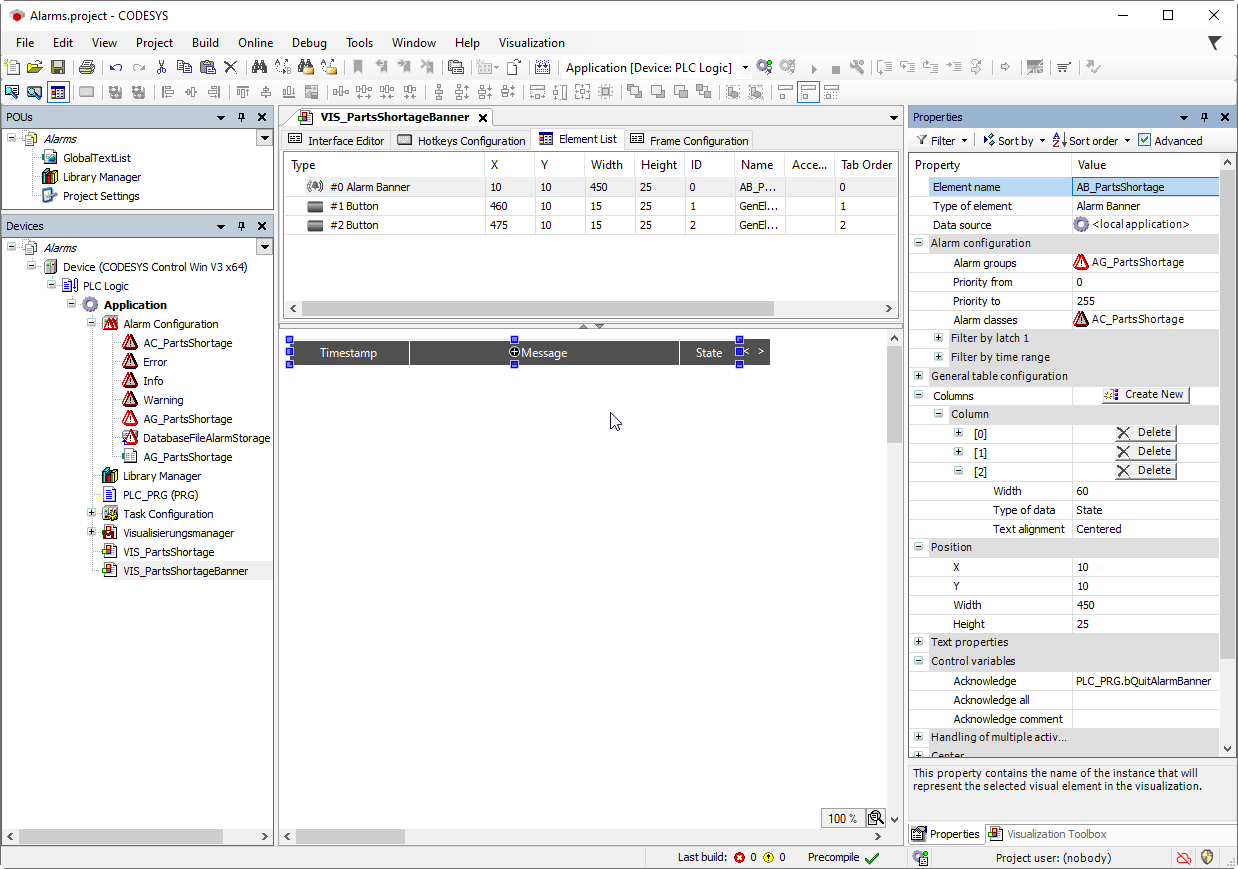

    その<そして>ボタンが追加されました。要素には完全な入力設定が備わっています。


アクティブなアラームをスクロールするための要素を追加する

アラームバナーに要素を追加することで、アクティブなアラームを個別に切り替えて表示できます。スクロールの制御には、ローカル可視化変数またはアプリケーション変数を使用できます。

  1. 追加された「アラームバナー」視覚化要素を選択します。アラームを制御するための要素を追加するコンテキスト メニューのコマンド。

    そのアラームバナーウィザードダイアログが開きます。

  2. スクロール要素の要素タイプを選択します。ボタンまたは矩形

  3. コントロールを追加するアクションをアクティブ化します。次のアラームまでスクロール前のアラームまでスクロール

  4. ブール変数を指定します。値を取得しますTRUE複数のアラームがアクティブになっている場合。

    要素プロパティでIEC変数を既に設定している場合は、ウィザードでも同様に指定します。そうでない場合は、visu-local変数を使用します。 x複数のアラームがアクティブ自動的に作成されます。

  5. 次の手順では、拡張アラーム バナーの要素プロパティの構成を確認します。

    アラームバナー要素を選択し、セクションを確認します複数のアクティブアラームの処理の中でプロパティビュー。

    次の 2 つのオプションがあります。

    • オプション1:

      表示は自動的に切り替わります。自動スイッチ財産。

      さて、 N秒ごとこのプロパティでは、オンライン モードのアラーム バナーの表示が次のアラームに切り替わるまでの時間間隔を定義します。

    • ディスプレイはアプリケーションで制御する必要があります。自動スイッチ財産。

      表示はアプリケーションを介して制御する必要があります。プロパティを無効にします。 自動的に切り替える.プロパティ。

      アクティブなアラームの切り替えは、2つの変数によって制御できます。デフォルトでは、xNextそしてxPrev次のアラームまたは前のアラームにスクロールするための変数が宣言されています。これらの変数は、独自に定義したアプリケーション変数に置き換えることができます。
