視覚化要素のユーザー入力の構成

要件：視覚化されたプロジェクトが開いています。

1. ビジュアライゼーションを開き、 ボタン エレメント。

   The プロパティ 新しいボタンのビューが開きます。

2. を構成します 文章 とのプロパティ Number of clicks: %i。

3. アプリケーションでは、 PLC_PRG POU、変数を宣言します： iClicks : INT;。

4. を構成します テキスト変数 ボタンのプロパティとして PLC_PRG.iClicks。

   実行時に、その変数値がのプレースホルダーに置き換わります 文章 財産。

5. の中に 入力構成 プロパティをクリックし、 構成、設定 のボタン OnMouseClick ライン。

6. を選択 Execute ST code 可能なアクションのリストからアクションをクリックし、 シンボル。

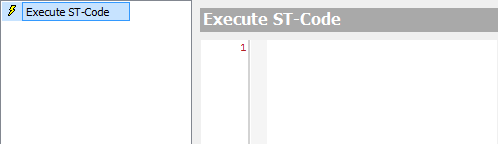

   アクションは、実行するアクションのリストに表示されます。アクションの空白の実装は、リストの右側のウィンドウ領域に表示されます。



7. エディターでアクションをプログラムします。 STコードを実行する：

   PLC_PRG.iClicks := PLC_PRG.iClicks + 1;

8. クリック わかった ダイアログを終了します。

   ユーザー入力が構成されます。

9. アプリケーションをコンパイル、ダウンロード、および起動します。

   アプリケーションが実行されます。ビジュアライゼーションが開きます。ユーザーがボタンをクリックすると、アクションが実行され、変数 PLC_PRG.iClicks がインクリメントされ、クリック数が出力されます。
