時間軸の構成
トレンド図は、時間の経過に伴う変数値の進行を表示します。この目的のために、値はに保存されました トレンドレコーディング 各タイムスタンプのオブジェクト。これはトレンド図のデータベースであり、X方向の時間とY方向の値を示しています。
時間軸（X軸）のラベルは、 傾向 の要素 目盛りラベル 財産。
デフォルトでは、時間軸は絶対条件で2行の日付と時刻でラベル付けされています。この表示方法は多くのスペースを占有します。録音開始（持続時間）からの相対時間を表示することで、ラベルをカスタマイズできます。さらに、のプロパティを使用できます 国際化（フォーマット文字列） タイムスタンプに特定のフォーマット定義を提供します。とともに タイムスタンプの無関係な情報を省略します プロパティを使用すると、どこでもラベル付けを最小限に抑えることができます。次に、たとえば、日付は時間軸の先頭で1回だけ出力されます。
時間軸のラベル付け
ヒント
トレンド記録に保存されている時間はUTCタイムゾーンです。視覚化要素のトレンドに時刻が表示されている場合、タイムスタンプはPLCのオペレーティングシステムのローカルタイムゾーンに変換されます。
トレンド図の時間が必要なゾーンにない場合は、オペレーティングシステムのタイムゾーンを変更します。
要件：A 傾向 要素はビジュアライゼーションで構成されます。
トレンド要素を選択します。
トレンド要素のプロパティは、 プロパティ 見る。プロパティを適応させることができます。
- . でプロパティを構成します 目盛りラベル 次のように：
タイムスタンプ： 相対的なタイムスタンプ
2本の線にラベルを描く： 選択されていない
タイムスタンプの無関係な情報を省略します： 選択されていない
国際化（フォーマット文字列）、 日にち： 空欄
国際化（フォーマット文字列）、 時間：
HH:mm:ss:ms

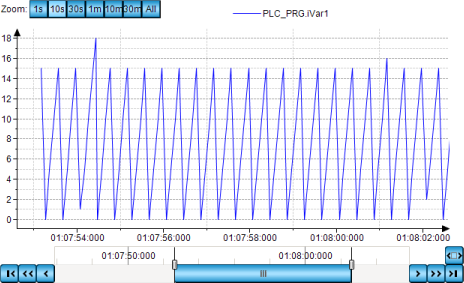

トレンド図は次のように表示されます。
タイムスタンプが比較的表示されるため、時刻は0から始まります。時間軸には1行のラベルが付いており、フォーマット文字列に対応しています。
