トレンド要素を使用したデータグラフの表示

A 傾向 トレンド記録のデータベースで使用されるデータを視覚化します。とは対照的に 痕跡 要素、 傾向 elementは、長期間のデータサンプリングに特に適しています。

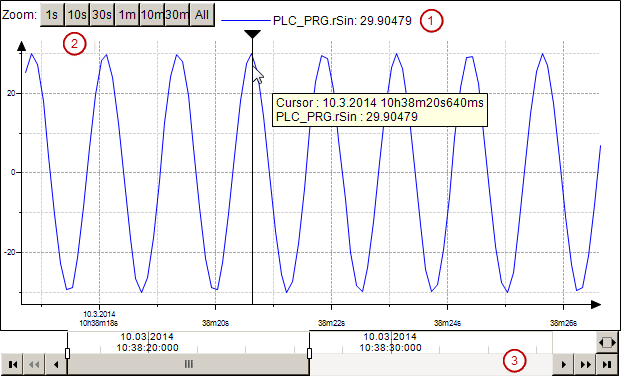

トレンドの視覚化には、 傾向 要素とコントロール。図には、3つの可能なコントロールが示されています。

  • 伝説 ①:トレンド変数と値を出力します。

  • 時間範囲ピッカー ②:事前定義された時間範囲を選択するためのボタンを提供します。

  • 日付範囲ピッカー ③:設定した日付範囲に基づいて、履歴データと現在のデータをナビゲートおよびズームインするためのコントロールが含まれます。

オプションで、特定の時間に値を読み取ることができるカーソルを使用できます。

. 次のクライアントでトレンドの視覚化を表示できます。
  • ターゲットの視覚化

  • HMI:通信はデータソースマネージャーを介して行われます。

  • 統合された視覚化
