4軸パレタイザーキネマティクス

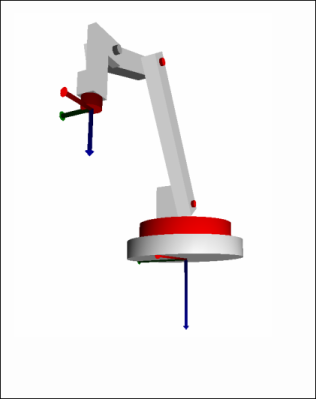

4軸パレタイザーキネマティクスは、パレタイズ作業に頻繁に使用される一般的なロボットタイプです。キネマティクスには、4つの制御された回転軸(赤でマーク)と5番目の機械的な回転軸(灰色でマーク)が備わっています。 The SMC_Trafo_4AxisPalletizerSMC_TrafoF_4AxisPalletizer POUは、順変換と逆変換を実装します。

デカルト座標系は、パレタイザーの基礎です。 Z軸は垂直に下向きになり、X軸は「前方」になります。これは、アームが軸のゼロ方向を指す方向を意味します。デカルト座標系の原点は、関節軸1とロボットの下側の交点です。


軸の定義

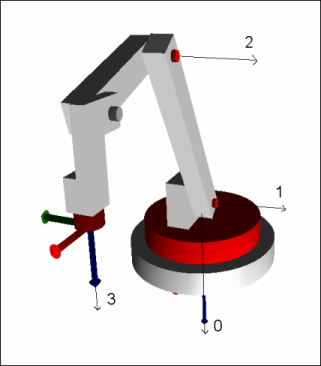

次の画像は、4つの軸の回転方向を示しています。黒い矢印は関節軸に沿って走っています。回転方向は右手の法則に従って決定されます。右手の親指が矢印に沿って下を向いている場合、正の回転方向はわずかに湾曲した指の方向になります。たとえば、上から見た場合、軸0の正の回転方向は時計回りですが、軸1と2は正の回転のために「前方」に傾斜しています。

. 軸の値の範囲:
  • 軸0:]-180°、180°[

  • 軸1:[-90°、90°]

  • 軸2:[-180°、90 [

  • 軸3:無制限。範囲は360°より大きくすることもできます


ゼロ位置と寸法

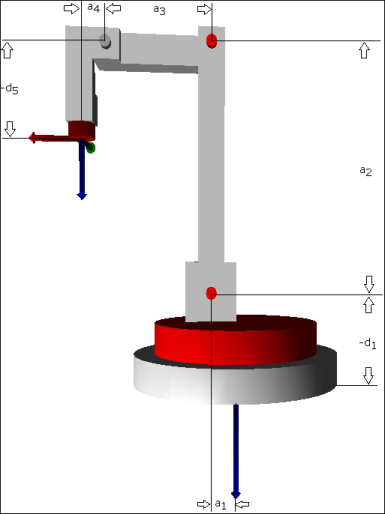

この画像は、すべての軸のゼロ位置での運動学を示しています。ゼロ位置では、工具座標系の軸は機械座標系の軸と平行になります。構成構造で指定された寸法を指定します SMC_TrafoConfig_4AxisPalletizer また、すべてを指定します a_i 正の兆候とすべて d_i 負の符号付き。パラメータの名前は、Denavit-Hartenbergの規則に従っています。

48. 関節のDenavit–Hartenberg変換

ジョイントオフセット(sigma_i)

関節距離(d_i)

アーム要素の長さ(a_i)

ねじれ(alpha_i)

1

d_1

a_1

90°

2

-90°

0

a_2

3

90°

0

a_3

4

0

a_4

90°

5

d_5

0

180°



Gコードでのプログラミング

グリッパーの位置はX、Y、およびZで制御されます。垂直方向のグリッパーの回転は、追加の軸Cによって制御されます。角度は度で指定されます。

オブジェクト

データ構造 SMC_TrafoConfig_4AxisPalletizer および機能ブロック SMC_Trafo_4AxisPalletizerSMC_TrafoF_4AxisPalletizer ライブラリにリンクされています SM3_Transformation。パラメータの説明については、ライブラリマネージャでこれらのオブジェクトを検索してください。
