FB_MON

説明機能ブロック

の FB_MON ファンクションブロックは、例えば、最大4つの安全ドア回路を実装するために使用できます（bMonIn(x)）入力を使用します。否定コマンドでは、4つの入力のそれぞれを常閉接点（連絡を切る – FALSEは安全状態を要求する）または通常開接点（連絡を取る – TRUEは安全状態を要求します。入力が安全状態を要求するとすぐに、最初の出力（bMonOut）は直ちに安全状態（「FALSE"）と2番目の出力（bMonDelOut) は、設定可能な時間遅延後に安全状態に入ります。FB 出力を複数の出力にリンクするオプションは、すぐにオフになる複数の出力 (FB_Mon）または遅延して電源をオフにする（bMonOut）はたった1つで実装できます bMonDelOut。

さらに、2つの bSecure 安全状態への要求をバイパスするために使用できる入力 bMonIn 入力。 bSecure 入力は常閉接点（連絡を切る）および常開接点（連絡を取る）。

FBの再起動入力は、入力をリンクすることでアクティブ化（アクティブまたは手動再起動）できます。 bRestart 入力するとコンパイラエラーが発生します。再起動が自動的に実行される場合（非アクティブまたは自動再起動）、 bRestart 入力を削除する必要があります。出力の安全状態を終了するには、 FALSE–TRUE–FALSE アクティブ再起動の場合、再起動入力で信号シーケンスが認識される必要があります。非アクティブ再起動の場合、安全状態は、 bMonIn 入力または bSecure 入力は安全な状態を要求しなくなりました。

さらに、2つの出力それぞれに対してフィードバックループをアクティブにすることができます。フィードバックループでは、 bMonOut 出力は bEDM1 入力と bMonDelOut 出力は bEDM2 外部配線を介して入力されます。 bEDM 安全状態を終了するとすぐに入力がチェックされます。再起動が有効になっている場合、 bEDM 入力には TRUE 信号状態の場合、機能ブロックはエラー状態に入り、 bError 出力 TRUE再起動が無効になっている場合、 FB_MON 安全な状態のままであれば、 bEDM 入力には TRUE 再起動時の信号状態。その結果、 bEDM エラーは手動再起動が有効な場合にのみ認識されます。エラー状態は、 FALSE-TRUE-FALSE 信号シーケンス ERR_ACK 関連するPOUの入力（TwinSAFE グループ）。

さらに、2つの入力（bMonIn1 そして bMonIn2、 bMonIn3 そして bMonIn4、 bSecure1 そして bSecure2）は、それぞれの場合で組み合わせることができ、2つの入力の信号状態が設定可能な不一致時間内でのみ互いにずれる入力ペアを形成できる。 tDiscTimexx入力ペアの不一致時間が超過した場合、 FB_MON ファンクションブロックもエラー状態になります。

もし bMonIn2 そして tDiscTime12 削除されると、 bMonIn1 1チャンネル入力として使用されます。この動作原理は、 bMonIn4 そして bSecure2。

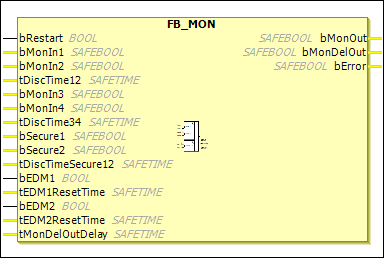

表 14. 変数入力

名前	データ・タイプ	初期値	説明、パラメータ値
`bRestart`	`BOOL`	`FALSE`	手動再起動が有効な場合、FBが起動されたとき、または入力が安全状態を要求したとき、 `FALSE-TRUE-FALSE` 出力の安全状態が終了する前に、再起動入力で信号シーケンスを認識する必要があります。手動再起動がアクティブでない場合、この入力は使用されません。安全状態を要求する入力がなくなると、安全状態の開始と終了の両方が自動的に実行されます。
`bMonIn1`	`SAFEBOOL`	`FALSE`	1番目の入力チャンネル: 否定コマンドを使用して、この入力に常時閉接点または常時開接点のどちらをリンクするかを指定できます。 `FALSE`: 通常は閉じた接点「接点を切断」し、安全状態 `FALSE` `TRUE`: 常時開接点が「接触」し、安全な状態になる `TRUE`
`bMonIn2`	`SAFEBOOL`	`FALSE`	2番目の入力チャンネル: と同じ動作 `bMonIn1`不一致時間が有効化または使用されている場合、1 番目と 2 番目の入力チャネルは 1 番目の入力ペアと見なされ、2 つのチャネル間の不一致時間が監視されます。
`tDiscTime12`	`SAFETIME`	`TIME#0ms`	不一致時間
`bMonIn3`	`SAFEBOOL`	`FALSE`	3番目の入力チャンネルまたは2番目の入力ペアの1番目の入力チャンネル、それ以外の場合は `MonIn1`
`bMonIn4`	`SAFEBOOL`	`FALSE`	4番目の入力チャンネルまたは2番目の入力ペアの2番目の入力チャンネル、それ以外の場合は `MonIn1`
`tDiscTime34`	`SAFETIME`	`TIME#0ms`	不一致時間
`bSecure1`	`SAFEBOOL`	`FALSE`	もし `bSecure1` または `bSecure2` アクティブとしてパラメータ化されている場合、 `MonIn<x>` 入力をオフにすることができます。 `bSecure1` または `bSecure2` は常閉接点としてパラメータ化されます（連絡を切る）、そうして `bMonIn<x>` 入力は無視されます `bSecure1` および/または `Secure2` は "`1`"。もし `bSecure1` または `bSecure2` 常時開接点としてパラメータ化されます（連絡を取る）、そうして `bMonIn<x>` 入力は無視されます `bSecure1` および/または `bSecure2` は`FALSE`。不一致時間が有効化または使用される場合、 `bSecure1` そして `bSecure2` 入力ペアと見なされ、2 つのチャネル間の不一致時間が監視されます。
`bSecure2`	`SAFEBOOL`	`FALSE`	`bSecure2` は入力ペアの2番目のチャンネルであり、それ以外の場合は `bSecure1`。
`tDiscTimeSecure12`	`SAFETIME`	`TIME#0ms`	不一致時間 `bSecure1` そして `bSecure2`
`bEDM1`	`BOOL`	`FALSE`	`bEDM1` 遅延のない出力チャネルのフィードバックループ（`bMonOut`）。この入力がアクティブとしてパラメータ化されている場合、出力の安全状態は次の場合にのみ終了します。 `bEDM1` 供給する `TRUE` 信号。
`tEDM1ResetTime`	`SAFETIME`	`TIME#0ms`	等しくない場合 `t#0ms`、電源を入れるとタイマーがスタートします。 `bMonOut` 出力。 `bEDM1` 入力は `FALSE`この時間内に機能ブロックエラーが設定され、出力がオフになります。 EL6900 では入力はサポートされていません。
`bEDM2`	`BOOL`	`FALSE`	`bEDM2` スイッチオフ遅延出力チャネル（`bMonDelOut`）。この入力がアクティブとしてパラメータ化されている場合、出力の安全状態は次の場合にのみ終了します。 `bEDM2` 供給する `TRUE` 信号。
`tEDM2ResetTime`	`SAFETIME`	`TIME#0ms`	等しくない場合 `t#0ms`、電源を入れるとタイマーがスタートします。 `bMonOut` 出力。 `bEDM2` 入力は `FALSE`この時間内に機能ブロックエラーが設定され、出力がオフになります。 EL6900 では入力はサポートされていません。
`tMonDelOutDelay`	`SAFETIME`	`TIME#0ms`	安全状態の出力の遅延時間 `bMonDelOut`

表 15. 変数出力

名前	データ・タイプ	初期値	説明、パラメータ値
`bMonOut`	`SAFEBOOL`	`FALSE`	1番目の出力チャンネル: 安全状態は `FALSE`。
`bMonDelOut`	`SAFEBOOL`	`FALSE`	2番目の出力チャンネル: 安全状態は `FALSE`安全な状態は、パラメータ化された遅延時間に従って遅延して出力されます。
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`: 入力ペアまたはフィードバックループの1つの不一致時間監視でエラーが検出されました。エラーは、 `ERR_ACK` 関連するPOUの入力（TwinSAFE グループ）。 `FALSE`: エラーは検出されませんでした。

名前

データ・タイプ

初期値

説明、パラメータ値

bMonOut

SAFEBOOL

FALSE

1番目の出力チャンネル: 安全状態は FALSE。

bMonDelOut

SAFEBOOL

FALSE

2番目の出力チャンネル: 安全状態は FALSE安全な状態は、パラメータ化された遅延時間に従って遅延して出力されます。

bError

SAFEBOOL

FALSE

TRUE: 入力ペアまたはフィードバックループの1つの不一致時間監視でエラーが検出されました。エラーは、 ERR_ACK 関連するPOUの入力（TwinSAFE グループ）。

FALSE: エラーは検出されませんでした。

このセクションの内容:

FB_MON

説明機能ブロック
