FB_ESTOP
説明機能ブロック

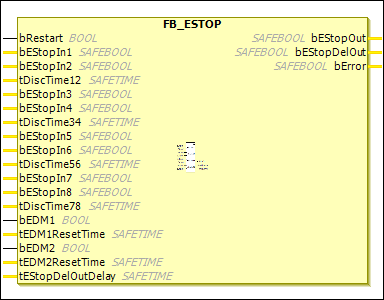

の FB_EStop ファンクションブロックは、最大8つの緊急停止入力（bEStopIn1 – bEStopIn8）。8つの入力はそれぞれ、 否定 コマンドをコンテキストメニューから選択します。入力がセーフ状態を要求するとすぐに、最初の出力（EStopOut）は直ちに安全状態（「0"）と2番目の出力（EStopDelOut) は、設定可能な時間遅延後に安全状態に入ります。FB 出力を複数の出力にリンクするオプションは、すぐにオフになる複数の出力 (bEStopOut）または遅延して電源をオフにする（bEStopDelOut）はたった1つで実装できます FB_EStop出力の安全状態を終了するには、再起動入力で 0->1->0 信号シーケンスを認識する必要があります。
さらに、2つの出力それぞれに対してフィードバックループをアクティブにすることができます。フィードバックループでは、 bEStopOut 出力は bEDM1 入力と bEStopDelOut 出力は bEDM2 外部配線を介して入力されます。安全状態が終了するとすぐに、再起動入力の0->1->0信号シーケンスによってEDM入力がチェックされます。EDM入力に信号ステータス「1"、 そうして FB_EStop ファンクションブロックはエラー状態に入り、 bError 出力 1エラー状態は、0->1->0信号シーケンスによってのみ終了できます。 ERR_ACK 関連するPOUの入力（TwinSAFE グループ）。
さらに、2つの入力（bEStopIn1 そして bEStopIn2、 bEStopIn3 そして bEStopIn4、 bEStopIn5 そして bEStopIn6、 同様に bEStopIn7 そして bEStopIn8）は、それぞれの場合で組み合わせて、2つの入力の信号状態が設定可能な不一致時間（tDiscTimexx 入力ペアのこの不一致時間を超えると、 FB_EStop ファンクションブロックもエラー状態になります。FBのエラー状態では、出力は安全状態になります。0「」。
もし bEStopIn2 そして tDiscTime12 削除されると、 bEStopIn1 1 チャンネル入力として使用されます。この動作原理はすべての入力ペアに適用されます。
名前 | データ・タイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| 開始時（関連付けられているPOU（TwinSAFE グループが開始されたとき）または再起動（入力が安全状態を要求したとき）には、信号シーケンス0->1->0が認識されなければならない。 |
|
|
| 1番目の入力チャンネル: 否定 コマンドは、入力が常閉接点として動作するかどうかを指定するために使用できます（連絡を切る – ロジックで安全な状態が要求される |
|
|
| 2番目の入力チャンネル: と同じ動作 不一致時間が等しくない場合 |
|
|
| 入力グループ1の不一致時間（In1+In2） |
|
|
| 3番目の入力チャンネルまたは2番目の入力ペアの1番目の入力チャンネル、それ以外の場合は |
|
|
| 4番目の入力チャンネルまたは2番目の入力ペアの2番目の入力チャンネル、それ以外の場合は |
|
|
| 入力グループ2（In3+In4）の不一致時間 |
|
|
| 5番目の入力チャンネルまたは3番目の入力ペアの1番目の入力チャンネル、それ以外の場合は |
|
|
| 6番目の入力チャンネルまたは3番目の入力ペアの2番目の入力チャンネル、それ以外の場合は |
|
|
| 入力グループ3（In5+In6）の不一致時間 |
|
|
| 7番目の入力チャンネルまたは4番目の入力ペアの1番目の入力チャンネル、それ以外の場合は |
|
|
| 8番目の入力チャンネルまたは4番目の入力ペアの2番目の入力チャンネル、それ以外の場合は |
|
|
| 入力グループ4の不一致時間（In7+In8） |
|
|
|
|
|
|
| 等しくない場合 EL6900 では入力はサポートされていません。 |
|
|
|
|
|
|
| 等しくない場合 EL6900 では入力はサポートされていません。 |
|
|
| 安全状態の出力の遅延時間 |
名前 | データ・タイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| 1番目の出力チャンネル: 安全状態はロジックに対応します |
|
|
| 2番目の出力チャンネル: 安全状態はロジックに対応します |
|
|
|
|
