FB_LOADSENSING

説明機能ブロック

の FB_LOADSENSING ファンクションブロックは、 AnalogInX そして AnalogInY 入力して、 AnalogInY 値 AnalogInX 位置は特定の範囲内にあります。警告レベル) と (スイッチオフレベル）のために AnalogInY 表内の値。

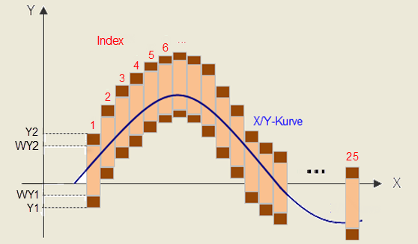

もし bInactive=FALSE、対応するX値がまだそれより小さい最大のインデックスが決定されます AnalogInX 入力された内容が正しいかどうかをチェックします。 AnalogInY 入力は対応するスイッチオフレベル（Y1、Y2）内または警告レベル内である (WY1、 WY2）。値がスイッチオフレベル内であれば、 bValid 出力が設定されます。値が値の間にある場合 Y1 そして WY1 または Y2 そして WY2、そうして bWarning 出力も設定されます。インデックスは最大 25 個まで可能です。

小切手は、 bOutsideY1Y2 入力すると、 Y1 そして Y2 有効であり、 bValid 出力が設定されています。この場合、警告レベルはスイッチオフレベルよりも大きい値に指定する必要があります。

ES6900

の FB_LOADSENSING 機能ブロックはEL6900ではサポートされていません。

図 23. ライブラリマネージャでの表現

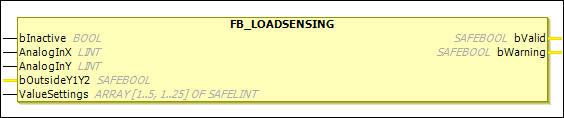

図 24. FBDエディタでの表現

表 46. 変数入力

名前	データ・タイプ	初期値	説明、パラメータ値
`bInactive`	`BOOL`	`FALSE`	FBを非アクティブ化するための入力
`AnalogInX`	`LINT`	`0`	アナログX値許可されるデータ型: `UINT`、 `INT`、 `UDINT`、 `DINT`
`AnalogInY`	`LINT`	`0`	アナログY値許可されるデータ型: `UINT`、 `INT`、 `UDINT`、 `DINT`
`bOutsideY1Y2`	`SAFEBOOL`	`FALSE`	値テーブルのデータは、次の式に従ってチェックされます。 `bOutsideY1Y2 = FALSE: Y1[index] <= WY1[index] < WY2[index] <= Y2[index]` `bOutsideY1Y2 = TRUE: WY1[index] <= Y1[index] < Y2[index] <= WY2[index]`
`ValueSettings`			の値 `X`、警告レベル（`WY1`、 `WY2`) およびスイッチオフレベル (`Y1`、 `Y2`）。 : 値が定義されているテーブルを開きます。の値が `Y1` そして `Y2` 表に指定されている場合、警告レベルの値は `WY1` そして `WY2` も指定する必要があります。

表 47. 変数出力

名前	データ・タイプ	初期値	説明、パラメータ値
`bValid`	`SAFEBOOL`	`FALSE`	`TRUE`: `AnalogInY` スイッチオフレベル内にあります。
`bWarning`	`SAFEBOOL`	`FALSE`	`TRUE`: `AnalogInY` スイッチオフレベルと警告レベルの間にあります。
