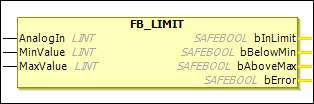

FB_LIMIT

説明機能ブロック

の FB_LIMIT 関数ブロックは、 AnalogIn 入力値があらかじめ定義された範囲内にある場合、 AnalogIn 範囲内である MinValue そして MaxValue、そうして bInLimit 出力が設定されます。値が MaxValue、そうして bAboveMax 出力が設定されます。値が MinValue、そうして bBelowMin 出力が設定されました。

EL6900

の FB_LIMIT 機能ブロックはEL6900ではサポートされていません。

表 44. 変数入力

名前	データ・タイプ	初期値	説明、パラメータ値
`AnalogIn`	`LINT`	`0`	チェックのためのアナログ入力値許可されるデータ型: `UINT`、 `INT`、 `UDINT`、 `DINT`
`MinValue`	`LINT`	`0`	最小値許可されるデータ型: `UINT`、 `INT`、 `UDINT`、 `DINT` 定数値または変数が許可されます
`MaxValue`	`LINT`	`0`	最大値許可されるデータ型: `UINT`、 `INT`、 `UDINT`、 `DINT` 定数値または変数が許可されます

名前

データ・タイプ

初期値

説明、パラメータ値

AnalogIn

LINT

0

チェックのためのアナログ入力値

許可されるデータ型: UINT、 INT、 UDINT、 DINT

MinValue

LINT

0

最小値

許可されるデータ型: UINT、 INT、 UDINT、 DINT

定数値または変数が許可されます

MaxValue

LINT

0

最大値

許可されるデータ型: UINT、 INT、 UDINT、 DINT

定数値または変数が許可されます

表 45. 変数出力

名前	データ・タイプ	初期値	説明、パラメータ値
`bInLimit`	`SAFEBOOL`	`FALSE`	`TRUE`: の `AnalogIn` 値は最小値と最大値の範囲内です。
`bBelowMin`	`SAFEBOOL`	`FALSE`	`TRUE`: の `AnalogIn` 値が最小制限値を下回っています。
`bAboveMax`	`SAFEBOOL`	`FALSE`	`TRUE`: の `AnalogIn` 値が最大制限値より大きい
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`: `MinValue` より大きい `MaxValue`。 `FALSE`: エラーは発生していません。
