FB_EDM
説明機能ブロック

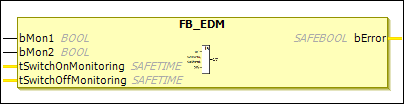

の FB_EDM （外部デバイスモニター）機能ブロックは、 bMon1 そして bMon2 時間の経過に伴う信号。スイッチオンとスイッチオフの監視を設定できます。デフォルト状態では、両方のモニターは非アクティブです。
スイッチオン監視の場合、 bMon2 信号は、指定された時間（最大10000ミリ秒）内に0に設定されます。 bMon1 からの信号 0 に 1。
スイッチオフ監視の場合、 bMon2 信号は、指定された時間（最大10000ミリ秒）内に1に設定されます。 bMon1 信号から 1 に 0。
の bError 設定された監視時間を超えると、ファンクションブロックの出力が設定されます。これは、 ErrAck 信号の TwinSAFE グループ。
表 10. 変数入力
名前 | データ・タイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| 1番目の入力 の 否定 コマンドを使用して、入力が通常閉接点か通常開接点かを設定できます。 |
|
|
| 2番目の入力 設定された回数内に入力 1 の反対の値を採用する必要がある入力。 |
|
|
| スイッチオン遅延 |
|
|
| スイッチオフ遅延 |
表 11. 変数出力
名前 | データ・タイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
|
|
