FB_COMPARE
説明機能ブロック

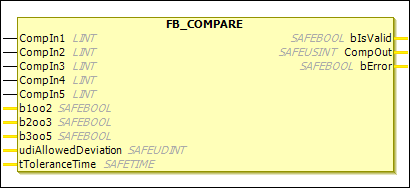

の FB_COMPARE ファンクションブロックは2～5個のアナログ入力をチェックします CompIn1 に CompIn5 時間と価値に基づいた許容範囲内で同等である。 b1oo2、 b2oo3、 そして b3oo5 入力は評価する入力の数を指定するために使用されます。 udiAllowedDeviation そして tToleranceTime (ms)入力は、入力値間の偏差と許容される時間間隔を指定します。 bIsValid 出力はロジックを返す 1 比較の結果が正の値になった場合。
の CompOut 出力には比較基準を満たす最初のアナログ値が含まれます。
の ERROR オーバーフローまたはアンダーフローが発生すると、 CompOut そして bIsValid 出力は次のように設定されている 0 そしてその bError 出力は 1。
EL6900
の FB_COMPARE 機能ブロックはEL6900ではサポートされていません。
名前 | データ・タイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| 比較のための最初のアナログ信号 (1oo2、2oo3、3oo5) 許可されるデータ型: |
|
|
| 比較のための2番目のアナログ信号（1oo2、2oo3、3oo5） 許可されるデータ型: |
|
|
| 比較のための3番目のアナログ信号（2oo3、3oo5） 許可されるデータ型: |
|
|
| 比較のための4番目のアナログ信号（3oo5） 許可されるデータ型: |
|
|
| 比較のための5番目のアナログ信号（3oo5） 許可されるデータ型: |
|
|
| 比較モード1oo2: 最初の2つの入力のみ 定数値のみが許可されます（変数は許可されません）。 そのうちの1つだけが |
|
|
| 比較モード2oo3: 最初の3つの入力のみ 定数のみが許可されます（変数は許可されません） そのうちの1つだけが |
|
|
| 比較モード 3oo5: 5つの入力すべて 定数のみが許可されます（変数は許可されません） そのうちの1つだけが |
|
|
| 入力を比較する際の許容偏差 定数のみが許可されます（変数は許可されません） |
|
|
| 不等な値が許容される時間枠 (ミリ秒単位)。 定数のみが許可されます（変数は許可されません） |
名前 | データ・タイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
|
|
|
|
| 出力値: 最初の値に対応 許可されるデータ型: |
|
|
|
|
