PSデバイスモジュール

機能ブロックの説明

この機能ブロックは、 SafetyProfisafeDevice 図書館。

ここで説明する機能ブロックのバージョンは、安全ユーザーマニュアルの「ドライバーライブラリ」の章のバージョンリストにある機能ブロックの最新バージョンに対応しています。

機能ブロックの入力 PSDeviceModule F モジュールから F ホストに送信されるステータス信号です。機能ブロックの出力は、F ホストから F モジュールに送信される制御信号です。

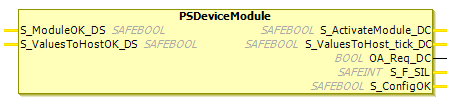

図 129. 機能ブロック「PSDeviceModule」

表 126. 入力（VAR_INPUT）

名前	データタイプ	初期値	説明
`S_ModuleOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`: アプリケーションは F-Host にデバイスエラーを報告しません。 `FALSE`: アプリケーションは F-Host にデバイスエラーを報告します。注: 入力信号は入力信号の否定です `Device_Fault_DS` 規格「IEC 61784-3-3: 産業用通信ネットワーク - プロファイル - パート3」に規定されているとおりです。
`S_ValuesToHostOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`: アプリケーションの出力信号（= F-Host の入力信号）は有効です。 `FALSE`: アプリケーションの出力信号（= F-Host の入力信号）が無効です。注: 入力信号は入力信号の否定です `FV_activated_DS` 規格「IEC 61784-3-3: 産業用通信ネットワーク - プロファイル - パート3」に規定されているとおりです。

名前

データタイプ

初期値

説明

S_ModuleOK_DS

SAFEBOOL

FALSE

TRUE: アプリケーションは F-Host にデバイスエラーを報告しません。

FALSE: アプリケーションは F-Host にデバイスエラーを報告します。

注: 入力信号は入力信号の否定です Device_Fault_DS 規格「IEC 61784-3-3: 産業用通信ネットワーク - プロファイル - パート3」に規定されているとおりです。

S_ValuesToHostOK_DS

SAFEBOOL

FALSE

TRUE: アプリケーションの出力信号（= F-Host の入力信号）は有効です。

FALSE: アプリケーションの出力信号（= F-Host の入力信号）が無効です。

注: 入力信号は入力信号の否定です FV_activated_DS 規格「IEC 61784-3-3: 産業用通信ネットワーク - プロファイル - パート3」に規定されているとおりです。

表 127. 出力（VAR_OUTPUT）

名前	データタイプ	初期値	説明
`S_ActivateModule_DC`	`SAFEBOOL`	`FALSE`	`TRUE`: F モジュールの入力信号 (IEC アプリケーションにマップされた変数) に有効な値があります。 `FALSE`: F モジュールの入力信号 (IEC アプリケーションにマップされた変数) に無効な値があります。注: 出力信号は出力信号の否定です `activate_FV_DC` 規格「IEC 61784-3-3: 産業用通信ネットワーク - プロファイル - パート3」に規定されているとおりです。
`S_ValuesToHost_tick_DC`	`SAFEBOOL`	`FALSE`	`TRUE`: 監視番号(MNR)が変更されました。監視番号の説明については、監視番号 (MNR) `FALSE`: 監視番号(MNR)は変更されていません。
`OA_Req_DC`	`BOOL`	`FALSE`	`TRUE`: ユーザープロンプトを表示するよう要求する (オプション) `FALSE`: ユーザープロンプトを表示しないように要求する (オプション)
`S_F_SIL`	`SAFEINT`	`0`	安全度水準。F-Host の設定で F-Parameter として設定します。 `F_SIL` Fモジュール用 `1`: SIL1 `2`: SIL2 `3`: SIL3 `4`: SIL が割り当てられていない (例: プロセス産業) `0`: 有効な値がありません
`S_ConfigOK`	`SAFEBOOL`	`FALSE`	`TRUE`: F モジュールの有効な F パラメータが F ホストによって受信されました。 `FALSE`: FホストによるFモジュールのFパラメータの受信を待機します
