SF_MutingPar

ヒント

ここで説明する機能ブロックのバージョンは、機能ブロックのバージョンリスト。

適用される安全基準

SF_MutingPar 認定された PLCopen 機能ブロックです。適用される標準の詳細については、「PLCopen – 技術委員会 5 – 安全ソフトウェア」を参照してください。

重要

標準に記載されている要件はユーザーが満たす必要があります。

重要

このブロックはPLCopen仕様から逸脱しています（参照：ステータス図）。

インターフェースの説明

Muting 安全機能を意図的に抑制します。このブロックでは、4 つのミューティングセンサーによる並列ミューティングが指定されます。

表 59. 変数入力

名前	データタイプ	初期値	説明、パラメータ値
`Activate`	`BOOL`	`FALSE`	一般的な入力パラメータ
`S_AOPD_In`	`SAFEBOOL`	`FALSE`	変数出力スイッチング信号 `(OSSD)` アクティブ光保護デバイスの `(AOPD`） `FALSE`: 保護フィールドが中断されました。 `TRUE`: 保護フィールドが中断されていません。
`MutingSwitch11`	`BOOL`	`FALSE`	変数ミューティングセンサー11のステータス。 `FALSE`: ミューティングセンサー11が作動していません。 `TRUE`: ワークピースがミューティングセンサー11を作動させます。注: 安全要件に応じて、 `SAFEBOOL` 代わりに接続する必要があります `BOOL`。
`MutingSwitch12`	`BOOL`	`FALSE`	変数。ミューティングセンサー12のステータス。 `FALSE`: ミューティングセンサー12が作動していません。 `TRUE`: ワークピースがMutingSwitch12を作動させる注: 安全要件に応じて、 `SAFEBOOL` 代わりに接続する必要があります `BOOL`。
`MutingSwitch21`	`BOOL`	`FALSE`	変数。ミューティングセンサー21のステータス。 `FALSE`: ミューティングセンサー21が作動していません。 `TRUE`: ワークピースがMutingsensor21を作動させます。注: 安全要件に応じて、 `SAFEBOOL` 代わりに接続する必要があります `BOOL`。
`MutingSwitch22`	`BOOL`	`FALSE`	変数ミューティングセンサー22のステータス。 `FALSE`: ミューティングセンサー22が作動していません。 `TRUE`: ワークピースがミューティングセンサー22を作動させる注: 安全要件に応じて、 `SAFEBOOL` 代わりに接続する必要があります `BOOL`。
`S_MutingLamp`	`SAFEBOOL`	`FALSE`	変数または定数ミューティングランプの状態を表示します。 `FALSE`: ミューティングランプの故障 `TRUE`: ミューティングランプは故障していません。
`DiscTime11_12`	`TIME`	`T#0s`	絶え間ない `0 .. 4 s` 最大不一致時間 `MutingSwitch11` そして `MutingSwitch12` 「DiscTime11_12、DiscTime21_22、および MaxMutingTime」の注意事項を遵守する必要があります。
`DiscTime21_22`	`TIME`	`T#0s`	絶え間ない `0 .. 4 s` 最大不一致時間 `MutingSwitch21` そして `MutingSwitch22` 「DiscTime11_12、DiscTime21_22、および MaxMutingTime」の注意事項を遵守する必要があります。
`MaxMutingTime`	`TIME`	`T#0s`	絶え間ない `0 .. 10 min` 完全なミュートシーケンスの最大時間。最初のミュートセンサーが作動するとタイマーが開始されます。「DiscTime11_12、DiscTime21_22、および MaxMutingTime」の注意事項を遵守する必要があります。
`MutingEnable`	`BOOL`	`FALSE`	変数または定数。マシンサイクルで必要なときにミューティング機能の開始をアクティブにする制御システムのコマンド。ミューティング機能を開始した後、この信号をオフにすることができます。 `FALSE`: ミュートが有効 `TRUE`: ミュート機能の起動を開始します。
`S_StartReset`	`SAFEBOOL`	`FALSE`	一般的な入力パラメータ
`Reset`	`BOOL`	`FALSE`	一般的な入力パラメータ

DiscTime11_12、DiscTime21_22、およびMaxMutingTime

拡張レベルの開発者への注意: DiscTime11_12、 DiscTime21_22、そして MaxMutingTime 入力は定数値に設定する必要があります。つまり、呼び出し時にこれらの値を変更してはいけません。

表 60. 変数出力

名前	データタイプ	初期値	説明、パラメータ値
`Ready`	`SAFEBOOL`	`FALSE`	一般的な出力パラメータ
`S_AOPD_Out`	`SAFEBOOL`	`FALSE`	安全指向の出力。ミューティングアプリケーションの非絶縁ガード状態を示します。 `FALSE`: `AOPD` 保護フィールドが中断され、ミュートがアクティブではありません。 `TRUE`: `OPD` 保護フィールドが中断されていないか、ミュートがアクティブです。
`S_MutingActive`	`SAFEBOOL`	`FALSE`	ミュート処理のステータスを表示します。 `FALSE`: ミュートが無効です `TRUE`: ミュートが有効
`Error`	`BOOL`	`FALSE`	一般的な出力パラメータ
`DiagCode`	`WORD`	`16#0000`	診断コード

重要

ミューティングセンサー信号の短絡、またはこれらの信号をサポートする機能アプリケーションエラーは、この機能ブロックでは検出されませんが、不正なミューティングシーケンスとして解釈されます。（データタイプ BOOL (安全ではない)、機能的なユーザーハードウェアまたはソフトウェアによって提供されます。) ただし、これによって不要なミュートが発生することはありません。ユーザーは、それぞれのリスク分析でこれを考慮する必要があります。

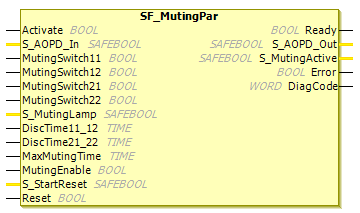

図 88. 機能ブロック: SF_MutingPar

機能説明

ミューティングとは、安全機能を意図的に抑制することです。これは、たとえば、機械を停止させずに材料を危険区域に輸送する必要がある場合に必要です。ミューティングはミューティングセンサーによってトリガーされます。2 つまたは 4 つのミューティングセンサーを使用し、生産プロセスに正しく統合することで、ライトグリッドがミュートされている間、危険区域に人が入らないようにする必要があります。ミューティングセンサーには、フェイルセーフである必要のない近接スイッチ、光電子バリア、リミットスイッチなどがあります。アクティブなミューティングモードは、インジケータランプによって表示する必要があります。

ミューティング方法には、順次ミューティングと並列ミューティングがあります。このブロックでは、4 つのミューティングセンサーを使用した並列ミューティングが使用されます。トランスポートの順方向の実行を以下に示します。FB は、順方向と逆方向の両方向で使用できます。ミューティングは、改ざんを防ぐために、プロセスからの MutingEnable 信号によってアクティブ化する必要があります。

機能ブロックの入力パラメータには、4つのミューティングセンサー（MutingSwitch11、 MutingSwitch12、 MutingSwitch21、そして MutingSwitch22）、 OSSD 「アクティブ光電子保護装置」の信号 S_AOPD_In、および3つのパラメータ化可能な時間（DiscTime11_12、 DiscTime21_22、そして MaxmutingTime）。

注意

の S_StartReset 入力は、S-PLC の起動時に危険な状況が発生しないことが保証されている場合にのみアクティブ化されるものとします。

表 61. 4つのセンサーを使用した順方向のSF_MutingParの例

いいえ。	画像	説明

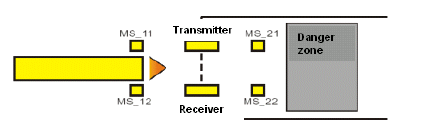

1		ミュートセンサーが `MutingSwitch11` （`MS_11`）そして `MutingSwitch12` （`MS_12`）は時間内にワークピースによって作動される `DiscTime11_12`ミュートモードが有効になります（`S_MutingActive = TRUE`）。

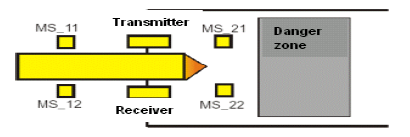

2		ミュートモードは、 `MutingSwitch11` `(MS_11`）そして `MutingSwitch12` `(MS_12`）はワークピースによって作動します。ワークピースは、機械を停止させることなく光グリッドを通過できます。

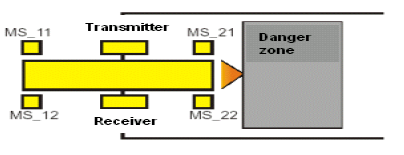

3		ミュートセンサーの前 `MutingSwitch11` （`MS_11`）そして `MutingSwitch12` （`MS_12`）が無効になっている場合、 `MutingSwitch21` （`MS_21`）そして `MutingSwitch22` （`MS_22`）をアクティブにする必要があります。これにより、ミュートモードがアクティブのままになります。 `MutingSwitch21` そして `MutingSwitch22` 時間によって監視される `DiscTime21_22`。

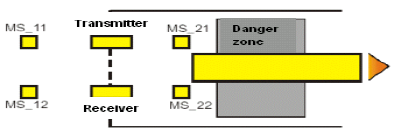

4		ミュートモードは次のいずれかのときに終了します。 `MutingSwitch21` （`MS_21`）または `MutingSwitch22` （`MS_22`）はワークピースによって非アクティブ化されます。 `MaxMutingTime` ミュートモードがアクティブなままになる最大時間です。

ステータス図

図 89. sil3_status_SF_ミューティングパー

重要

NOT S_AOPD_In 州のみ 8011/80311 または 8122/8422

これは PLCopen 仕様からの逸脱を表します。

ヒント

注: 任意の状態から Idle 州、によって開始された Activate = FALSEは表示されません。いずれの場合も、これらの遷移が最も優先されます。

典型的なタイミング図

図 90. sil3_time_SF_ミューティングパー.png

ミュート条件

. 前進方向

ミュート条件1（ステータスへ） 16#8011） （MS_11 最初に作動した入力センサー）タイマーを開始 DiscTimeEntry そして MaxMutingTime:
MutingEnable AND (R_TRIG at MS_11 AND NOT MS_12 AND NOT MS_21 AND NOT MS_22)
ミュート条件1（ステータスへ） 16#8311） （MS_12 最初に作動した入力センサー）タイマーの開始 MaxMutingTime そして DiscTime11_12:
MutingEnable AND (NOT MS_11 AND R_TRIG at MS_12 AND NOT MS_22)
ミュート条件2（ステータスから 16#8011） （MS_12 2番目の減衰入力センサーです。タイマーを停止します。 DiscTime11_12:
MutingEnable AND (MS_11 AND R_TRIG at MS_12 AND NOT MS_21 AND NOT MS_22)
ミュート条件2（ステータスから 16#8311） （MS_11 2番目の減衰入力センサーです。タイマーを停止します。 DiscTime11_12:
MutingEnable AND(R_TRIG at MS_11 AND MS_12 AND NOT MS_21 And NOT MS_22;
ミュート条件3 （両方の入力センサーが同じサイクルで作動します）。タイマーの開始 Timer MaxMutingTime:
MutingEnable AND (R_TRIG at MS_11 AND R_TRIG at MS_12 AND NOT MS_21 AND NOT MS_22)
ミュート条件4 (すべてのセンサーが作動): MS_11 AND MS_12 AND MS_21 AND MS_22
ミューティング条件24（ 16#8014） （MS_21 最初に作動した出力センサー）タイマーを開始 DiscTime21_22:
MS_11 AND MS_12 AND R_TRIG at MS_21 AND NOT MS_22
ミューティング条件24（ 16#8314） （MS_22 最初に作動した出力センサーです。タイマーを開始: DiscTime21_22:
MS_11 AND MS_12 AND NOT MS_21 AND R_TRIG at MS_22
ミューティング条件25（から 16#8014） （MS_22 2番目に作動する出力センサーです。タイマーを停止します。 DiscTime21_22:
MS_11 AND MS_12 AND MS_21 AND R_TRIG at MS_22
ミューティング条件25（から 16#8314） （MS_21 2番目に作動する出力センサーです。タイマーを停止します。 DiscTime21_22:
MS_11 AND MS_12 AND R_TRIG at MS_21 AND MS_22
ミュート条件5 (出力センサーの 1 つが作動) タイマーを停止します。 MaxMutingTime:
NOT MS_11 AND NOT MS_12 AND (F_TRIG at MS_21 OR F_TRIG at MS_22)

. 後方方向

ミューティング条件11（ 16#8122） （MS_21 最初に作動するセンサーです。タイマーの開始 MaxMutingTime そして DiscTime21_22:
MutingEnable AND (NOT MS_22 AND R_TRIG at MS_21 AND NOT MS_11 AND NOT MS_12)
ミューティング条件11（ 16#8422） （MS_22 最初に作動した入力センサーです。タイマーの開始 MaxMutingTime そして DiscTime21_22:
MutingEnable AND (R_TRIG at MS_22 AND NOT MS_21 AND NOT MS_11 AND NOT MS_12)
ミューティング条件12（ 16#8122） （MS_22 2番目に作動する入力センサーです。タイマーを停止します。 DiscTime21_22:
MutingEnable AND (MS_21 AND R_TRIG at MS_22 AND NOT MS_11 AND NOT MS_12)
ミューティング条件12（ 16#8422） (MS_21 は 2 番目に作動する入力センサーです)。タイマーを停止します。 DiscTime21_22:
MutingEnable AND (R_TRIG at MS_21 AND MS_22 AND NOT MS_11 AND NOT MS_12)
ミューティング条件13 (両方の入力センサーが同じサイクルで作動します)。タイマーを開始: MaxMutingTime:
MutingEnable AND (R_TRIG at MS_21 AND R_TRIG at MS_22 AND NOT MS_11 AND NOT MS_12)
ミュート条件14 (すべてのセンサーが作動):
MS_11 AND MS_12 AND MS_21 AND MS_22
ミューティング条件44（ 16#8114） （MS_11 最初に作動した出力センサーです。タイマーを開始: DiscTime11_12:
MS_21 AND MS_22 AND R_TRIG at MS_11 AND NOT MS_12
ミューティング条件44（ 16#8414） （MS_12 最初に作動した出力センサーです。タイマーを開始: DiscTime11_12:
MS_21 AND MS_22 AND NOT MS_11 AND R_TRIG at MS_12
ミューティング条件45（から 16#8114） （MS_12 2番目に作動する出力センサーです。タイマーを停止します。 DiscTime11_12:
MS_21 AND MS_22 AND MS_11 AND R_TRIG at MS_12
ミューティング条件45（から 16#8414） （MS_11 2番目に作動する出力センサーです。タイマーを停止します。 DiscTime11_12: MS_21 AND MS_22 AND R_TRIG at MS_11 AND MS_12
ミュート条件15 （2つの出力センサーのうち1つが作動）タイマーを停止 MaxMutingTime:
NOT MS_21 AND NOT MS_22 AND (F_TRIG at MS_11 OR F_TRIG at MS_12)

. ミュートシーケンスが正しくありません:

州 16#8000:
(MutingEnable = FALSE when muting sequence starts) OR
((MS_11 OR MS_12) AND (MS_21 OR MS_22))OR
(R_TRIG at MS_11 AND MS_12 AND NOT R_TRIG at MS_12) OR
(R_TRIG at MS_12 AND MS_11 AND NOT R_TRIG at MS_11) OR
(R_TRIG at MS_21 AND MS_22 AND NOT R_TRIG at MS_22) OR
(R_TRIG at MS_22 AND MS_21 AND NOT R_TRIG at MS_21) OR
((MS_11 AND NOT R_TRIG at MS_11) AND (MS_12 AND NOT R_TRIG at MS_12)) OR
((MS_21 AND NOT R_TRIG at MS_21) AND (MS_22 AND NOT R_TRIG at MS_22))
状態 16#8011: NOT MutingEnable OR NOT MS_11 OR MS_21 OR MS_22
状態 16#8311: NOT MutingEnable OR NOT MS_12 OR MS_21 OR MS_22
状態 16#8012: NOT MS_11 OR NOT MS_12
状態 16#8021: R_TRIG at MS_11 OR R_TRIG at MS_12 OR R_TRIG at MS_21 OR R_TRIG at MS_22
状態 16#8014: NOT MS_11 OR NOT MS_12 OR NOT MS_21
状態 16#8314: NOT MS_11 OR NOT MS_12 OR NOT MS_22
状態 16#8122: NOT MutingEnable OR MS_11 OR MS_12 OR NOT MS_21
状態 16#8422: NOT MutingEnable OR MS_11 OR MS_12 OR NOT MS_22
状態 16#8121: NOT MS_21 OR NOT MS_22
状態 16#8112: R_TRIG at MS_11 OR R_TRIG at MS_12 OR R_TRIG at MS_21 OR R_TRIG at MS_22
状態 16#8114: NOT MS_21 OR NOT MS_22 OR NOT MS_11
状態 16#8414: NOT MS_21 OR NOT MS_22 OR NOT MS_12

エラー検出

. FB は次のエラー状態を検出します。

DiscTime11_23 そして DiscTime21_22 以下の値に設定されました T#0s またはそれ以上 T#4s。
MaxMutingTime より小さい値に設定されました T#0s またはそれ以上 T#10min。
センサーペアの不一致時間 MutingSwitch11/MutingSwitch12 または MutingSwitch21/MutingSwitch22 超過しました。
ミュート機能（S_MutingActive = TRUE）が最大ミュート時間を超える MaxMutingTime。
ミュートセンサー MutingSwitch11、 MutingSwitch12、 MutingSwitch21 そして MutingSwitch22 間違った順序でアクティブ化されました。
ミュートシーケンスは、 MutingEnable。
ミューティングランプの故障は次のように表示されます。 S_MutingLamp = FALSE。
ステータスで静的リセット条件が検出されました 8001 そして 8003。

エラー動作

エラーイベントが発生した場合、出力は S_AOPD_Out そして S_MutingActive 設定されている FALSE。 DiagCode 出力には関連するエラーコードが表示され、 Error 出力は TRUE。

エラー状態が明らかになり、オペレータがリセットして安全な状態を確認するまで、再起動は防止されます。

FB固有のエラーおよびステータスコード

表 62. FB固有のエラーコード

`DiagCode`	像名	ステータスの説明と出力設定
`16#C001`	`Reset Error 1`	ステータスのブロックアクティブ化後に静的リセット条件が検出されました `16#8001` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C002`	`Reset Error 2`	ステータスで静的リセット条件が検出されました `16#8003` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C003`	`Error Muting Lamp`	ミュートランプでエラーが検出されました `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#CYx4`	`Error Muting sequence`	ステータスのミュートシーケンスでエラーが検出されました `16#8000`、 `16#8011`,16#`8311`、`16#8012`、 `16#8021`、`16#8014`、`16#8314`、 `16#8122`、 `16#8422`、`16#8121`、 `16#8112`、`16#8114`、または `16#8414` 。 `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE` Y = シーケンス内のステータス (順方向の場合は 6 つのステータス、逆方向の場合は 6 つのステータス)。 `16#C0x4` = エラー発生 `Status16# 8000` `16#C1x4` = 転送ステータスでエラー発生 `8011` `16#C2x4` = 転送ステータスでエラー発生 `8311` `16#C3x4` = 転送ステータスでエラー発生 `8012` `16#C4x4` = 転送ステータスでエラー発生 `8014` `16#C5x4` = 転送ステータスでエラー発生 `8314` `16#C6x4` = 転送ステータスでエラー発生 `8021` `16#C7x4` = 後方ステータスでエラー発生 `8122` `16#C8x4` = 後方ステータスでエラー発生 `8422` `16#C9x4` = 後方ステータスでエラー発生 `8121` `16#CAx4` = 後方ステータスでエラー発生 `8114` `16#CBx4` = 後方ステータスでエラー発生 `8414` `16#CCx4` = 後方ステータスでエラー発生 `8112` `16#CFx4` = ミュートが有効になっていません x = エラー発生時のセンサーの状態（4ビット： `LSB = MS_11`; `MS_12`; `MS_21`; `MSB = MS_22`）。
`16#C005`	`Parameter Error`	`DiscTime11_12`、 `DiscTime21_22`、または `MaxMutingTime` 値が範囲外です。 `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C006`	`Error Timer MaxMuting`	タイミングエラー: アクティブミュート時間（ `S_MutingActive = TRUE`) が MaxMutingTime を超えています。 `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C007`	`Error Timer MS11_12`	タイミングエラー: 切り替え時間の不一致 `MutingSwitch11` そして `MutingSwitch12` より大きい `DiscTime11_12` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C008`	`Error Timer MS21_22`	タイミングエラー: 切り替え時間の不一致 `MutingSwitch21` そして `MutingSwitch22` より大きい `DiscTime21_22` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`

表 63. FB固有のステータスコード

`DiagCode`	像名	ステータスの説明と出力設定
`16#0000`	`Idle`	機能ブロックはアクティブではありません（基本状態）。 `Ready = FALSE` `S_AOPD_Out =FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8000`	`AOPD Free`	ミュートがアクティブでなく、安全要件もなし `AOPD`次のミュートのタイマーがまだ実行中の場合は、停止されます。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8001`	`Init`	ブロックが有効になりました。 `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8002`	`Safety Demand AOPD`	安全要求を検出 `AOPD`、ミュートはアクティブではありません。 `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8003`	`Wait for Reset`	安全要件またはエラーが検出され、現在は解消されています。リセットによるオペレータの確認が要求されています。 `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8005`	`Safe`	安全機能が作動しました `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8011`	`Muting Forward Start 1`	ミュートフォワードシーケンスは、立ち上がりトリガーエッジの後に開始フェーズにあります。 `MutingSwitch11`監視 `DiscTime11_12` 監視が有効になります。 `MaxMutingTime` 有効になります。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8311`	`Muting Forward Start 2`	ミュートフォワードシーケンスは、立ち上がりトリガーエッジの後に開始フェーズにあります。 `MutingSwitch12`監視 `DiscTime11_12` 監視が有効になります。 `MaxMutingTime` 有効になります。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8012`	`Muting Forward Active 1`	ミュート転送シーケンスがアクティブになっている場合、次のいずれかになります。 2番目の入力の立ち上がりトリガエッジを検出した後 `MutingSwitch12` または `11` または両方 `MutingSwitch11` そして `12` 同じサイクルで作動しました。監視 `DiscTime11_12` 停止しています。監視は、ステータスから直接遷移した場合に有効になります。 `16#8000`。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8014`	`Muting Forward Step 1`	ミュート順方向シーケンスがアクティブです。 `MutingSwitch21` は最初の作動出力センサーです。 `DiscTime21_22` 開始しました。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8314`	`Muting Forward Step 2`	ミュート順方向シーケンスがアクティブです。 `MutingSwitch22` は最初の作動出力センサーです。 `DiscTime21_22` 開始しました。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8021`	`Muting Forward Active 2`	ミュートフォワードシーケンスはまだアクティブです。 `MutingSwitch21` そして `22` 作動すると、監視 `DiscTime21_22` 停止されます。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8122`	`Muting Backward Start 1`	ミュート逆方向シーケンスは、立ち上がりトリガーエッジ後の開始フェーズにあります。 `MutingSwitch21`監視 `DiscTime21_22` 監視が有効になります。 `MaxMutingTime` 有効になります。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8422`	`Muting Backward Start 2`	ミュート逆方向シーケンスは、立ち上がりトリガーエッジ後の開始フェーズにあります。 `MutingSwitch22`監視 `DiscTime21_22` 監視が有効になります。 `MaxMutingTime` 有効になります。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8121`	`MutingBackward Active 1`	ミュート逆方向シーケンスがアクティブの場合、次のいずれかになります。 2番目の入力の立ち上がりトリガエッジを検出した後 `MutingSwitch21` または `22` または両方 `MutingSwitch21` そして `22` 同じサイクルで作動しました。監視 `DiscTime21_22` 停止しました。監視 `MaxMutingTime` 遷移がステータスから直接行われた場合にアクティブになります `8000`。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8114`	`Muting Backward Step 1`	ミュート逆方向シーケンスがアクティブです。 `MutingSwitch11` は最初の作動出力センサーです。 `DiscTime11_12` 開始しました。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8414`	`Muting Backward Step 2`	ミュート逆方向シーケンスがアクティブです。 `MutingSwitch12` は最初の作動出力センサーです。 `DiscTime11_12` 開始しました。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8112`	`Muting Backward Active 2`	ミュート逆方向シーケンスはまだ有効です。 `MutingSwitch11` そして `12` 出力センサーが作動し、 `DiscTime11_12` 停止されます。 `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
