SF_ESPE (Electro-Sensitive Protective Equipment)
ヒント
ここで説明する機能ブロックのバージョンは、 機能ブロックのバージョンリスト。
適用される安全基準
SF_ESPE 認定された PLCopen 機能ブロックです。適用される標準の詳細については、「PLCopen – 技術委員会 5 – 安全ソフトウェア」を参照してください。
重要
標準に記載されている要件はユーザーが満たす必要があります。

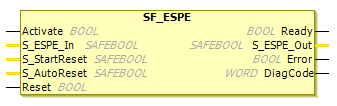

インターフェースの説明
この安全重視のブロックは、電気感知保護装置を監視するために使用されます。
名前 | データタイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| |
|
|
| 安全性を要求する入力。 変数
安全コントローラは、センサの非常に短い中断を検出できなければなりません。 |
|
|
| |
|
|
| |
|
|
|
名前 | データタイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| |
|
|
| 安全重視の対応の出力
安全重視の応答の要求（リセットが必要、内部エラーが発生など）
|
|
|
| |
|
|
|
機能説明: SF_ESPE
このFBは、電気感知保護装置（ESPE）。その機能は SF_EmergencyStop。 S_ESPE_Out 出力信号は FALSE すぐに S_ESPE_In 入力信号は FALSE。 S_ESPE_Out 出力信号は TRUE 場合にのみ S_ESPE_In 入力は TRUE リセットが発生します。アクティブなリセットは定義された S-StartReset、 S_AutoReset、 そして Reset。
もし S_AutoReset = TRUE: 確認は自動的に行われます。
もし S_AutoReset = FALSE: 立ち上がりトリガーエッジ Reset 有効化を確認するには入力を使用する必要があります。
もし S_StartReset = TRUE: S-PLC が初めて起動されたときに確認応答が自動的に行われます。
もし S_StartReset = FALSE: 立ち上がりトリガーエッジ Reset 有効化を確認するには入力を使用する必要があります。
注意
の S_StartReset そして S_AutoReset 入力は、S-PLC の起動時に危険な状況が発生しないことが保証されている場合にのみアクティブ化されるものとします。
ヒント
の機能は SF_ESPE そして SF_EmergencyStop FBsは同一です。詳細については、 SF_EmergencyStop 機能ブロック （機能説明）。
