入門

要件：デバイスが実行されている。標準プロジェクトはで開かれています CODESYS Development System。通信パラメータは PLC 1。

1. デバイス ツリーでアプリケーションを選択し、 冗長構成 物体。

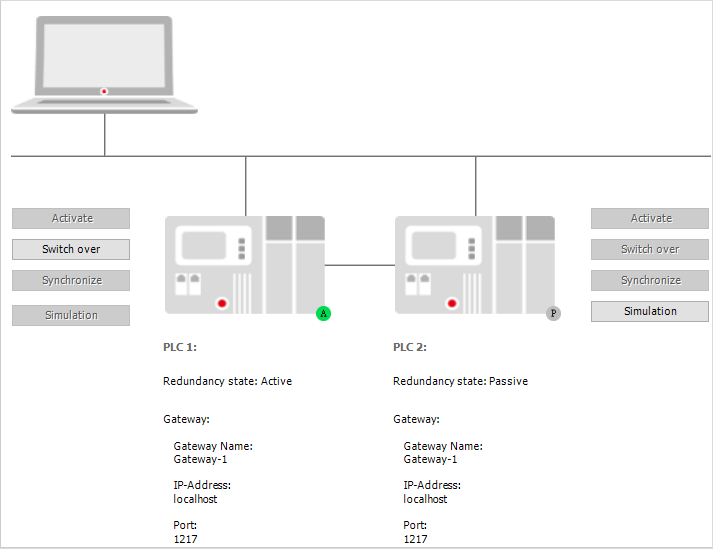

   の 冗長構成 エディタが開きます。冗長システムは画面上にグラフィカルに表示されます。 冗長状態 タブ。現在の通信設定は、 PLC1 デバイス エディタによって適用されており、すでに表示されています。

   注記

   もしも PLC 1 レポート コンポーネントがロードされていません 冗長状態の場合、冗長コンポーネントはランタイムシステムでアクティブではありません。

2. クリック アクティブパスPLC2を設定します ボタン。

   The デバイスを選択 ダイアログが開きます。

3. 検出されたデバイスのリストから、次のいずれかを選択します。 PLC 2。

   通信設定が適用され、下の図に表示されます PLC 2 （（ゲートウェイ）。

4. を選択 冗長性の設定 タブに続いて、 冗長リンク タブ。

5. クリック ブラウズ のボタン IPアドレスPLC1 と IPアドレスPLC2 設定。

   注：冗長性は、CODESYS通信プロトコルに関係なく独自のプロトコルを使用します。

   それぞれのデバイスのIPアドレスが一覧表示されます。

6. 目的のエントリを選択して、をクリックします わかった 選択を確認します。

   IPアドレスが適用されました。両方のIPアドレスが構成されていることを確認してください。

   例：

   IP Address SPS 1 0001
   IP Address SPS 2 0101
   Port     1205

7. クリック 全般的 タブ。

8. アプリケーションとフィールドバスを構成します。

   冗長タスク名： 例えば MainTask タスクはプロジェクト内の名前であるため

   タイムアウト（ミリ秒）： 30

   ヒント

   2つのコントローラー間のタイムアウトの現実的な値を指定します。

   同期タイムアウト（ミリ秒）： 0

9. クリック 書く ボタン。

   冗長設定はコントローラに適用されます。ただし、CFGファイルにはまだ書き込まれていません。これは、PLCが停止している場合にのみ実行されます。このため、次のステップで両方のPLCを停止します。

10. クリック オンライン→ログイン。

    メッセージビューが表示され、目的のログインの種類を求めるプロンプトが表示されます。

11. 選択する ダウンロードしてログイン。

    アプリケーションはにダウンロードされます PLC 1。

12. 両方のPLCをシャットダウンします。 （これは、コマンドによるアプリケーションの終了ではありません オンライン 止まる 意味しますが、ランタイムシステムの終了です。）

13. 始める それだけ PLC 1。

    ブート プロジェクトは次の場所にダウンロードされます。 シーケンサ 1. シーケンサ 1 スタンドアロンモードです。後は起動のみ シーケンサ 2.

14. 今すぐ始めましょう PLC 2。

    起動時に同期が実行されます。アプリケーションとデータはから転送されます PLC 1 に PLC 2 。ついに、 PLC 1 アクティブであり、 PLC 2 スタンバイモードで実行されています。



1. 冗長エディタを開き、 冗長性の設定 タブをクリックし、 視覚化 タブ。

2. を選択 有効 オプション。

   との冗長制御システム CODESYS WebVisu リンクが有効になっています。

3. 選択する 冗長リンク構成を使用する。

   PLC間の冗長リンクの設定は、Webサーバー接続に適用されます。これは、冗長リンクにも使用されているのと同じネットワーク接続を介してWebビジュアライゼーションがアクセスする場合に可能です。

   例：
