例: 視覚化ジェネレータ

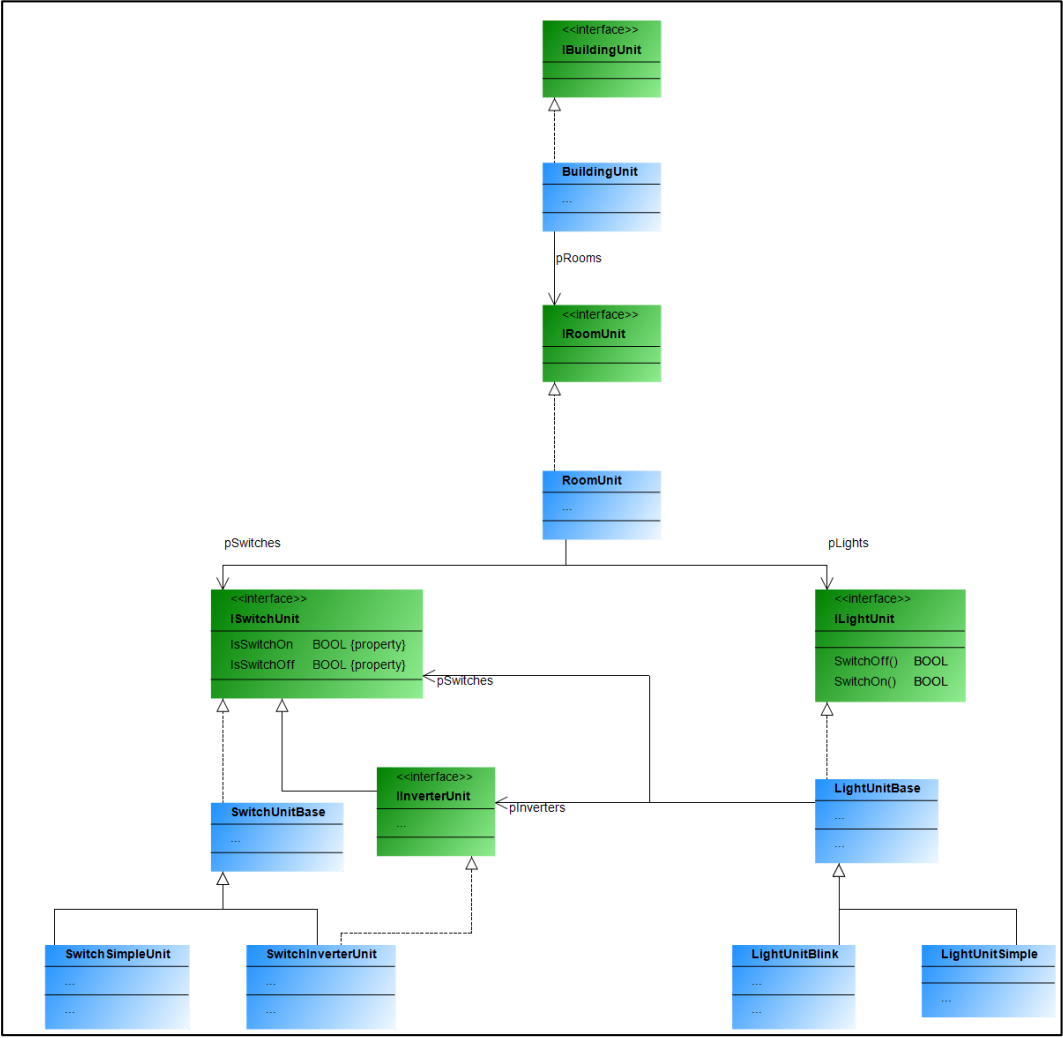

この例では、部屋が複数ある建物を説明しています。これらの部屋にはスイッチと照明があり、それぞれ2種類の照明があります。照明（点滅または点灯）は、スイッチまたはボタンにリンクできます。スイッチまたはボタンは複数の照明にリンクできます。例えば、照明にスイッチとボタンの両方が装備されている場合、スイッチはメインスイッチとして機能し、プッシュボタンで照明を操作する前に、スイッチを押す必要があります。スイッチのみが設置されている場合は、スイッチは参照照明を切り替えます。点滅照明は、スイッチを入れると自動的に点灯と消灯が切り替わります。

詳細については、以下を参照してください。ヴィスセクション。

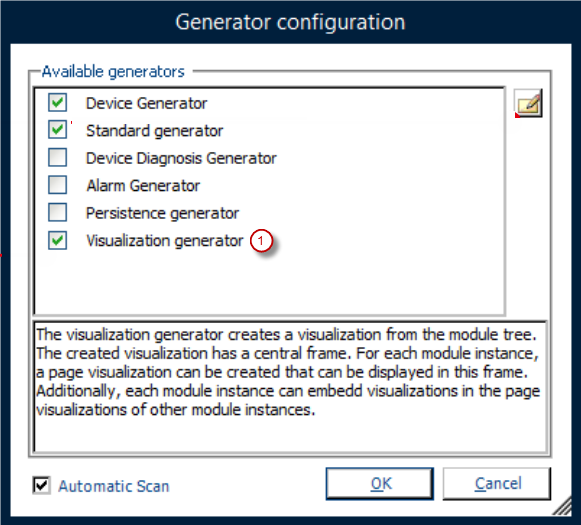

まず、視覚化ジェネレータ（1）を有効にする必要があります。CODESYS Application Composerジェネレーターの設定ダイアログでは、トップレベルテンプレートとウィンドウサイズを定義できます。トップレベルテンプレートは、生成されるトップレベルビジュアライゼーション内のページタブやナビゲーション要素の外観などを決定します。

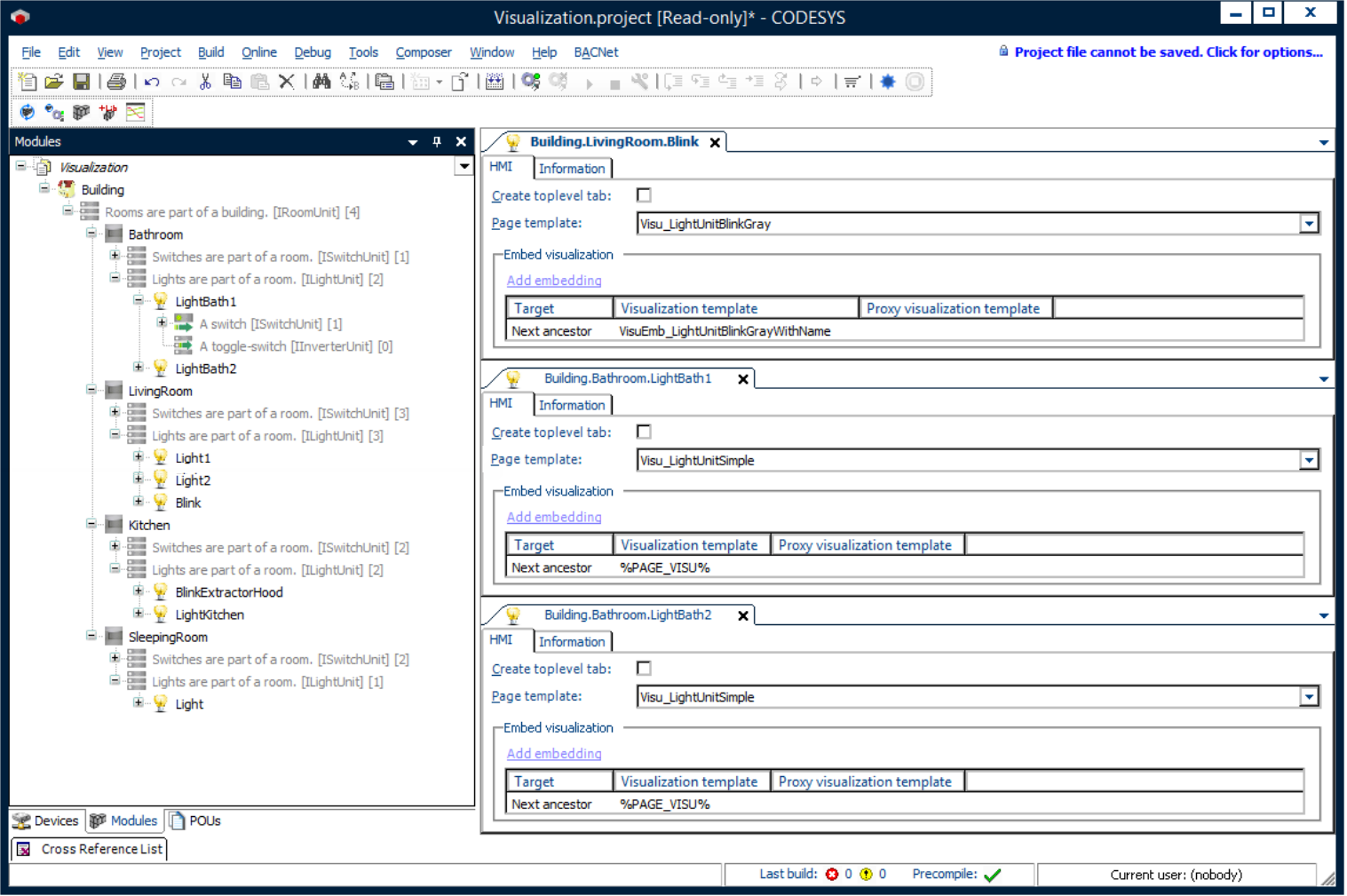

一般的に、各モジュールには複数の異なる視覚エフェクトを定義できます。モジュールツリーのヒューマンマシンインターフェース各モジュール インスタンスのタブでは、使用する視覚化とその使用方法を定義できます。

POUプールまたはライブラリで作成された視覚化を、Visuセクションを参照してください。このセクションの定義に従って、ビジュアライゼーションを他のモジュールのページビジュアライゼーションに埋め込みビジュアライゼーションとして挿入できます。さらに、ビジュアライゼーションは、より多くの埋め込みのために独自のページビジュアライゼーションを作成することもできます。

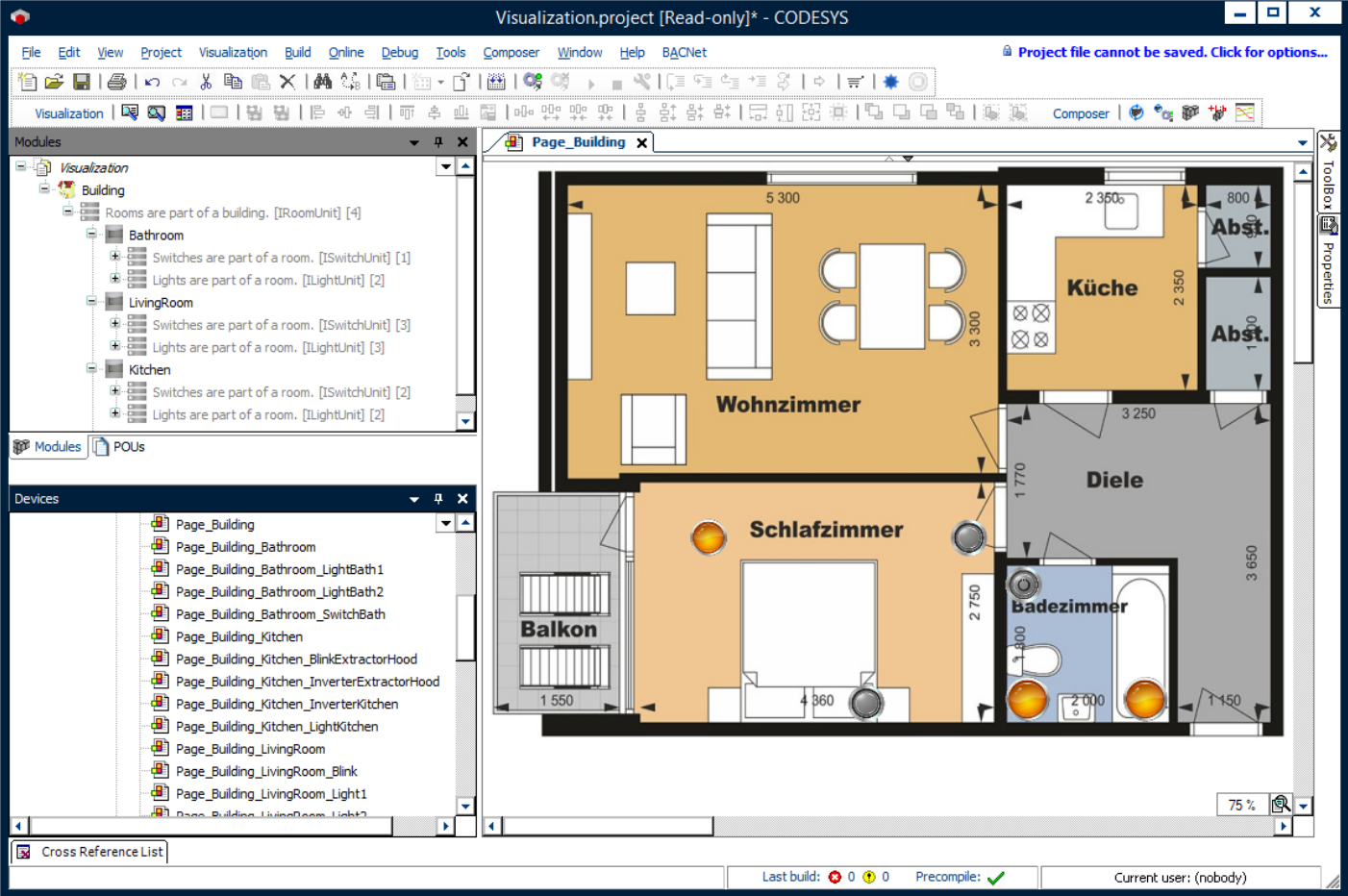

ページビジュアライゼーションでは、埋め込まれたビジュアライゼーションの配置場所を指定するためのプレースホルダーを定義できます。生成されたビジュアライゼーションは、繰り返し生成によって上書きされることなく、手動で編集・修正できます。
