EtherCAT – PROFINET コントローラEL6631ターミナル

CODESYS ベッコフのEL6631デバイスをサポートします。このデバイスは、 EtherCAT に PROFINET コントローラ。ゲートウェイを下に挿入します EtherCAT EK1100カプラー。次に、通常のように構成できます EtherCAT 奴隷。

ゲートウェイを挿入すると、 PROFINET コントローラノードが自動的に挿入されます。この PROFINET コントローラは標準のように機能します PROFINET コントローラ。

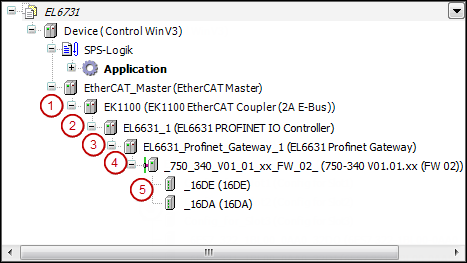

（1） EtherCAT カプラー （2）ゲートウェイ EtherCAT PROFINET マスター （3） PROFINET マスター （4） PROFINET 奴隷 （5） PROFINET モジュール

下 PROFINET コントローラ、挿入します PROFINET GSDMLインポートとしてデバイスリポジトリにインストールしたデバイスとモジュール。エディターダイアログでは、典型的なを設定することができます PROFINET パラメータとI / Oチャネル。
