EtherCAT – PROFINET EL6631_0010デバイスターミナル

CODESYS ベッコフのEL6631_0010デバイスをサポートします。このデバイスは、 EtherCAT に PROFINET 端末。ゲートウェイを下に挿入します EtherCAT EK1100カプラー。次に、通常のように構成できます EtherCAT 奴隷。

ゲートウェイを挿入すると、 PROFINET デバイスノードは自動的に挿入されます。この PROFINET デバイスは標準のように機能します PROFINET 端末。

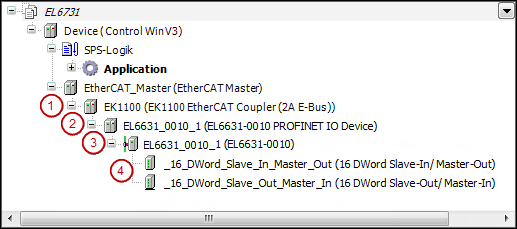

（1） EtherCAT カプラー （2）ゲートウェイ EtherCAT PROFINET 端末 （3） PROFINET 端末 （4） PROFINET モジュール

挿入します PROFINET 以下のモジュール PROFINET 端末。エディターダイアログでは、典型的なを設定することができます PROFINET パラメータとI / Oチャネル。
