プログラミングオブジェクトでのコールモニタリング

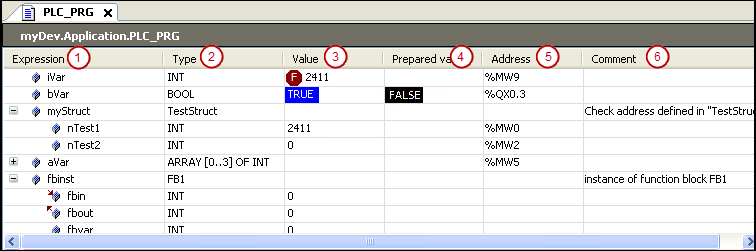

式（1）の実際の値は、列に示されています。 価値 （3）が表示されます。

変数に関するコメントは、に表示されます [コメント] コラム (6)。

表示されるコメントのロジックと優先順位の詳細については、以下を参照してください。 STコメント

あなたはコラムでそれを見つけることができます 準備された価値 （4）入力した値を書き込んで強制します。強制中、実際の値は赤い記号でマークされます 飾られた。

インターフェイス参照のプリントアウトは拡張できます。インターフェイスがグローバルインスタンスを指している場合、そのグローバルインスタンスは参照の下の最初のエントリとして表示されます。その後、インターフェイス参照が変更されると、表示されている参照が折りたたまれます。

実装における現在の変数値の表現は、インライン監視と呼ばれます。

例 39. STエディターでの監視

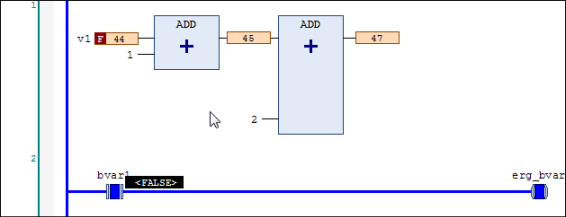

例 40. LDエディターでの監視

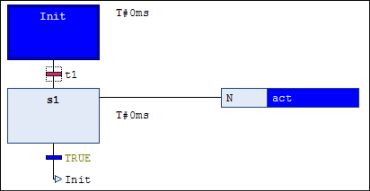

例 41. ASエディターでの監視

展開された配列は、最大1000要素の実際の値を示します。ただし、これは混乱を招く可能性があります。また、配列には1000を超える要素を含めることができます。次に、表示されるアイテムの範囲を制限すると便利です。これは、オンライン中に次の方法で実行できます。

オンライン操作中に汎用ブロックのエディタビューをダブルクリックすると、基本実装のビューまたは特定のインスタンスのいずれかを選択できるダイアログが表示されます。

基本的な実装を選択した場合、コードは現在の値が表示されずにエディターに表示されます。次に、基本実装にブレークポイントを設定します。そこで実行が停止すると、プログラムフローで最初に処理されたインスタンスの現在の値が表示されます。これで、すべてのインスタンスを連続してステップスルーできます。

インスタンスの1つを選択すると、汎用ブロックインスタンスのコードでエディタが開きます。現在の値は、宣言と、必要に応じて実装に表示され、常に更新されます。

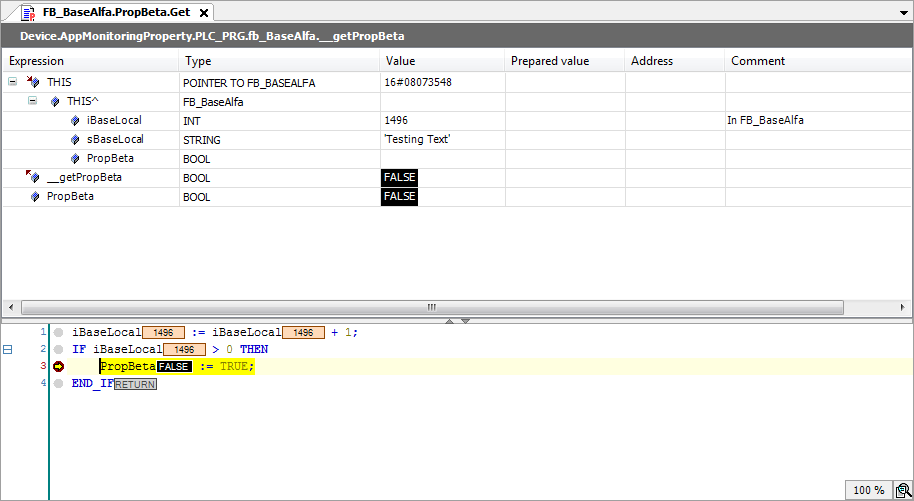

プロパティオブジェクトでできます オンライン中に関数にブレークポイントを設定するときに変数を監視します。そこで停止すると、現在の値が表示されます。

独自の値に加えて、上位レベルのインスタンスの変数の値が自動的に表示されます。プロパティの宣言部分の最初の行にポインタが表示されます THIS、現在のデータ型の仕様と値を持つ親インスタンスを指します。

例 42. 例

コード

FUNCTION_BLOCK FB_BaseAlfa
VAR
        iBaseLocal : INT;
        sBaseLocal : STRING;
END_VAR
iBaseLocal := iBaseLocal + 1;
sBaseLocal := 'Testing Text';

FB_BaseAlfa.PorpBeta.Get
iBaseLocal := iBaseLocal + 1;
IF iBaseLocal > 0 THEN
        PropBeta := TRUE;
END_IF

FB_BaseAlfa.PorpBeta.Set
IF PropBeta = TRUE THEN
        iBaseLocal := 0;
        sBaseLocal := 'Tested IF';
END_IF


PROGRAM PLC_PRG
VAR
        fb_BaseAlfa : FB_BaseAlfa;
END_VAR

fb_BaseAlfa();

IF fb_BaseAlfa.PropBeta = TRUE THEN
        xResult := TRUE;
END_IF
IF xReset THEN
        fb_BaseAlfa.PropBeta := TRUE;
        xReset := FALSE;
END_IF

変数値に加えて、機能ブロックまたはプログラムで従属プロパティの値を使用することもできます モニター。

これを行うには、宣言の子プロパティオブジェクトに、いずれかのプラグマを追加します {attribute 'monitoring' = 'variable'} またはプラグマ {attribute 'monitoring' = 'call'} 1。実行時に上位レベルのプログラムインスタンスまたは上位レベルの関数ブロックインスタンスを開くと、現在のタグ値に加えて、現在のプロパティ値がエディターに表示されます。

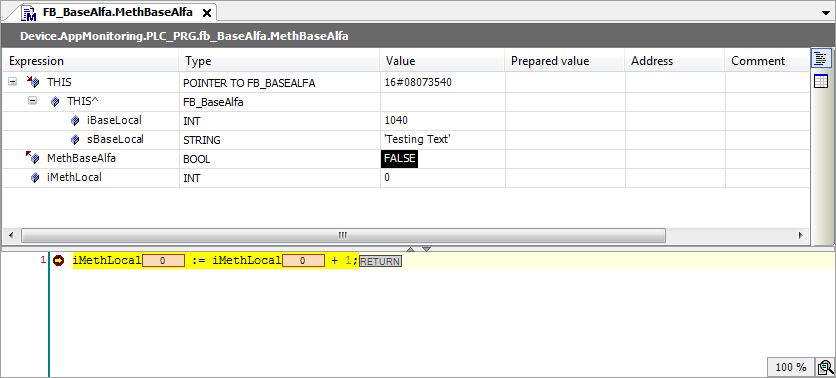

メソッドオブジェクトでできます オンライン中にメソッドにブレークポイントを設定するときに変数を監視します。そこで停止すると、現在の値が表示されます。

独自の値に加えて、上位レベルのインスタンスの変数の値が自動的に表示されます。メソッドの宣言部分の最初の行にポインタが表示されます THIS、現在のデータ型の仕様と値を持つ親インスタンスを指します。

例 43. 例

コード

FUNCTION_BLOCK FB_BaseAlfa
VAR
        iBaseLocal : INT;
        sBaseLocal : STRING;
END_VAR
iBaseLocal := iBaseLocal + 1;
sBaseLocal := 'Testing Text';

METHOD MethBaseAlfa : BOOL // Method of FB_BaseAlfa
VAR_INPUT
END_VAR
VAR
        iMethLocal : INT;
END_VAR
iMethLocal := iMethLocal + 1;


PROGRAM PLC_PRG
VAR
        fb_BaseAlfa : FB_BaseAlfa;
END_VAR
fb_BaseAlfa();
fb_BaseAlfa.MethBaseAlfa();

オンライン中に関数にブレークポイントを設定すると、関数オブジェクトの変数を監視できます。そこで停止すると、現在の値が表示されます。

POUのSTエディターでは、関数が呼び出された時点で、現在の戻り値がインラインモニタリングとして表示されます。
