PLCへの接続を確立する

ゲートウェイサーバーとPLCを起動しています

制御するアクセスオプションを確認してください

いかなる状況においても、インターネットや信頼できないネットワークからコントロールにアクセスしてはなりません。特に、コントローラーのプログラミングポートは、いかなる状況でもインターネットから保護されてはなりません（通常、UDPポート1740..1743およびTCPポート1217 + 11740またはコントローラー固有のポート）。ただし、インターネットからのアクセスを有効にする必要がある場合は、コントローラーに接続するために安全な方法を選択する必要があります（VPNなど）。

詳細については、以下も参照してください。 デバイスユーザー管理の処理

ゲートウェイサーバーを起動します。

デフォルトでは、 CODESYS プログラムも GatewaySysTray インストールされています。このプログラムを使用して、ゲートウェイサーバーと通信できます。ゲートウェイサーバーは、システムの起動時にサービスとして自動的に開始されます。 Windowsタスクバーにプログラムアイコンがあるかどうかを確認します _cds_icon_gateway_running.png が含まれています。ゲートウェイサーバーが実行されていない場合、アイコンは次のようになります。 icon_gateway_stopped.png。この場合、シンボルとコマンドをクリックしてゲートウェイメニューを開くことができます ゲートウェイを開始 選択する。

PLCを起動します。

デフォルトでは、 CODESYS プログラムも CODESYS ControlSysTray インストールされています。このプログラムを通じて、あなたは使用することができます CODESYS 通信制御サービス。不正アクセスから保護するために、 CODESYS V3.5 SP2は、システムの起動時に制御サービスが自動的に開始されなくなりました。次のようにPLCを起動します。マウスをクリックして開きます。 _cds_icon_plc_stopped.png WindowsタスクバーのPLCメニューで、コマンドを選択します StartPLC。 PLCの実行中、アイコンは次のように変わります。 _cds_icon_plc_running.png。起動時に表示されるダイアログは、起動したPLCがプログラミングアクセスを許可していることを通知します。上記の安全上の注意事項を必ず守ってください。

最初の通信構成の場合：ゲートウェイの追加

  • エントリをダブルクリックします Device (CODESYS Control Win) ビューで 装置。

    メモ帳で Device タブが表示されます コミュニケーション。

ヒント

これが初めての通信構成である場合 CODESYS V3では、ローカルゲートウェイサーバーを定義する必要があります。以前にゲートウェイサーバーを定義したことがある場合は、タブに表示されます コミュニケーション 表示されます。その場合、あなたは今、 通信チャネルの指定 立ち止まるな。

ゲートウェイサーバーは CODESYS-インストールが提供されます。

  1. コマンドを選択します ゲートウェイ→新しいゲートウェイの追加。

    対話 ゲートウェイ が表示されます。


  2. 入力フィールドに入力します 姓 ゲートウェイの記号名を入力します。

  3. リストから選択 運転者 エントリ TCP / IP アウト。

  4. 行の右側の列をダブルクリックします IPアドレス 入力フィールドに入力します localhost 1。

  5. ボタンをクリックします わかった。

    ゲートウェイがタブに表示されます コミュニケーション （1）デバイスエディタの。ゲートウェイが正しく実行されている場合、緑色の塗りつぶされた円がゲートウェイグラフに表示されます。


通信チャネルの指定

次に、デバイスへの通信チャネルを定義します。これは、設定されたゲートウェイを介して使用されます。これを行うには、タブを開きます コミュニケーション エントリをダブルクリックしてデバイスエディタの 端末 デバイスツリー内。

  1. ボタンをクリックします ネットワークを閲覧するローカルネットワークで利用可能なすべてのデバイスを検索します。

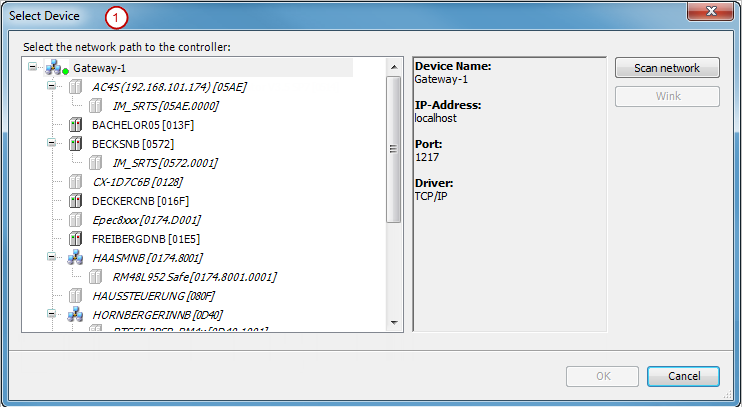

    対話 デバイスを選択 （1）は、接続を設定できるすべてのデバイスのリストとともに表示されます。


  2. ツリーでコンピュータの名前のエントリを選択します。

  3. クリック わかった。

    チャンネルがアクティブになり、タブに表示されます コミュニケーション 関連情報は、デバイスのグラフィックの下に表示されます。

  4. 目的のデバイスを選択して、をクリックします わかった。

    デバイスにはユーザー管理が必須であるが、まだアクティブ化されていないという情報が記載されたメッセージボックスが表示されます。今すぐユーザー管理を有効にするかどうかを尋ねられます。この場合、新しい管理者ユーザーを作成してから、このユーザーとしてログインする必要があることが通知されます。

  5. でクエリを閉じます はい。

    対話 デバイスユーザーを追加 を開いて、初期デバイス管理者を作成します。

  6. デバイス管理者の資格情報を定義します。 姓 と パスワード。オプションを有効にする パスワードはユーザーが変更できます。参加しませんか わかった あちらへ。

    対話 デバイスユーザーログイン 開きます。

  7. 前の手順で定義したデバイス管理者の資格情報を入力します。

    コントローラへの接続パスを設定します。

ヒント

すべての通信アクションは、このチャネルを正確に参照するようになりました。プロジェクトに複数の通信チャネルがある場合は、後でこのことを覚えておいてください。
