Utilizzo di una visualizzazione come elemento

Quando si definisce un'interfaccia frame per una visualizzazione e quindi si fa riferimento alla visualizzazione, questo costrutto si comporta come un elemento di visualizzazione:

  • Quando si crea l'interfaccia frame sul Configurazione del telaio scheda, è possibile definire quali proprietà saranno pubbliche. Puoi definire tu stesso l'interfaccia.

  • È possibile classificare le proprietà e strutturarle gerarchicamente per fornire una panoramica chiara.

  • Quando il frame di riferimento è selezionato nell'editor di visualizzazione, esattamente quelle proprietà vengono visualizzate nel Proprietà vista che è stata definita nell'interfaccia frame (Apri la configurazione del frame ). Quando assegnate dei valori lì, riceverete assistenza come al solito dagli editor forniti nella vista. La gestione è la stessa

  • Se il Ingressi diretti proprietà standard è stata aggiunta all'interfaccia frame, quindi gli input utente specifici verranno inoltrati alla visualizzazione di riferimento. Questi eventi del mouse sono OnMouseDown e OnMouseUp.

  • La visualizzazione può essere riutilizzata tutte le volte che si desidera facendo riferimento ad essa utilizzando un riquadro in una visualizzazione sovraordinata.

Configurazione di un'interfaccia frame

La visualizzazione in POU la vista dovrebbe rappresentare uno speciale controllo di misurazione denominato GaugeQuesta visualizzazione dovrebbe essere riutilizzabile. Quando viene riutilizzata, è necessario configurare solo alcune proprietà selezionate. Ecco perché la visualizzazione è dotata di un'interfaccia a frame

  1. Fare doppio clic su Gauge oggetto di visualizzazione.

    Gauge viene visualizzato nell'editor di visualizzazione. Il Configurazione del telaio la scheda viene visualizzata nella parte superiore. Le proprietà per l'interfaccia frame sono definite qui.

  2. Concentrati sulla configurazione della cornice e fai clic Aggiungi nodo.

  3. Il nuovo nodo ha il nome predefinito Proprietà e deve essere configurato ora.

    1. Fate doppio clic sulla nuova proprietà nella prima colonna e specificate un nome adatto, ad esempio Max.

    2. Fate doppio clic sulla nuova proprietà nel Tipo di editor colonna e seleziona Variabile.

    3. Fate doppio clic sulla nuova proprietà nel Tipo di variabile colonna e seleziona INT.

    4. Fate doppio clic sulla nuova proprietà nel Valore predefinito colonna e seleziona 250.

    5. Fate doppio clic sulla nuova proprietà nel Variabile colonna e seleziona iIn.

      La proprietà è collegata alla variabile di interfaccia iIn.

    Il nuovo nodo è configurato.

  4. Aggiungi un nuovo VisGauge visualizzazione sotto la tua applicazione.

  5. Trascina un Cornice elemento di questa visualizzazione.

    Le Configurazione del telaio si apre una finestra di dialogo.

  6. Aggiungete il Gauge visualizzazione al Visualizzazioni selezionate.

    Gauge viene visualizzato nel pannello sovraordinato VisGauge visualizzazione. Proprietà vista, le proprietà vengono visualizzate come definite nella Configurazione del frame scheda.

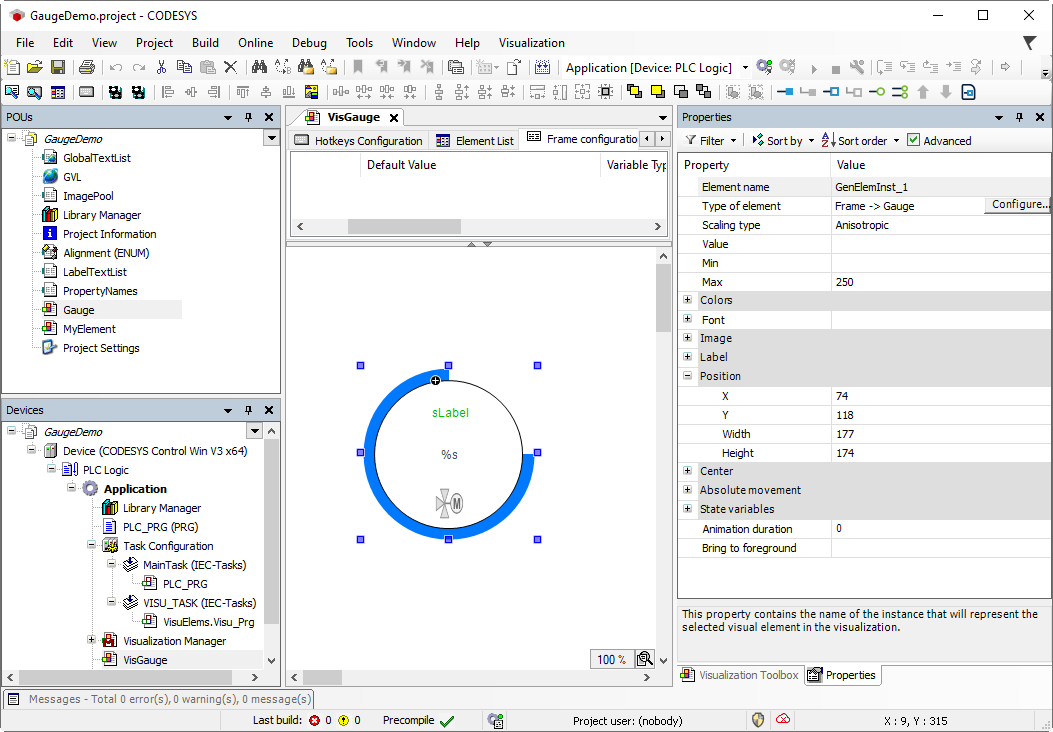

    Figura 3. VisGauge visualizzazione utilizzata come elemento
    VisGauge visualizzazione utilizzata come elemento


Configurazione delle descrizioni

La gestione dei testi negli elenchi di testo consente di localizzarli e tenerne traccia.

Per supportare lo sviluppatore dell'applicazione, è possibile configurare testi descrittivi per l'interfaccia sia per l'intera visualizzazione che per ciascuna proprietà dell'interfaccia. I testi vengono gestiti automaticamente in

Nella configurazione dei frame, è possibile assegnare gli ID degli elenchi di testo nel ID di descrizione colonna. In alternativa, puoi anche inserire un testo direttamente nel Valore predefinito colonna. Il requisito per questo è che il campo in ID di descrizione la colonna è vuota. Di conseguenza, la localizzazione non è possibile

Le descrizioni vengono visualizzate quando lo sviluppatore dell'applicazione seleziona l'elemento del frame di riferimento in una visualizzazione sovraordinata. Quindi, a seconda della proprietà selezionata, il testo corrispondente viene visualizzato nella finestra dei Proprietà vista.

Procedura. Configurazione delle descrizioni per il Gauge visualizzazione e le sue proprietà

  1. Nel POU visualizzare, aggiungere un elenco di testi denominato PropertyNames.

  2. Configura un ID per ogni proprietà che dovrebbe produrre un commento:

    1. Fare clic sulla riga vuota dell'elenco di testo. Apri l'editor di riga nella colonna ID e inserisci un ID.

    2. Configura un valore predefinito per il nuovo ID e localizza questo valore per ciascuna lingua.

    L'elenco dei testi è pronto. I testi sono referenziabili.

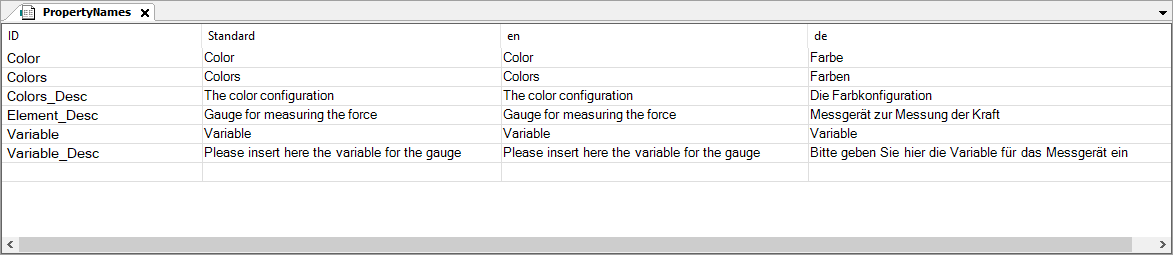

    Esempio: elenco di testi con descrizioni per l'interfaccia


    Il testo con l'ID Element_Desc è la descrizione dell'elemento di Gauge visualizzazione. L'uso o la funzione previsti sono generalmente specificati qui

  3. Passa alla visualizzazione in cui i testi devono essere referenziati. Assicurati che la parte superiore sia visibile e fai clic su Configurazione del telaio scheda.

    Il Gauge la visualizzazione con la configurazione frame sopra è attiva.

  4. Nella barra degli strumenti, fare clic su _visu_icon_add_frame_description.png icona di comando.

    Suggerimento

    Se il comando non è disponibile, è perché esiste già una descrizione dell'elemento nella configurazione del frame. Nota che è consentita una sola descrizione per configurazione del frame.

    Il Descrizione dell'elemento la voce viene inserita nella posizione superiore.

  5. Configura la voce:

    1. Nella riga, fare clic sul campo in Descrizione ID colonna.

      L'editor di riga si apre e porta il file _visu_icon_reveal.png pulsante all'Input Assistant.

    2. Apri l'Assistente di immissione.

    3. Seleziona il PropertyNames elenco di testo lì e quindi selezionare l'ID Element_Desc. Clic OK per chiudere l'Assistente di immissione.

    4. Premere accedere per confermare la tua scelta.

      All'ID descrizione viene assegnato un ID elenco di testo. Il testo selezionato viene visualizzato automaticamente di seguito Valore di default. Questo campo non è più modificabile.

    L'interfaccia ora ha una descrizione dell'elemento.

  6. Nella configurazione del frame, assegnare un ID descrizione per ogni proprietà nel Descrizione ID colonna. Proseguire come descritto nel Passo 3 fare un passo.

    Ogni proprietà dell'interfaccia ora ha una descrizione.

  7. Riferimento Gauge in un altro, visualizzazione sovraordinata.

    1. Passa al Casella degli strumenti di visualizzazione Visualizza.

    2. Clicca il Progetto attuale pulsante.

    3. Trascina il Gauge visualizzazione nell'editor di visualizzazione.

      Nel Proprietà vista, le proprietà dell'interfaccia vengono visualizzate come configurate.

    4. Seleziona le proprietà dell'elemento una dopo l'altra.

      I rispettivi testi sono visualizzati nel commento sottostante. Nel caso del Tipo di elemento proprietà, ad esempio, viene visualizzata la descrizione dell'elemento.

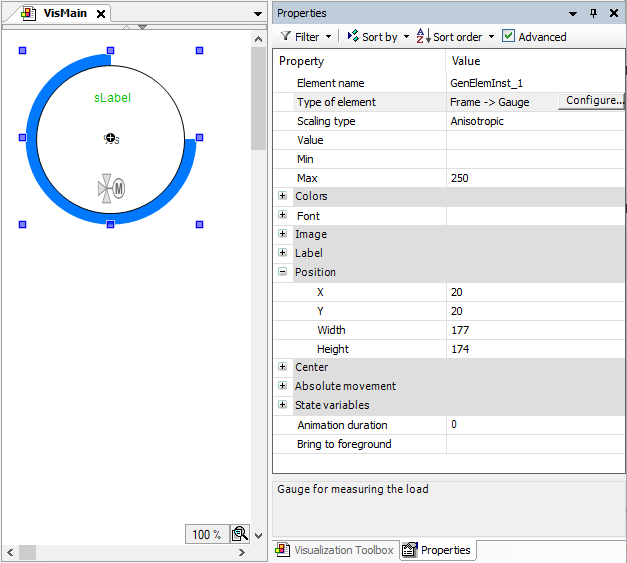

    Figura 4. Referenziato Gauge visualizzazione in VisMain
    Referenziato Gauge visualizzazione in VisMain
