Scheda: Configurazione telaio

Simbolo: _visu_icon_interface_editor.png

Funzione: La scheda fornisce un editor per configurare l'interfaccia del frame della visualizzazione aperta di seguito. Questo editor viene utilizzato per definire le proprietà dell'interfaccia frame e quindi configurarle ciascuna in dettaglio. Se la visualizzazione viene referenziata in una visualizzazione sovraordinata con un frame, i valori attuali possono essere configurati lì tramite le proprietà qui configurate, che fungono da parametri di trasferimento. Il frame con la visualizzazione di riferimento si presenta quindi proprio come un elemento di visualizzazione ed è supportato dagli stessi editor.

Chiamata: Automatico all'apertura dell'oggetto di visualizzazione

Suggerimento

Per mantenere chiara l'interfaccia del frame di una visualizzazione, consigliamo di passare il minor numero possibile di proprietà frame standard come parametri.

Quando una visualizzazione con un'interfaccia frame viene referenziata da un'altra visualizzazione tramite un elemento frame, porta con sé le proprietà visualizzate qui nella visualizzazione ad albero. Nella visualizzazione di riferimento si presenta quindi come un normale elemento di visualizzazione: con le proprietà classificate e disposte gerarchicamente. E con gli editor per aiutarti a specificare il valore con gli editor che corrispondono al tipo di dati.

Tabella 24. Descrizione delle colonne

Gerarchico visualizzazione ad albero con categorie

Corrisponde al Proprietà vista di un elemento di visualizzazione

Un'interfaccia frame è costituita da proprietà che possono essere raggruppate tematicamente e organizzate gerarchicamente utilizzando le categorie.

Descrizione dell'elemento

Descrizione che viene visualizzata nell'editor di visualizzazione quando si utilizza la visualizzazione come riferimento in un frame

Proprietà

Proprietà visibile esternamente rappresentata come nodo della gerarchia visualizzazione ad albero

Tipi di nodi:

  • Nodi di categoria, inclusi i subordinati:

    • Con identificatore (nome categoria)

    • Senza configurazione

      Una categoria combina le proprietà in una categoria, simile a un contenitore (senza poter memorizzare valori).

    • Consente la strutturazione gerarchica delle proprietà

    Esempio: Image, Label

  • Nodi, inclusi i subordinati:

    • Con identificatore (nomi di proprietà)

    • Con configurazione nelle colonne della vista ad albero, quindi visualizzata in font normale

    Esempio: Show image, Image

  • Nodi di proprietà standard

    • Selezionato dalle proprietà della cornice

    • In caratteri in grigio per indicare che la configurazione è sull'elemento frame, non qui

    • Il predefinito Posizione, Centro, Movimento assoluto, e Variabili di stato le proprietà vengono sempre aggiunte all'interfaccia (per impostazione predefinita).

    • Puoi aggiungere il Inoltrare gli input proprietà standard.

      Se la Configurazione degli ingressi viene utilizzata anche la proprietà standard, quindi gli input vengono inoltrati sia al frame stesso che alla visualizzazione di riferimento.

Valore di default

Visualizzato nel Proprietà vedi sotto Valore (se nient'altro è stato configurato lì)

A seconda del tipo di variabile come letterale o variabile

Esempio: 250

Tipo variabile

Tipo di variabile della proprietà, selezionato tra i tipi di dati disponibili a livello di progetto (tipi di dati di base, tipi di dati definiti dall'utente, blocchi funzione, POU della libreria)

Esempio: INT, PropertyNames.Colors

ID di testo

ID da un elenco di testo a livello di progetto per localizzare il nome della proprietà

Esempio: PropertyNames.Value

Descrizione ID

ID da un elenco di testo a livello di progetto che fa riferimento a una descrizione della proprietà

Esempio: PropertyNames.Value_Desc

Tipo di editore

Tipo di editor inline che si aprirà durante la configurazione della proprietà dell'elemento del frame:

Redattore per Testo, Variabile, Colore, Font, Casella di testo, Elenco delle prove, Immagine, o Casella combinata

Variabile

Collegamento alla variabile di interfaccia o alla variabile di progetto

Esempio: iIn, iMin, iMax, font, font.Label, sl.Label



Esempio 42. Esempio: Gauge visualizzazione

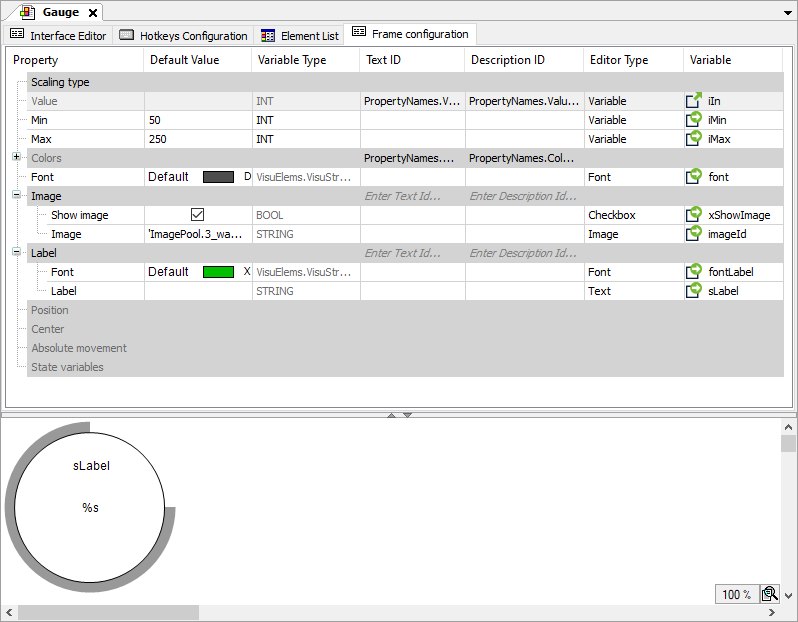

Figura 6. Configurazione telaio di Gauge
Configurazione telaio di Gauge


L'interfaccia del frame di Gauge ha come parametri le seguenti proprietà: Scaling type, Value, Min, Max, Colors, Font, Image, E Label. Inoltre, il default Position, Center, Absolute movement, E State variables le proprietà possono essere parametrizzate.
