Elemento di visualizzazione: Casella combinata, intero

Simbolo:


Categoria: Controlli comuni

L'elemento mostra i valori come una casella di riepilogo. Quando l'utente fa clic su una voce, l'ID della voce viene scritto in una variabile intera. Le voci nella casella di riepilogo possono provenire da un elenco e contenere immagini da un pool di immagini.

Proprietà dell'elemento

Sono disponibili tutte le proprietà degli elementi?

Tutte le proprietà sono disponibili solo dopo aver selezionato Avanzato opzione o la Tutte le categorie filtro in Proprietà.

Nome elemento

Esempio: List of product numbers

Suggerimento

Assegna nomi individuali agli elementi in modo che vengano trovati più velocemente nell'elenco degli elementi.

Tipo di elemento

Casella combinata, intero

Posizione

La posizione definisce la posizione e la dimensione dell'elemento nella finestra di visualizzazione. Si basa sul sistema di coordinate cartesiane. L'origine si trova nell'angolo in alto a sinistra della finestra. L'asse X orizzontale positivo corre verso destra. L'asse Y verticale positivo corre verso il basso.

X

La coordinata X (in pixel) dell'angolo in alto a sinistra dell'elemento

Esempio: 10

Y

La coordinata Y (in pixel) dell'angolo in alto a sinistra dell'elemento

Esempio: 10

Larghezza

Specificato in pixel

Esempio: 150

Altezza

Specificato in pixel

Esempio: 30

Suggerimento

È possibile modificare i valori trascinando la modulo _visu_icon_position_element.png simboli in altre posizioni nell'editor.

Variabile

Variabile

Variabile da modificare tramite la casella combinata

Per visualizzare i testi che corrispondono a un elenco, è necessario configurare anche un elenco di testi corrispondente.

Quando viene utilizzata un'enumerazione con supporto per elenchi di testo, non è necessario configurare alcun elenco di testo aggiuntivo.

  • Variabile (tipo di dati intero). Sono consentiti solo ID numerici.

    Esempio:

    PLC_PRG.iIDComboboxEntry

    PLC_PRG.eStateTrafficLight (vedere l'esempio riportato di seguito ”TrafficLight“)

  • Variabile di enumerazione con supporto per elenco di testo

    Esempio: PLC_PRG.eMyCombobox

    Dopo la selezione della variabile di enumerazione, il tipo di dati viene integrato automaticamente.

Elenco dei testi

Nome dell'elenco di testo le cui voci vengono visualizzate nella casella combinata espansa.

È possibile visualizzare un massimo di 32766 voci.

  • Identificatore dell'elenco di testo come stringa

    Esempio:

    'TextList_A'

    'TrafficLight' (Vedere TrafficLight esempio sotto)

    Gli ID dell'elenco di testo devono essere compresi nell'intervallo di valori di DWORD O DINT.

  • Vuoto

    • Quando viene specificata una variabile di enumerazione con supporto per elenchi di testo in Variabile proprietà

    • Quando viene visualizzato un solo pool di immagini

Gruppo di immagini

Nome del pool di immagini le cui immagini vengono visualizzate come voce in una casella combinata

Esempio: 'ImagePool_A'

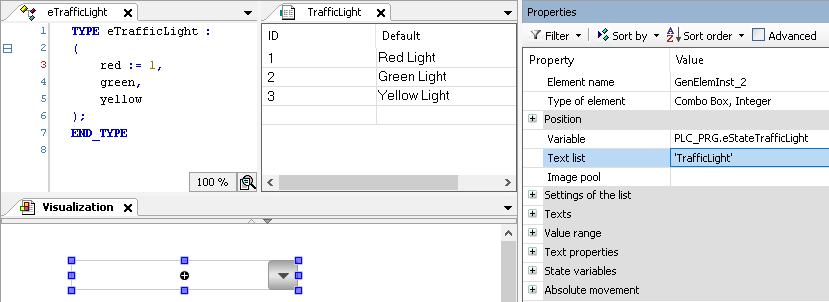

Esempio 28. Esempio

TrafficLight



Impostazioni dell'elenco

Elenco visualizzato che si espande quando un utente della visualizzazione fa clic sull'elemento.

Impostazione del numero di righe

  • Dallo stile:

  • Esplicito: Poi il Numero di righe visibili la proprietà appare sotto di essa.

Conta le righe visibili

Numero di righe visibili dell'elenco delle caselle combinate definito qui

  • Intero letterale

    Esempio: 5

  • Variabile (tipo di dati intero)

    Esempio: PLC_PRG.iNumberOfVisibleRows

Nota

L'immobile è disponibile solo quando il Impostazione del numero di righe la proprietà è impostata su Esplicito.

Altezza della riga

  • Dallo stile:

  • Letterale

    Esempio: 20

Altezza dell'immagine

Altezza dell'immagine (in pixel) dell'immagine visualizzata nella voce della casella di riepilogo

  • Dallo stile:

  • Intero letterale

    Esempio: 30

Nota

Le immagini vengono visualizzate solo quando viene specificato un valore in Piscina di immagini proprietà.

Larghezza dell'immagine

Larghezza dell'immagine (in pixel) dell'immagine visualizzata nella voce della casella di riepilogo

  • Dallo stile:

  • Letterale

    Esempio: 30

Nota

Le immagini vengono visualizzate solo quando viene specificato un valore in Piscina di immagini proprietà.

Offset dell'immagine

Fa apparire le immagini nella casella di riepilogo sfalsate (in pixel) dal margine sinistro.

Un offset di 0 significa che le immagini vengono visualizzate direttamente sul margine.

  • Dallo stile:

  • Letterale

    Esempio: 4

Nota

Le immagini vengono visualizzate solo quando viene specificato un valore in Piscina di immagini proprietà.

Dimensioni della barra di scorrimento

Dimensioni della barra di scorrimento (in pixel)

La barra di scorrimento viene visualizzata quando nella casella di riepilogo sono specificate più voci che in Numero di righe visibili.

Predefinito: 20

Testi

Descrizione comando

Stringa (senza virgolette singole diritte)

Esempio: Products of customer A

Il testo viene emesso come suggerimento. Se un segnaposto %<format string> è specificato nel testo, quindi il valore della variabile in Variabile di testo → Descrizione comando la proprietà viene emessa nella posizione del segnaposto.

Suggerimento

Utilizzare il Ctrl+accedere scorciatoia per aggiungere un'interruzione di riga.

Suggerimento

I testi specificati vengono trasferiti automaticamente al Elenco di testi globali elenco di testi. Pertanto, questi testi possono essere localizzati.

Intervallo di valori

Intervallo di valori limite

Requisito: è specificato un valore in Elenco di testo proprietà.

standard icon: solo il sottointervallo definito da Valore minimo Valore massimo proprietà viene visualizzato come una casella di riepilogo.

Limita l'elenco di testi a un sottointervallo. Questo sottointervallo viene visualizzato dalla casella combinata.

Valore minimo

ID della voce dell'elenco di testo da cui viene visualizzata una voce della casella combinata

  • letterale (ANY_NUM)

    Esempio: 5

  • Variabile (tipo di dati intero)

    Esempio: PLC_PRG.iFirstEntry

Valore massimo

ID della voce dell'elenco di testo fino alla quale vengono visualizzate le voci della casella combinata

  • letterale (ANY_NUM)

    Esempio: 10

  • Variabile (tipo di dati intero)

    Esempio: PLC_PRG.iLastEntry

Filtra le voci mancanti

Requisito: è specificato un valore in Elenco di testo proprietà.

standard icon: L'elenco dei testi viene aggiornato e tutti i testi (ID) non utilizzati vengono rimossi.

Proprietà del testo

Le proprietà ottengono valori fissi per le proprietà del testo e agiscono sui testi configurati in Testi → Testo O Testi → Tooltip.

Utilizzo di

  • Valori di stile predefiniti, vengono accettati i valori dello stile di visualizzazione

  • Impostazioni individuali

    Il Proprietà del testo individuali viene visualizzato il gruppo di proprietà. I valori possono essere personalizzati qui.

Proprietà del testo individuali

Allineamento orizzontale

Allineamento orizzontale del testo all'interno dell'elemento

Allineamento verticale

Allineamento verticale del testo all'interno dell'elemento

Font

Esempio: Predefinito

_cds_icon_three_dots.png: Il Font si apre la finestra di dialogo.

_cds_icon_arrow_down.png: Casella di riepilogo con caratteri di stile

Colore del carattere

Esempio: Nero

_cds_icon_three_dots.png: Il Colore si apre la finestra di dialogo.

_cds_icon_arrow_down.png: Casella di riepilogo con i colori dello stile

Trasparenza

Intero (intervallo di valori da 0 a 255)

Il valore trasparente determina la trasparenza del rispettivo colore.

255: Il colore è opaco.

0: Il colore è completamente trasparente.

Nota

Se il colore è un colore di stile e ha già un valore di trasparenza, questa proprietà è protetta da scrittura.

Variabili di stato

Le variabili controllano il comportamento dell'elemento in modo dinamico.

Invisibile

variabile (BOOL) per alternare la visibilità dell'elemento

TRUE: L'elemento non è visibile in fase di esecuzione.

Esempio: bIsVisible insieme a VAR bIsVisible : BOOL := FALSE; END_VAR

Disattiva gli ingressi

variabile (BOOL) per alternare l'operabilità dell'elemento

TRUE: Gli input dell'utente non hanno più alcun effetto in runtime. L'elemento viene visualizzato come disattivato.

Suggerimento

Il Invisibile la proprietà è supportata dalla funzionalità "Animazione client".

Centro

Le proprietà contengono valori fissi per le coordinate del punto di rotazione. Il punto di rotazione viene visualizzato nell'editor come _visu_icon_center_point.png simbolo e viene utilizzato come centro per la rotazione e il ridimensionamento.

Suggerimento

È anche possibile modificare i valori trascinando il _visu_icon_center_point.png simbolo in un'altra posizione nell'editor.

X

Coordinata X del punto di rotazione

Y

Coordinata Y del punto di rotazione

Movimento assoluto

Le proprietà possono essere assegnate a variabili IEC per controllare dinamicamente la posizione dell'elemento. Il punto di riferimento è l'angolo superiore sinistro dell'elemento. In fase di esecuzione, l'intero elemento viene spostato.

Movimento

X

  • Variabile (tipo di dato numerico) per la posizione X (in pixel)

    Esempio: PLC_PRG.iPos_X

Aumentando questo valore in fase di esecuzione, l'elemento viene spostato verso destra.

Y

Aumentando questo valore in fase di esecuzione, l'elemento viene spostato verso il basso.

Rotazione

Variabile (tipo di dato numerico) per l'angolo di rotazione (in gradi)

Esempio: PLC_PRG.iAngle1

Il punto medio dell'elemento ruota nel Centro punto. Questo punto di rotazione è mostrato come _visu_icon_center_point.png simbolo.

In fase di esecuzione, l'allineamento dell'elemento rimane invariato rispetto al sistema di coordinate della visualizzazione. Aumentando il valore, l'elemento viene ruotato verso destra.


Rotazione interna

Variabile (tipo di dato numerico) per l'angolo di rotazione (in gradi)

Esempio: PLC_PRG.iAngle2

In fase di esecuzione, l'elemento ruota attorno al punto di rotazione specificato in Centro In base al valore della variabile. Inoltre, l'allineamento dell'elemento ruota in base al sistema di coordinate della visualizzazione. Aumentando il valore nel codice, la rotazione avviene in senso orario.

Il punto di rotazione è mostrato come _visu_icon_center_point.png simbolo.

Nota

Se è specificato un angolo di rotazione statico nell' Posizione → Angolo proprietà, l'angolo di rotazione statico viene aggiunto all'angolo di rotazione variabile (offset) quando viene eseguita la visualizzazione.


Suggerimento

È possibile combinare le variabili in un Conversione di unità.

Suggerimento

IL X, E, Rotazione, E Rotazione interna le proprietà sono supportate dalla funzionalità "Animazione client".

Animazione

Suggerimento

Queste proprietà sono disponibili solo se hai selezionato Supporta le animazioni del cliente e la sovrapposizione di elementi nativi opzione nel Responsabile della visualizzazione.

Durata dell'animazione

Variabile per la durata (in millisecondi) in cui l'elemento esegue un'animazione

  • Variabile (valore intero)

    Esempio: Menu.tContent con VAR tContent : INT := 500; END_VAR

  • Letterale intero

    Esempio: 500

. Proprietà animabili

  • Movimento assoluto, Movimento, X, E

  • Movimento assoluto, Rotazione

  • Movimento assoluto, Rotazione interna

  • Movimento assoluto, Rotazione esterna

Il movimento animato viene eseguito quando almeno un valore di una proprietà animabile cambia. Il movimento eseguito non è a scatti, ma fluido entro la durata di animazione specificata. L'elemento di visualizzazione si sposta nella posizione specificata ruotando dinamicamente. Le transizioni sono fluide.

Sposta in primo piano

Variabile (BOOL ) per impostare l'elemento in primo piano

TRUE: Durante l'esecuzione, l'elemento di visualizzazione viene visualizzato in primo piano.

FALSE: In fase di esecuzione, l'elemento di visualizzazione viene visualizzato nel livello in cui è stato inserito nell'editor di visualizzazione.

Esempio: bIsInForeground con VAR bIsInForeground : BOOL := FALSE; END_VAR

Configurazione ingresso

Suggerimento

Il Configura il pulsante apre il Configurazione degli ingressi dialogo. Lì puoi assegnare azioni di follow-up all'evento.

OnValueChanged

Evento che attiva azioni di follow-up a causa di una variazione di valore

Quali azioni di follow-up vengono attivate è configurato in Configurazione ingresso dialogo.

Le azioni successive definite e la configurazione corrispondente vengono visualizzate sotto la proprietà dell'elemento.

Il OnValoreCambiato l'evento può essere disabilitato dal VISU_NO_VALUECHANGED definito dal compilatore nella finestra di dialogo delle proprietà dell'applicazione.

Permessi

Nota

Disponibile solo quando è impostata la gestione degli utenti per la visualizzazione.

Diritti di accesso pulsante

Apre il Diritti di accesso finestra di dialogo. Lì puoi modificare i privilegi di accesso per l'elemento.

. Messaggi di stato:

  • Non impostato. Pieni diritti.: Diritti di accesso per tutti i gruppi di utenti : operabile

  • I diritti sono stabiliti: Diritti limitati: L'accesso è limitato ad almeno un gruppo.
