Modifica degli stili di visualizzazione nell'editor

Uno stile è un file XML con l'estensione del file *.visustyle.xml. Contiene un insieme specifico di proprietà di stile di cui viene automaticamente verificata la coerenza.

Puoi creare un nuovo stile o personalizzare uno stile esistente. A tale scopo viene fornito l'editor dello stile di visualizzazione.

Se personalizzi uno stile, viene creato un nuovo stile come una gerarchia di stili. Una gerarchia è composta da almeno due stili basati l'uno sull'altro. La profondità di nidificazione è illimitata. Una gerarchia viene identificata semplicemente con il suo stile derivato superiore. È possibile derivare più stili diversi da uno stile di base estendendo gli stili con proprietà di stile differenti. Ciò consente di risparmiare memoria e quindi dovrebbe essere il tuo metodo preferito.

Uno stile di base non deve essere coerente per se stesso. Invece, devi identificarlo come uno stile incompleto. Solo lo stile derivato dall'alto deve essere coerente.

Per ulteriori informazioni, vedere: Voci nello stile di visualizzazione

Esempio di una gerarchia di stili

Esempio 58. Stile Petrostyle

In uno stile parziale, puoi combinare qualsiasi proprietà di stile per formare gerarchie efficienti senza doversi preoccupare della coerenza. Ad esempio, puoi raccogliere tutti i riferimenti alle immagini in uno stile parziale. Quindi si deriva lo stile e si definiscono più proprietà di stile per i colori. Anche questo stile è incompleto. Deriva di nuovo lo stile e definisci più proprietà di stile per i suoi caratteri. Lo stile superiore ora è completamente.

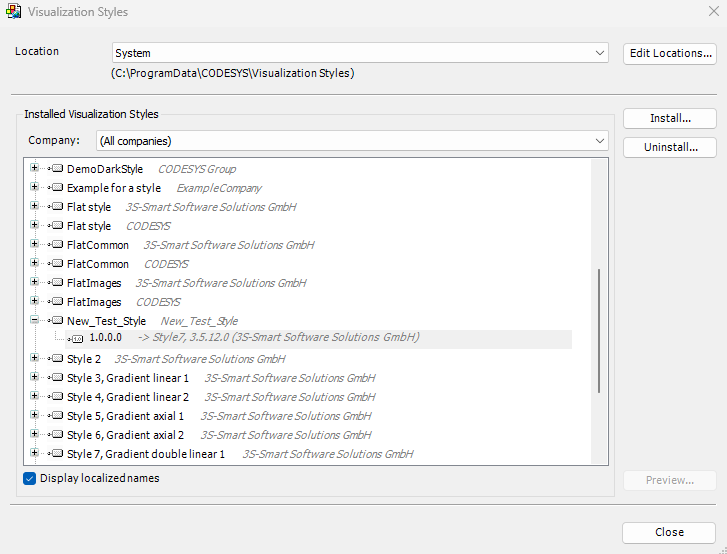

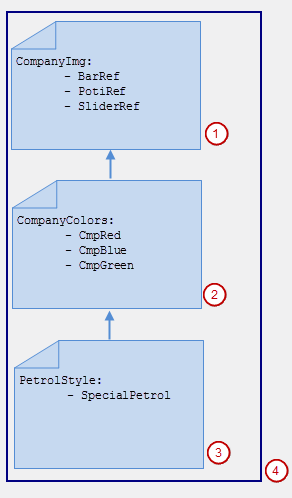

  1. CompanyImg è uno stile parziale che definisce i riferimenti alle immagini.

  2. CompanyColor è uno stile derivato parziale basato su CompanyImg e definisce anche i colori.

  3. PetrolStyle è uno stile completo e derivato basato su CompanyColor e definisce anche un colore speciale.

  4. La gerarchia degli stili comprende PetrolStyle, CompanyColor, e CompanyImg.



Nell'Editor degli stili di visualizzazione è possibile aprire uno stile, definirne le proprietà e localizzarne il nome. Se lo stile è coerente, puoi installarlo nel repository degli stili di visualizzazione. L'editor non è integrato in CODESYS Development System.

Nomi per le proprietà di stile

Una proprietà di stile è una voce per un colore specifico, un carattere specifico o un riferimento a un'immagine specifica.

Se questo nome contiene un trattino, l'editor dello stile di visualizzazione può ordinare le proprietà dello stile in base ai termini prefissati prima del trattino e visualizzarle in una gerarchia. Altrimenti i nomi possono essere ordinati in ordine alfabetico o in ordine sequenziale o in ordine sequenziale (come salvato nel file XML). CODESYS visualizza le proprietà dello stile nell'ordine dei nomi effettivamente salvati nel file XML per lo stile.

Esempio: Element-Alarm-Fill-Color

Avvio dell'editor in CODESYS Development System

  1. Fare doppio clic su Responsabile della visualizzazione oggetto.

    Si apre l'editor.

  2. Sul Impostazioni scheda, nel Impostazioni di stile gruppo, fare clic su _visu_icon_activate_style_editor_cmds.png simbolo.

  3. Clic Apri l'editor di stile dalla casella di riepilogo.

    Il Editor dello stile di visualizzazione si apre.

Avvio dell'editor indipendentemente da CODESYS

  • Scegliere Editor dello stile di visualizzazione dalla cartella di installazione CODESYS nel menu Start. Se si dispone di un'installazione standard, questo collegamento si trova nella cartella di installazione: CODESYS.

    Si apre l'editor dello stile di visualizzazione.

Derivazione degli stili di visualizzazione

Suggerimento

Questo è il modo consigliato per creare uno stile che combini le proprietà di stile esistenti con quelle nuove.

Procedura. Avvio dell'editor in CODESYS e stili derivati

Requisiti: CODESYS è aperto con un progetto contenente una visualizzazione.

  1. Fare doppio clic su Responsabile della visualizzazione oggetto nell'albero dei dispositivi.

    Si apre l'editor.

  2. Sul Impostazioni scheda, nel Impostazioni di stile gruppo, fare clic su _visu_icon_activate_style_editor_cmds.png simbolo.

    Si apre un elenco di comandi.

  3. Clic Crea e modifica stile derivato.

    Si apre l'editor dello stile di visualizzazione e il file Crea nuovo stile di visualizzazione si apre la finestra di dialogo.

  4. Specifica un nome.

  5. Seleziona una directory.

  6. Seleziona uno stile di base. Lo stile predefinito è impostato in CODESYS. Puoi anche selezionare uno stile dal repository.

    Il nuovo stile viene visualizzato nell'Editor degli stili di visualizzazione. Le proprietà dello stile dallo stile di base vengono visualizzate in giallo.

  7. Aggiungi una nuova proprietà di stile o modifica un valore esistente.

  8. Fornisci una versione per lo stile e fai clic File → Salva e installa.

    Lo stile è installato nel repository. Il requisito di memoria è basso perché viene salvata solo la proprietà di stile aggiunta nel passaggio 7.

Copia degli stili di visualizzazione

Requisiti: CODESYS è aperto con un progetto contenente una visualizzazione.

  1. Fare doppio clic su Responsabile della visualizzazione oggetto nell'albero dei dispositivi.

    Si apre l'editor.

  2. Sul Impostazioni scheda, nel Impostazioni di stile gruppo, fare clic su _visu_icon_activate_style_editor_cmds.png simbolo.

    Si apre un elenco di comandi.

  3. Clic Copia e modifica stile.

    L'editor dello stile di visualizzazione si apre con il file Apri lo stile esistente come copia dialogo.

  4. Seleziona quale stile deve essere copiato (Stile).

  5. Digita una directory in "Destinazione" e fai clic ok.

    Il nuovo stile viene visualizzato nell'Editor degli stili di visualizzazione. Tutte le proprietà dello stile sono identiche a quelle dello stile copiato.

  6. Specifica un nome.

  7. Aggiungi una nuova proprietà di stile o modifica il valore di una proprietà di stile esistente.

  8. Fornisci una versione per lo stile e fai clic File → Salva e installa.

    Lo stile è installato nel repository e le proprietà di stile sono identiche alla proprietà di stile aggiunta, ad eccezione della proprietà di stile aggiunta nel passaggio 8. Il requisito di memoria è elevato perché le proprietà di stile comuni sono definite in entrambi gli stili.

Creazione di nuovi stili di visualizzazione

Requisiti: CODESYS è aperto con un progetto contenente una visualizzazione.

  1. Fare doppio clic su Responsabile della visualizzazione oggetto nell'albero dei dispositivi.

    Si apre l'editor.

  2. Sul Impostazioni scheda, nel Impostazioni di stile gruppo, fare clic su _visu_icon_activate_style_editor_cmds.png simbolo.

    Si apre un elenco di comandi.

  3. Clic Apri l'editor di stile.

    Si apre l'editor dello stile di visualizzazione.

  4. Clic File → Nuovo stile.

    Il Crea nuovo stile di visualizzazione si apre la finestra di dialogo.

  5. Specifica un nome. Specificare uno stile di base.

  6. Specificare una directory e fare clic ok per chiudere la finestra di dialogo.

    Il nuovo stile viene visualizzato nell'Editor degli stili di visualizzazione.

  7. Aggiungi una nuova proprietà di stile.

  8. Fornisci una versione per lo stile e fai clic File → Salva e installa.

    Lo stile viene installato nel repository degli stili di visualizzazione con il numero di versione.

Aggiunta di una proprietà di stile

Utilizzando l'Editor stile di visualizzazione, puoi modificare uno stile da salvare e installare come nuova versione.

Requisito: l'editor degli stili di visualizzazione è aperto con uno stile.

  1. Sul Proprietà di stile scheda, selezionare una proprietà di stile e fare clic Stili → Nuovo stile (in seguito).

    Viene aggiunta una nuova proprietà di stile.

  2. Sul Generale scheda, digita un nuovo numero di versione nel file Versione collocamento.

  3. Clic File → Salva e installa.

    Le modifiche vengono salvate e lo stile viene installato nel repository come nuova versione.

Localizzazione delle proprietà di stile

È possibile assegnare un nome dipendente dalla lingua a una proprietà di stile. CODESYS visualizza una proprietà di stile in base al nome localizzato, a seconda delle impostazioni della lingua in Strumenti → Opzioni nel Impostazioni internazionali categoria.

Requisito: l'editor degli stili di visualizzazione è aperto con uno stile.

  1. Traduci il nome della proprietà di stile nella lingua localizzata in Localizzazione scheda.

  2. Fornire una versione per il file su Generale scheda.

  3. Clic Salva e installa.

    Lo stile modificato viene installato nel repository in cui è attualmente selezionato CODESYS.

  4. Aggiorna lo stile.

  5. Imposta le impostazioni della lingua in CODESYS alla lingua localizzata.

  6. Aprire una visualizzazione e selezionare un elemento. Le impostazioni di stile nelle sue proprietà vengono visualizzate nella lingua localizzata.
