Voci nello stile di visualizzazione

Di seguito vengono descritte le voci di stile che l'utente deve conoscere per influenzare l'aspetto della visualizzazione o degli elementi.

Uno stile di visualizzazione può essere sostanzialmente modificato con il Editor dello stile di visualizzazione. Puoi chiamare l'editor nel Visualization Manager. Se uno stile è preimpostato lì, puoi aprire l'editor con quello stile per creare un nuovo stile (derivato da esso). Dal nostro punto di vista, questo è il modo più semplice per creare il proprio stile di visualizzazione.

Continua come segue:

Seleziona uno stile di visualizzazione che si avvicina di più a ciò che desideri.

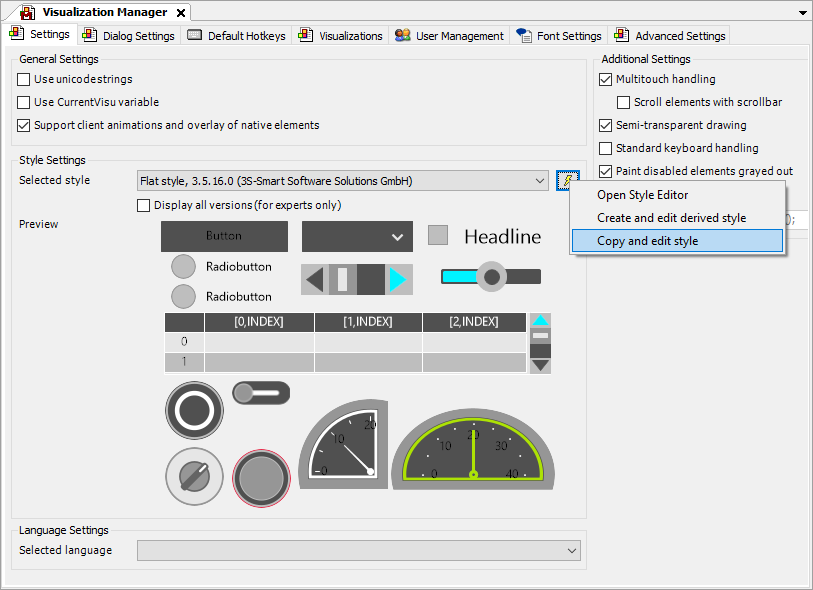

In Visualization Manager, utilizzare il file Copia e modifica stile comando.

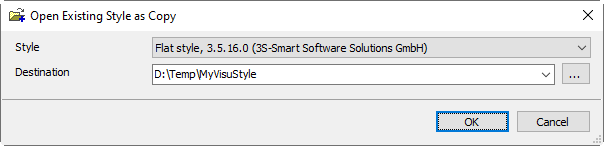

Selezionare una cartella vuota, confermare la finestra di dialogo e modificare lo stile nel file Editor dello stile di visualizzazione.
Si apre l'editor dello stile di visualizzazione. Le voci di stile possono essere trovate sul Proprietà di stile scheda.
Usa l'icona di comando per alternare la modalità di inserimento.
La modalità di inserimento sul Proprietà di stile la scheda è impostata su piatta.

Importante

Quando la modalità di inserimento è impostata su piatto, puoi applicare i nomi delle voci di stile dalle tabelle seguenti.

Font

Puoi creare qualsiasi numero di caratteri con nomi.

Questi caratteri possono quindi essere selezionati nelle proprietà dell'elemento di visualizzazione in Proprietà del testo – Font.

Entrata di stile	Tipo	Descrizione
Font-Standard	Font	Utilizzato in diversi elementi come impostazione di carattere predefinita per il carattere
Font-Heading	Font
Tooltip-Font	Font	>= CODESYS Visualization 4.4.0.0 Utilizzato come carattere per i suggerimenti Nota: Attualmente, solo `FontName` e `FontSize` sono supportati.

Entrata di stile

Tipo

Descrizione

Font-Standard

Font

Utilizzato in diversi elementi come impostazione di carattere predefinita per il carattere

Font-Heading

Font

Tooltip-Font

Font

>= CODESYS Visualization 4.4.0.0

Utilizzato come carattere per i suggerimenti

Nota: Attualmente, solo FontName e FontSize sono supportati.

Colori

Colori nella sintassi RGB:

0x<alpha><red><green><blue>

Se non esiste una descrizione, il nome della voce di stile dovrebbe essere autoesplicativo. È possibile creare qualsiasi numero di colori con nomi. Questi colori possono quindi essere selezionati quando nelle proprietà viene fornita una configurazione colore statica.

Entrata di stile	Tipo	Descrizione
Visualization-Background-Color	Color	Colore per l'intero sfondo della visualizzazione e per il riempimento della vista isotropica
Dialog-ModalBackgroundColor	Color	Colore semitrasparente usato per scurire lo sfondo quando si apre una finestra di dialogo
Element-Control-Color	Color	Colore per riempire un elemento di visualizzazione (Pulsante, Tavolo, Barra di scorrimento, eccetera.)
Element-Control-BrightColor	Color	Colore per Scatola rotante, Cursore, e Tavolo
Element-Control-DarkColor	Color	Colore di sfondo per Scatola rotante, Cursore, e Tavolo
Element-Frame-Color	Color	Colore della cornice della maggior parte degli elementi
Element-Fill-Color	Color	Colore di riempimento degli elementi (esempio: Campo di testo)
Element-Background-Color	Color	Colore di sfondo per Tavolo, Tabella degli allarmi, Bandiera di allarme, e Editor di testo
Element-Alarm-Frame-Color	Color	Usato in Pulsante, Barra di scorrimento, Casella di testo, e Scatola rotante
Element-Alarm-Fill-Color	Color	Usato in Pulsante, Barra di scorrimento, Casella di testo, e Scatola rotante
Element-Alarm-Color	Color	Richiesto per la compatibilità con i progetti V3.4
Element-Table-Grid-Color	Color	Usato in Tavolo
Element-Table-SelectionColor	Color	Usato in Tavolo
Element-GroupBox-FrameColor	Color	Usato in Casella di gruppo
BasicElement-Frame-Color	Color	Usato in Rettangolo, Poligono, Torta, e Linea come colore predefinito per la cornice
BasicElement-Fill-Color	Color	Usato in Rettangolo, Poligono, Torta, e Linea come colore di riempimento predefinito
BasicElement-Alarm-Frame-Color	Color	Usato in Rettangolo, Poligono, Torta, e Linea come colore di allarme predefinito per la cornice
BasicElement-Alarm-Fill-Color	Color	Usato in Rettangolo, Poligono, Torta, e Linea come colore di riempimento predefinito per un allarme
Dialog-HeaderColor	Color	Utilizzato in Numpad/Keypad per il colore dell'intestazione
Dialog-ButtonColor	Color	Utilizzato in Numpad/Keypad per il colore dei pulsanti
Dialog-BackgroundColor	Color	Utilizzato in Numpad/Keypad per il colore di sfondo

Colori senza descrizione

Questa sezione descrive i colori per i singoli elementi. Se desideri personalizzare i colori di questi elementi, il modo più semplice è impostare i nomi dei colori, installare lo stile e controllare l'effetto sull'elemento all'interno della visualizzazione.

Questa sezione contiene anche voci di stile che si spiegano da sole per nome.

Entrata di stile	Tipo
Element-Button-FontColor	Color
Element-Selection-Background-Color	Color
Element-Selection-Font-Color	Color
Progressbar-Color	Color
Progressbar-Frame-Color	Color
Element-ComboArray-Selection-Color	Color
Font-Default-Color	Color
Font-Default-BrightColor	Color
Element-Slider-ScaleColor	Color
Element-ComboBoxInteger-Selection-Color	Color
Element-Potentiometer-ScaleColor	Color
Element-Potentiometer-LabelFontColor	Color
Element-Meter-ScaleColor	Color
Element-Meter-LabelFontColor	Color
Element-Meter-ArrowColor	Color
Element-Bar-ScaleColor	Color
Element-Bar-GraphColor	Color
Dialog-ScrollbarColor	Color
Descrizione comandi >= CODESYS Visualization 4.4.0.0
Tooltip-Font-Color	Color
Tooltip-Border-Color	Color
Tooltip-Fill-Color	Color
Elemento di visualizzazione: Schede
Element-TabControl-SecondFrameColor	Color
Element-TabControl-BrightColor	Color
Elemento di visualizzazione: Istogramma
Element-Histogram-Background-FirstColor	Color
Element-Histogram-Background-SecondColor	Color
Elemento di visualizzazione: Tavolo
Element-Table-ColumnHeader-Color	Color
Element-Table-Grid-Color	Color
Element-Table-Rows-FirstColor	Color
Element-Table-Rows-SecondColor	Color
Elemento di visualizzazione: Barra di scorrimento
Element-Scrollbar-KnobColor	Color
Element-Scrollbar-BackgroundClickColor	Color
Element-Scrollbar-ScrollAreaColor	Color
Element-Scrollbar-ButtonColor	Color
Elemento di visualizzazione: Orologio analogico
Element-Clock-CenterPoint-Color	Color
Element-Clock-Hands-HourHandColor	Color
Element-Clock-Hands-MinuteHandColor	Color
Element-Clock-Hands-SecondsHandColor	Color
Element-Clock-Lines-Color	Color
Element-Clock-Numerics-FontColor	Color
Elemento di visualizzazione: Date picker
Element-DatePicker-MainArea-SelectedDay-FrameColor	Color
Element-DatePicker-MainArea-SelectedDay-FontColor	Color
Element-DatePicker-MainArea-SelectedDay-BackColor	Color
Element-DatePicker-MainArea-OtherMonth-FrameColor	Color
Element-DatePicker-MainArea-OtherMonth-FontColor	Color
Element-DatePicker-MainArea-OtherMonth-BackColor	Color
Element-DatePicker-MainArea-HeaderDay-LineColor	Color
Element-DatePicker-MainArea-HeaderDay-FrameColor	Color
Element-DatePicker-MainArea-HeaderDay-FontColor	Color
Element-DatePicker-MainArea-HeaderDay-BackColor	Color
Element-DatePicker-MainArea-CurrMonth-FrameColor	Color
Element-DatePicker-MainArea-CurrMonth-FontColor	Color
Element-DatePicker-MainArea-CurrMonth-BackColor	Color
Element-DatePicker-MainArea-CurrentDay-FrameColor	Color
Element-DatePicker-MainArea-CurrentDay-FontColor	Color
Element-DatePicker-MainArea-CurrentDay-BackColor	Color
Element-DatePicker-MainArea-Background-FrameColor	Color
Element-DatePicker-MainArea-Background-BackColor	Color
Element-DatePicker-Header-FontColor	Color
Element-DatePicker-Header-BackgroundColor	Color
Element-DatePicker-Header-ArrowPressedColor	Color
Element-DatePicker-Header-ArrowColor	Color
Elemento di visualizzazione: Selezione data/ora
Element-DateTimePicker-SelectedCell-FrameColor	Color
Element-DateTimePicker-SelectedCell-FontColor	Color
Element-DateTimePicker-SelectedCell-BackColor	Color
Element-DateTimePicker-ElemRect-BackColor	Color
Element-DateTimePicker-Cell-FrameColor	Color
Element-DateTimePicker-Cell-FontColor	Color
Element-DateTimePicker-Cell-BackColor	Color
Element-DateTimePicker-Arrow-ArrowPressedColor	Color
Element-DateTimePicker-Arrow-ArrowColor	Color
Elemento di visualizzazione: Selettore intervallo di tempo per Tendenza elemento
Solo in `Flat style`
Element-TimeSelector-ButtonColor	Color
Element-TimeSelector-ButtonPressedColor	Color
Element-TimeSelector-ButtonFrameColor	Color
`Flat style`, `Basic style`, `White style`
Element-TimeSelector-ButtonPressedFontColor	Color
Elemento di visualizzazione: Selettore intervallo di date
Solo in `Flat style`
Element-DateRangeSelector-ButtonColor	Color
Element-DateRangeSelector-ArrowColor	Color
Element-DateRangeSelector-KnobColor	Color
Element-DateRangeSelector-KnobMarkerColor	Color
Element-DateRangeSelector-KnobMarkerPressedColor	Color
Element-DateRangeSelector-ScrollbarBackgroundColor	Color
Element-DateRangeSelector-ScrollbarBackgroundColorHighlighted	Color
Solo in `White style`
Element-DateRangeSelector-ArrowFrameColor	Color
Element-DateRangeSelector-ArrowPressedFrameColor	Color
Element-DateRangeSelector-ArrowDisabledColor	Color
Element-DateRangeSelector-ArrowDisabledFrameColor	Color
`Flat style`, `Basic style`, e `White style` Inoltre `TimeRangeKnobLines Highlighted`
Element-DateRangeSelector-ArrowPressedColor	Color
Altro, `Basic style`, `White style`
Element-DateRangeSelector-ScrollbarBackgroundFrameColor	Color
Solo altro
Element-DateRangeSelector-ScrollbarBackgroundFrameColorHighlighted	Color
Element-DateRangeSelector-TimeScaleColor	Color
Element-DateRangeSelector-TimeScaleFrameColor	Color
Element-DateRangeSelector-MajorTickMarkColor	Color
Element-DateRangeSelector-MinorTickMarkColor	Color
Element-DateRangeSelector-TimeRangeBorderFrameColor	Color
Element-DateRangeSelector-TimeRangeBorderColorHighlighted	Color
Element-DateRangeSelector-ZoomOutRectangleColor	Color
Element-DateRangeSelector-RubberRectangleColor	Color
Altro, `Basic style`, `White style`
Element-DateRangeSelector-TimeRangeBorderFrameColorHighlighted	Color
Element-DateRangeSelector-TimeRangeBorderLinesColor	Color
Element-DateRangeSelector-TimeRangeBorderKnobColor	Color
Element-DateRangeSelector-TimeRangeBorderKnobFrameColor	Color

immagini

I file di immagine possono essere utilizzati per modificare l'aspetto dei controlli, come contatori, pulsanti di opzione, caselle di controllo, spie e interruttori.

Entrata di stile	Tipo
RadioButtonUnchecked	Image
RadioButtonChecked	Image
CheckboxUnchecked	Image
CheckboxChecked	Image

Voci di stile aggiuntive

Entrata di stile	Tipo	Descrizione
Style	STRING	Impostazioni possibili: `STYLE_WHITE , STYLE_BASIC, STYLE1_XP, STYLE2_W7, STYLE3_GRADIENT1_LINEAR1, STYLE4_GRADIENT2_LINEAR2, STYLE5_GRADIENT3_AXIAL1, STYLE6_GRADIENT4_AXIAL2, STYLE7_GRADIENT5_DOUBLELINEAR1, STYLE8_GRADIENT6_DOUBLELINEAR2, STYLE9_FLAT`
Textfield-Shadow	STRING	`DEEPENED, NONE, RAISED`
Text-Margin-Horizontal	DINT
Text-Margin-Vertical	DINT
Scrollbar-Background-From-Style	DINT	Per Barra di scorrimento: `paint background with element-background-color: 0; use element-color: 1`
Element-Meter-TransparentColor	UDINT
Element-Meter-Meter90-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Meter-Meter90-Common-ScaleMovement	DINT
Element-Meter-Meter180-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Meter-Meter180-Common-ScaleMovement	DINT
Element-Meter-Meter360-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Meter-Meter360-Common-ScaleMovement	DINT
Element-BarDisplayImage-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Potentiometer-Common-ScaleLength	DINT
Element-Potentiometer-TransparentColor	UDINT
Element-Potentiometer-Potentiometer360-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
RadioButton-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
RadioButton-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
Checkbox-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
Checkbox-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
ComboBoxInteger-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
ComboBoxInteger-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
ComboBoxInteger-ImageHeight	DINT
ComboBoxInteger-ImageWidth	DINT
ComboBoxInteger-ImageOffset	DINT
ComboBoxInteger-HeightRows	DINT
ComboBoxInteger-VisibleRows	DINT
SpinControl-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
SpinControl-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
Element-Switch-TransparentColor	UDINT
Element-Switch-DipSwitch-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-RockerSwitch-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-RotarySwitch-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PowerSwitch-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PushSwitch-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PushSwitchLed-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PushSwitch-UsePushedImage	STRING	`TRUE\|FALSE`
Element-Switch-PushSwitchLed-UsePushedImage	STRING	`TRUE\|FALSE`
Element-Switch-PowerSwitch-UsePushedImage	STRING	`TRUE\|FALSE`
Element-Lamp-TransparentColor	UDINT
Element-Lamp-Lamp1-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
TabControl-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
TabControl-Frame-Border	DINT
TabControl-Text-Frame-Border	DINT
GroupBox-Text-Frame-Border	DINT
Button-Image-Frame	DINT
Button-Absolut-TextOffset-Left	DINT
Button-Absolut-TextOffset-Right	DINT
Button-Absolut-TextOffset-Top	DINT
Button-Absolut-TextOffset-Bottom	DINT
Checkbox-Framesize	UDINT
RadioButton-Framesize	UDINT
RadioButton-Rowheight	UDINT
Element-ComboArray-HeightBox	DINT
TabControl-Frame-Border	DINT
TabControl-Text-Frame-Border	DINT
TabControl-TabHeight	DINT
Element-Meter-Meter90-Common-UnitOffset	DINT
Element-Meter-Meter90-Common-ScaleLength	DINT
Element-Meter-Meter90-Common-OriginOffsetFactor	DINT
Element-Meter-Meter90-Common-NeedleMovement	DINT
Element-Meter-Meter90-Common-LabelOffset	DINT
Element-Meter-Meter360-Common-UnitOffset	DINT
Element-Meter-Meter360-Common-ScaleLength	DINT
Element-Meter-Meter360-Common-OriginalOffset	DINT
Element-Meter-Meter360-Common-NeedleMovement	DINT
Element-Meter-Meter360-Common-LabelOffset	DINT
Element-Meter-Meter180-Common-UnitOffset	DINT
Element-Meter-Meter180-Common-ScaleLength	DINT
Element-Meter-Meter180-Common-OriginOffsetFactor	DINT
Element-Meter-Meter180-Common-NeedleMovement	DINT
Element-Meter-Meter180-Common-LabelOffset	DINT
Element-Potentiometer-Common-UnitOffset	DINT
Element-Potentiometer-Common-ScaleMovement	DINT
Element-Potentiometer-Common-OriginalOffset	DINT
Element-Potentiometer-Common-NeedleMovement	DINT
Element-Potentiometer-Common-LabelOffset	DINT
Dialog-UseHeaderColor	DINT	`1: True`, usa il colore dalla gamma di colori `0: False`
Elemento di visualizzazione: Orologio analogico
Element-Clock-Positioning-HandSizeFactor	UDINT
Element-Clock-Positioning-LineMovement	UDINT
Element-Clock-Positioning-NumericMovement	UDINT
Element-Clock-Type-Fallback	STRING	Esempio: `Gray`
Element-Clock-Types	STRING	Esempio: `Yellow\|Red\|Green\|Blue\|Gray`
Elemento di visualizzazione: Date picker
Element-DatePicker-MainArea-SelectedDay-ShowFrame	UDINT
Element-DatePicker-MainArea-SelectedDay-ShowBack	UDINT
Element-DatePicker-MainArea-SelectedDay-RectType	UDINT
Element-DatePicker-MainArea-SelectedDay-LineWidth	UDINT
Element-DatePicker-MainArea-OtherMonth-ShowOtherM	UDINT
Element-DatePicker-MainArea-OtherMonth-ShowFrame	UDINT
Element-DatePicker-MainArea-OtherMonth-ShowBack	UDINT
Element-DatePicker-MainArea-OtherMonth-RectType	UDINT
Element-DatePicker-MainArea-OtherMonth-LineWidth	UDINT
Element-DatePicker-MainArea-HeaderDay-ShowLine	UDINT
Element-DatePicker-MainArea-HeaderDay-ShowFrame	UDINT
Element-DatePicker-MainArea-HeaderDay-ShowBack	UDINT
Element-DatePicker-MainArea-HeaderDay-RectType	UDINT
Element-DatePicker-MainArea-HeaderDay-LineWidth	UDINT
Element-DatePicker-MainArea-HeaderDay-HeaderLineWidth	UDINT
Element-DatePicker-MainArea-CurrentMonth-ShowFrame	UDINT
Element-DatePicker-MainArea-CurrentMonth-ShowBack	UDINT
Element-DatePicker-MainArea-CurrentMonth-RectType	UDINT
Element-DatePicker-MainArea-CurrentMonth-LineWidth	UDINT
Element-DatePicker-MainArea-CurrentDay-ShowFrame	UDINT
Element-DatePicker-MainArea-CurrentDay-ShowBack	UDINT
Element-DatePicker-MainArea-CurrentDay-RectType	UDINT
Element-DatePicker-MainArea-CurrentDay-LineWidth	UDINT
Element-DatePicker-MainArea-Background-ShowBack	UDINT
Element-DatePicker-Header-ShowBackground	UDINT
Element-DateTimePicker-SelectedCell-ShowFrame	UDINT
Element-DateTimePicker-SelectedCell-ShowBackground	UDINT
Element-DateTimePicker-SelectedCell-RectangleType	UDINT
Element-DateTimePicker-SelectedCell-FrameWidth	UDINT
Element-DateTimePicker-ElementRect-ShowBackground	UDINT
Element-DateTimePicker-Cell-ShowFrame	UDINT
Element-DateTimePicker-Cell-ShowBackground	UDINT
Element-DateTimePicker-Cell-RectangleType	UDINT
Element-DateTimePicker-Cell-FrameWidth	UDINT
Element-DateTimePicker-Arrow-ShowArrow	UDINT
Elemento di visualizzazione: Barra di scorrimento
Scrollbar-Background-From-Style	DINT
Element-Scrollbar-OnlyKnob	DINT	Il nuovo aspetto della barra di scorrimento è stato implementato per i seguenti stili: `Flat style` `White style` `Basic style` La nuova barra di scorrimento quindi non ha pulsanti di scorrimento su/giù/sinistra/destra. Inoltre, non c'è etichetta sulla manopola. La manopola è più ampia/più alta dello sfondo della barra di scorrimento. La larghezza/altezza delle barre di scorrimento preimpostate nelle proprietà fornisce la larghezza/altezza della manopola. Nota: il nuovo aspetto può essere abilitato tramite l'impostazione `Element-Scrollbar-OnlyKnob` a <>0 nello stile di visualizzazione.
Element-Scrollbar-Knob-RoundRectRadius	DINT
Element-Scrollbar-Knob-FixedLength	DINT
Descrizione comando
Tooltip-Border-Width	UDINT
Elemento di visualizzazione: Rettangolo
Elemento di visualizzazione Rettangolo arrotondato
Element-RoundRect-Radius	DINT	Il raggio del rettangolo arrotondato
Elemento di visualizzazione: Istogramma
Element-Histogram-Opaque-Background	STRING	`TRUE\|FALSE`

In questa sezione:

Voci nello stile di visualizzazione

Importante

Font

Colori

Colori senza descrizione

immagini

Voci di stile aggiuntive

Risultati della ricerca
