Visualizzazione delle variabili array come grafico XY

Nel Grafico cartesiano XY Elemento di visualizzazione, è possibile visualizzare le variabili array come curve. Nel caso di più variabili array, vengono utilizzati un asse X condiviso e più assi Y. Le variabili array da visualizzare e il design ottico delle curve vengono specificati in una finestra di dialogo di configurazione separata. Fare clic su _visu_icon_xy_chart.png Grafico XY proprietà element per aprire questa finestra di dialogo. Affinché l'utente possa modificare i dati della curva in fase di esecuzione, è necessario fornire gli elementi di visualizzazione appropriati con una configurazione di input corrispondente.

Nel Variabili di controllo Proprietà dell'elemento, è possibile inserire variabili applicative che possono essere utilizzate per ingrandire il grafico o spostarlo in un'altra posizione. In base a ciò, è possibile impostare un'opzione di input per l'utente in un elemento di visualizzazione corrispondente in fase di esecuzione.

Visualizzazione dei dati come una curva nel sistema di coordinate cartesiane

Situazione iniziale: un progetto è aperto. L'applicazione in esso contenuta fornisce i dati dell'array. PLC_PRG.DataX E PLC_PRG.DataY, che deve essere visualizzata come una curva nel sistema di coordinate cartesiane.

PROGRAM PLC_PRG
VAR
    DataX : ARRAY [1..200] OF REAL ;
    DataY : ARRAY [1..200] OF REAL ;
    xDoIt : BOOL := FALSE;
    ix : INT;
END_VAR
IF xDoIt THEN
    xDoIt := FALSE;
    FOR ix := 1 TO 200 BY 1 DO
        DataX[ix] := (ix * 0.2) + 0.1;
        DataY[ix] := (ix * 0.1);
    END_FOR
    xDoIt := TRUE;
END_IF

Procedura. Configurazione del Grafico cartesiano XY elemento
  1. Nel Dispositivi vista, aggiungi una visualizzazione sotto l'applicazione. Assegna il nome VisMain alla visualizzazione.

    L'editor di visualizzazione è aperto.

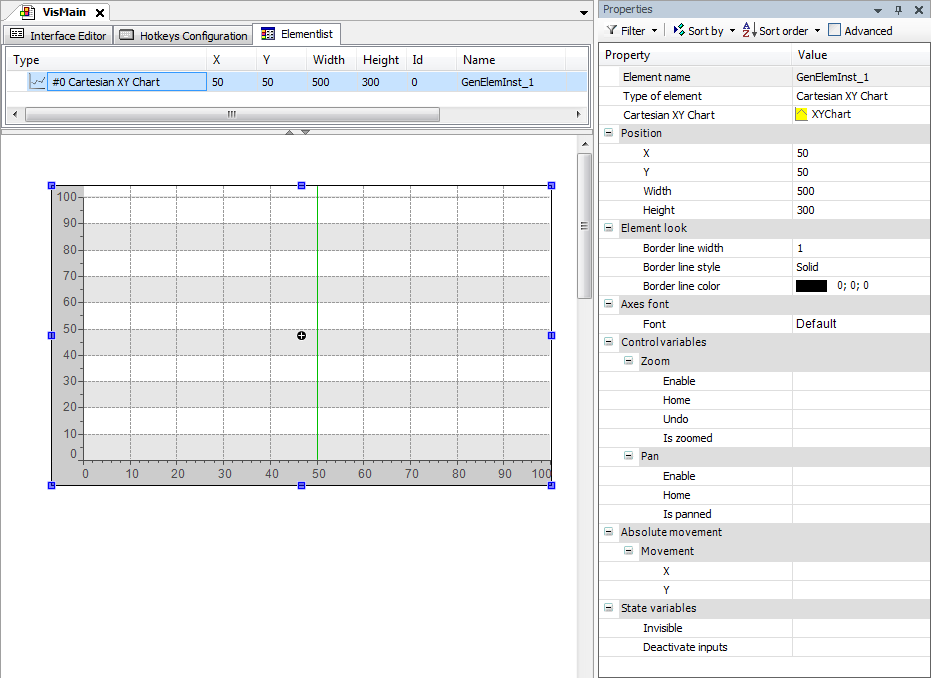

  2. Nel Strumenti di visualizzazione visualizza, seleziona e trascina il Grafico cartesiano XY elemento all'editor.

  3. Seleziona il nuovo elemento e aprilo Proprietà visualizzazione.

  4. Nel Grafico cartesiano XY proprietà, fare clic su _visu_icon_xy_chart.png Grafico XY. valore.

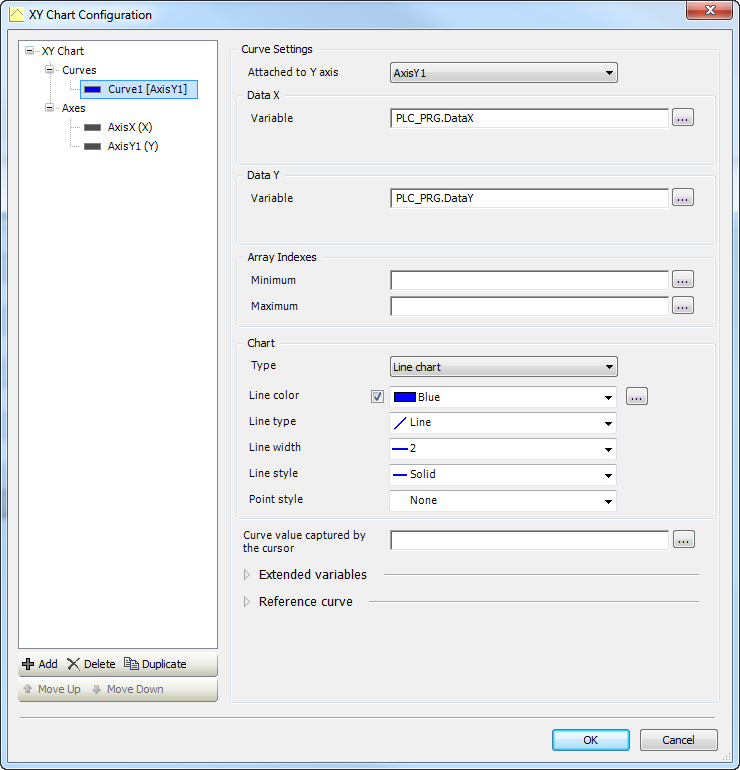

    IL Configurazione del grafico XY si apre la finestra di dialogo. Tutte le impostazioni richieste sono contrassegnate con l'avviso _visu_icon_warning_missing_settings.png simbolo. L'albero di configurazione mostra la configurazione minima (una curva): Curve1[AxixY1] con AxisX(X) E AxisY1(Y).

  5. Nell'albero di configurazione, seleziona Curve1.

    Le rispettive impostazioni del grafico sono ora visibili a destra dell'albero di configurazione.

  6. Nel Dati X, Variabile impostazione, specificare la variabile unidimensionale con i dati orizzontali.

    PLC_PRG.DataX

  7. Nel Dati Y, Variabile impostazione, specificare la variabile unidimensionale con i dati verticali.

    PLC_PRG.DataY

  8. Compila, scarica e avvia l'applicazione. Forza la variabile xDoIt A TRUE.

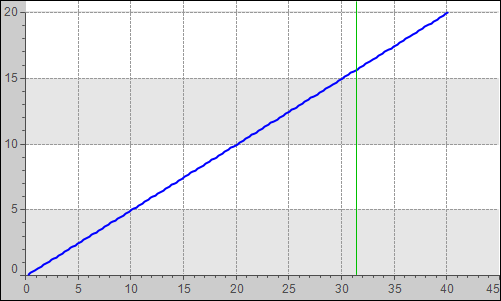

    Si apre la visualizzazione della destinazione. Curve1 viene visualizzato nel sistema di coordinate cartesiane.
