Progettare uno sfondo, utilizzando un'immagine del dispositivo
Esistono due casi d'uso per la configurazione dello sfondo di una visualizzazione:
La visualizzazione deve essere fornita con un colore di sfondo o un'immagine di sfondo. Per fare ciò, utilizzare il comandare e configurare un colore o un file immagine. Lo sfondo così disegnato viene visualizzato quando si utilizza la visualizzazione (anche in un TargetVisu o WebVisu).
Quando si creano visualizzazioni per un dispositivo specifico, utilizzare un'immagine sullo sfondo per posizionare correttamente gli elementi di visualizzazione. Le visualizzazioni così create vengono successivamente utilizzate in una visualizzazione principale che, ad esempio, rappresenta il pannello di controllo di un dispositivo. Fornisci etichette, controlli e così via che devono adattarsi correttamente alla cornice del pannello.
Per configurare questo tipo di "immagine del dispositivo", specificare il file immagine desiderato nella finestra di dialogo Gestione visualizzazione. Inoltre, è possibile definire un'area all'interno dell'immagine del dispositivo a cui limitare la visualizzazione. È possibile configurare le impostazioni in modo che gli elementi di visualizzazione non possano essere posizionati al di fuori dell'area o che in questo caso venga emesso un messaggio di compilazione.
In alternativa alla configurazione tramite Visualization Manager, è anche possibile fornire un'immagine del dispositivo tramite la descrizione del dispositivo.
Configurazione di una "immagine di sfondo"
Requisito: un progetto con una visualizzazione è aperto.
Aprire la visualizzazione e fare clic .
Seleziona il Usa immagine opzione e aprire l'Assistente di input.
Nel Assistente di input finestra di dialogo, selezionare un'immagine.
L'immagine viene utilizzata come immagine di sfondo.
Suggerimento
Nel Proprietà finestra di dialogo di un oggetto di visualizzazione, è possibile utilizzare il file Includi immagine di sfondo proprietà anche per configurare se l'immagine di sfondo viene sempre visualizzata completamente o troncata.
Configurazione di uno sfondo colorato
Requisito: un progetto con una visualizzazione è aperto.
Aprire la visualizzazione e fare clic .
Seleziona il Usa il colore opzione.
Nella casella di riepilogo, seleziona un colore di stile (esempio: Colore di sfondo dell'elemento).
Lo sfondo della visualizzazione è a colori.
Configurazione di una "immagine del dispositivo"
Un'immagine del dispositivo sullo sfondo viene utilizzata come aiuto durante la creazione di visualizzazioni per un dispositivo specifico. Nelle istruzioni seguenti, puoi vedere come utilizzare l'immagine di un dispositivo per rappresentare un pannello di controllo. Se lo usi come sfondo, puoi usarlo come guida durante la creazione di visualizzazioni e posizionare correttamente gli elementi di conseguenza.
Nel Dispositivi vista, fare doppio clic su Responsabile della visualizzazione. Nella finestra di dialogo di apertura, passa a Impostazioni avanzate.
In Configurazione in background, specificare la ID immagine dell'immagine di sfondo desiderata. A tale scopo si dispone di un file immagine del pannello di controllo nel file system o in un pool di immagini nel progetto o in una libreria.
Definire l'area desiderata all'interno dell'immagine del pannello di controllo in cui visualizzare la visualizzazione in un secondo momento (ad esempio, l'area dello spazio del monitor nell'immagine). A tale scopo, specificare in pixel le posizioni degli angoli in alto a sinistra e in basso a destra di quest'area. Esempio: 10/70 in alto a sinistra e 700/600 in basso.
Abilita il Limita la posizione dell'elemento all'interno dell'area del contenuto opzione per poter posizionare gli elementi solo in quest'area durante la creazione della visualizzazione. In questo caso, potresti anche usare il Compila avviso se l'elemento supera l'area del contenuto opzione.
Salva le impostazioni come predefinite per il dispositivo corrente. Ogni visualizzazione aggiuntiva sotto un'applicazione per questo dispositivo (anche in altri progetti) ora riceverà anche lo sfondo definito.

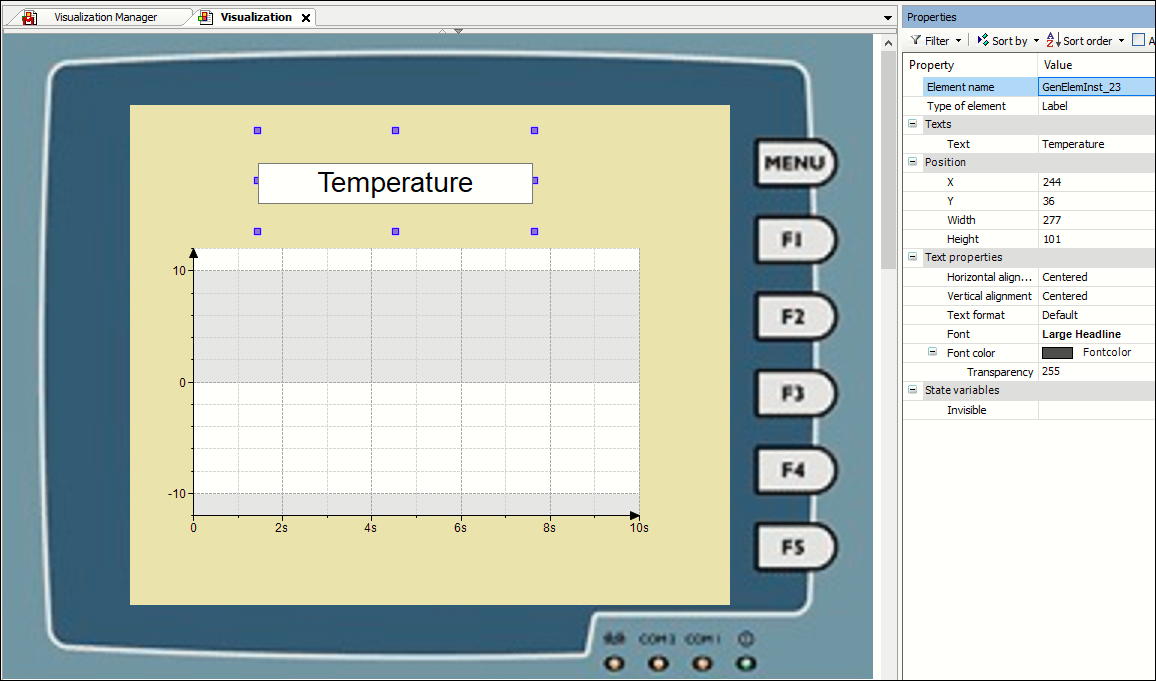

Ora posiziona gli elementi nella visualizzazione come preferisci. Noterai che ciò è possibile solo all'interno dell'"area contenuto" definita.
Suggerimento
Nel Opzioni di visualizzazione (immagine del dispositivo), è possibile impostare in quali modalità di funzionamento (online, offline) deve essere visualizzata l'immagine del dispositivo.
