Configurazione dell'asse del tempo
Un diagramma di tendenza mostra la progressione dei valori delle variabili nel tempo. A tale scopo, i valori sono stati memorizzati nel file Registrazione delle tendenze oggetto per ogni timestamp. Questa è la base dati per il diagramma di tendenza, che mostra il tempo nella direzione X ei valori nella direzione Y.
È possibile configurare le etichette dell'asse del tempo (asse X) in Tendenza elemento nel Etichette con segni di spunta proprietà.
Per impostazione predefinita, l'asse del tempo è etichettato in termini assoluti con data e ora su due righe. Questo metodo di visualizzazione occupa molto spazio. È possibile personalizzare l'etichetta visualizzando il tempo relativo rispetto all'inizio della registrazione (durata). Inoltre, puoi utilizzare le proprietà in Internazionalizzazione (stringhe di formato) per fornire una definizione di formato specifica per il timestamp. Con il Ometti le informazioni irrilevanti nei timestamp proprietà, è possibile ridurre al minimo l'etichettatura ovunque. Quindi, ad esempio, la data viene emessa solo una volta all'inizio dell'asse del tempo.
Etichettare l'asse del tempo
Suggerimento
L'ora memorizzata nella registrazione del trend è nel fuso orario UTC. Se l'ora viene visualizzata nella curva dell'elemento di visualizzazione, i timestamp vengono convertiti nel fuso orario locale del sistema operativo del controllore.
Modificare il fuso orario nel sistema operativo se gli orari nel diagramma di tendenza non sono nella zona desiderata.
Requisito: A Tendenza l'elemento è configurato nella visualizzazione.
Seleziona l'elemento di tendenza.
Le proprietà dell'elemento trend vengono visualizzate in Proprietà Visualizza. È possibile adattare le proprietà.
- . Configura le proprietà in Etichette con segni di spunta come segue:
Timbri orari: Timbri temporali relativi
Disegna le etichette su due linee: Non selezionato
Ometti le informazioni irrilevanti nei timestamp: Non selezionato
Internazionalizzazione (stringhe di formato), Data: Vuoto
Internazionalizzazione (stringhe di formato), Volta:
HH:mm:ss:ms

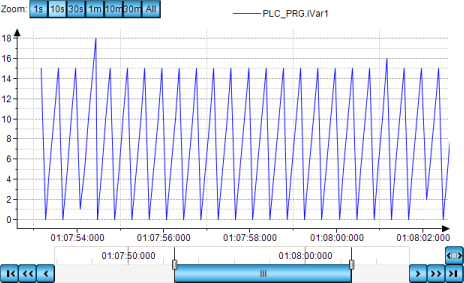

Il diagramma di tendenza viene visualizzato come segue:
L'ora inizia da 0 perché i timestamp vengono visualizzati relativamente. L'asse del tempo è etichettato con una riga e corrisponde alla stringa di formato.
