Visualizzazione di grafici di dati con un elemento di tendenza

UN Tendenza visualizza i dati che vengono utilizzati nel database di una registrazione trend. In contrasto con il Traccia elemento, il Tendenza element è particolarmente adatto per il campionamento di dati a lungo termine.

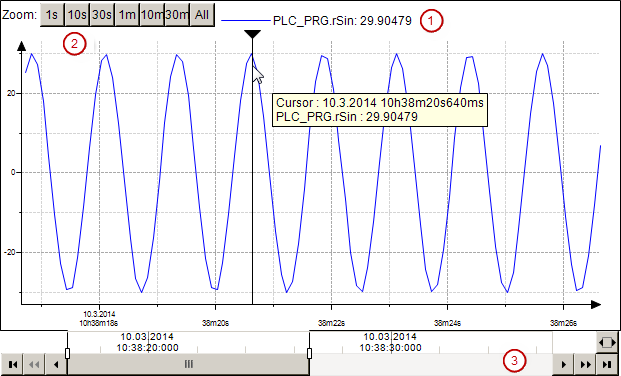

La visualizzazione di una tendenza comprende il Tendenza elemento e i controlli. I tre possibili controlli possono essere visti nell'illustrazione.

  • Leggenda ①: emette le variabili di trend con i valori.

  • Selettore intervallo di tempo ②: Fornisce pulsanti per la selezione di intervalli di tempo predefiniti.

  • Selettore intervallo di date ③: Comprende i controlli per la navigazione e lo zoom nei dati storici e attuali in base all'intervallo di date impostato.

Opzionalmente è disponibile un cursore che abilita la lettura di un valore in un determinato momento.

. È possibile visualizzare una visualizzazione delle tendenze nei seguenti client:
  • Visualizzazione del bersaglio

  • HMI: la comunicazione avviene tramite un gestore della sorgente dati.

  • Visualizzazione integrata
