Guida logica
È possibile aggiungere un'unità logica a qualsiasi tipo di unità unità. L'asse dell'unità logica rispecchia il movimento dell'asse principale mentre rappresenta un'istanza autonoma.
MC_SetPosition: Impostazione della posizione su un valore definito (esempio: 0)MC_TouchProbe: Salvataggio della posizione attuale dell'asse di un segnale triggerMC_AbortTrigger: Disattivazione di un sensore precedentemente attivato conMC_TouchProbe
Un'applicazione potrebbe essere un nastro trasportatore che attraversa diverse stazioni di lavorazione. La posizione del componente viene rilevata tramite un segnale esterno (ad es. una fotocellula) e l'asse viene impostato su una posizione definita (funzione di tastatura). L'unità logica fornisce la capacità di filtrare il segnale. Pertanto, l'unità logica può essere utilizzata anche con un encoder che fornisce un segnale di rumore.
Aggiunta di un'unità logica
Presupposto: nel progetto è inserito un controller SoftMotion.
Selezionare un'unità di azionamento nell'albero dei dispositivi.
Nel menu contestuale, fare clic su .
Nel Aggiungi dispositivo finestra di dialogo, selezionare il dispositivo.
Clicca il Aggiungi dispositivo pulsante.

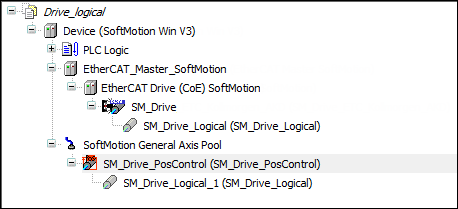

Il dispositivo viene aggiunto all'albero dei dispositivi.
Facendo doppio clic sul dispositivo si apre l'editor del dispositivo corrispondente.
