Comando: Importa da file DXF

Funzione: Il comando apre la finestra di dialogo predefinita. Dopo aver selezionato il file, il Importa file DXF si apre la finestra di dialogo per configurare l'importazione di un file DXF nell'editor CNC.

Chiamata: CNC menù

Requisiti: Nell'editor è aperto un oggetto CNC.

. Restrizioni dello standard DXF all'importazione dei file

  • SPLINE gli elementi non vengono importati esattamente. Solo i punti di controllo vengono letti e posizionati da queste spline cardinali.

  • I riferimenti esterni non sono supportati. (Questi sono riferimenti ad altri file DXF in a BLOCK elemento.)

  • Le ellissi sono supportate solo nella misura in cui esistono nel piano X/Y.

  • Archi (elemento ARC) e cerchi (elemento CIRCLE) sono supportati solo quando la scala è uguale in tutti gli assi spaziali (parametri 41, 42 e 43 dell'elemento INSERT). Questo influenza anche gli elementi POLYLINE e LWPOLYLINE che includono archi (parametro bulge non uguale a 0).

  • Riferimenti di blocco (elemento INSERT) sono supportati solo quando la matrice di ridimensionamento non è uno specchio. (Il prodotto dei fattori di scala deve essere positivo.)

  • Gli elementi area, le mesh poligonali e le mesh poliedriche non sono supportati. Elementi solidi (SOLID, …) non sono supportati.

  • Gli elementi MLINE (multilinea), RAY, XLINE, e LEADER (linea principale) non sono supportati.

  • Gli elementi TEXT, MTEXT, e DIMENSION non sono supportati.

  • Lo spessore, il colore e lo stile della linea vengono ignorati, così come le informazioni sulla visibilità degli elementi.

  • File DXF binari (estensione file DXB) non sono supportati.

Gli elementi non supportati vengono ignorati (implicitamente) all'importazione.

Finestra di dialogo: Importa file DXF

strati

Tutti gli strati del disegno tecnico; determinato dai dati nel file DXF

standard icon: Il livello verrà importato.

Dimensione massima della distanza

Distanza tra i punti estremi degli elementi geometrici fino a quando i punti sono visti come interconnessi. Determinato dai dati nel file DXF.

Esempio: 0.001

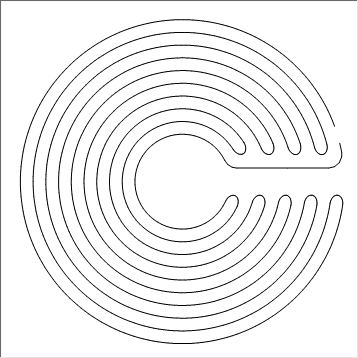

Anteprima su percorso CNC

I dati del file DXF selezionato vengono visualizzati nel modo in cui vengono importati nell'editor CNC. Viene preso in considerazione anche il livello selezionato per la visualizzazione.

Esempio:


Visualizzazione

Per cambiare il livello considerato nella finestra di anteprima.


piano x/y; selezionato per la visualizzazione


piano x/z


piano y/z

Pulsante 'Importare'

I dati vengono caricati nell'editor CNC e il programma CNC esistente viene sostituito. I numeri di blocco vengono assegnati automaticamente.

L'oggetto CNC mantiene il suo nome.
