Oggetto: I/O logici (editor dispositivi)
Funzione: Configuratore per I/O logici
Chiamata: fare doppio clic su un oggetto nell'albero dei dispositivi in basso I/O logici

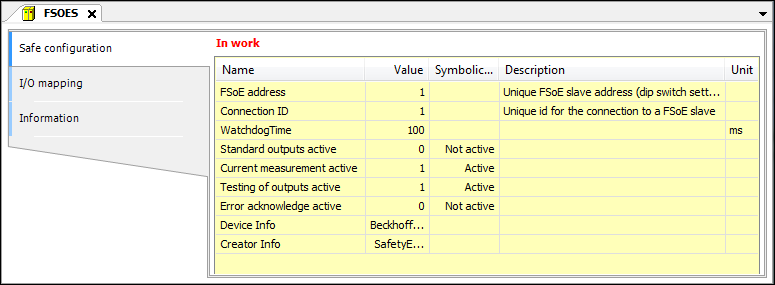

Scheda: Configurazione sicura
Funzione: Configurazione dei parametri per la comunicazione sicura.
Questo Configurazione sicura La finestra di dialogo è disponibile solo per gli I/O fail-safe.
Suggerimento
I parametri interi possono facoltativamente essere visualizzati in notazione esadecimale. Questa impostazione opzionale deve essere effettuata nel file di descrizione del dispositivo.
Suggerimento
Modifiche apportate al Configurazione sicura le finestre di dialogo sono evidenziate in rosso. Qui è contrassegnata solo l'ultima modifica. Tutti i contrassegni di modifica vengono rimossi quando l'editor viene chiuso.
In opera | Cambiato |
Informazioni sul perno | Appuntato |
I valori predefiniti per i parametri provengono dal rispettivo file di descrizione del dispositivo (SDD). | |
Nome | Nome del parametro Esempio: |
Valore | Esempio 1 |
Valore simbolico | Opzionale
|
Descrizione | Opzionale Esempio: |
Unità | Opzionale |
Nome | Descrizione |
|---|---|
FSoE indirizzo | Unico EtherCAT indirizzo del modulo. UN FSoE la connessione corrisponde a un dispositivo bus di campo sicuro (o ai suoi I/O logici). |
WatchdogTime | Tempo di guardia Se il modulo non risponde entro questo tempo, viene emesso un errore. |
ID di connessione | Numero di connessione univoco in tutto EtherCAT rete |

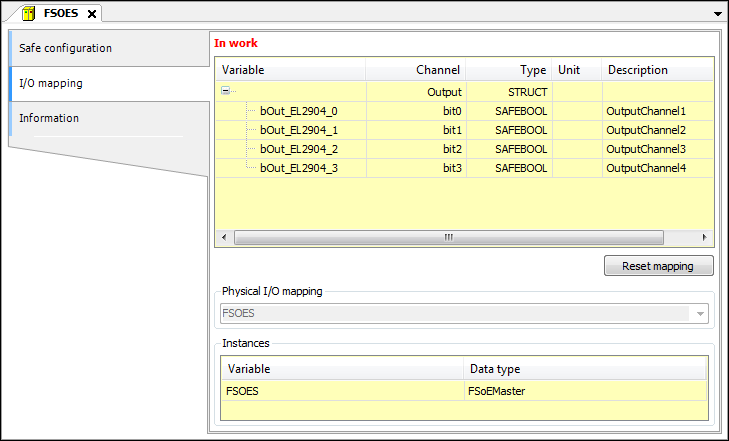

Scheda: mappatura I/O
Funzione: Definisce le variabili affinché l'applicazione di sicurezza possa accedere agli I/O.
Suggerimento
In CODESYS Safety for EtherCAT Safety Module, è possibile mappare i canali I/O solo su nuove variabili. Non possono essere mappati su variabili esistenti.
Suggerimento

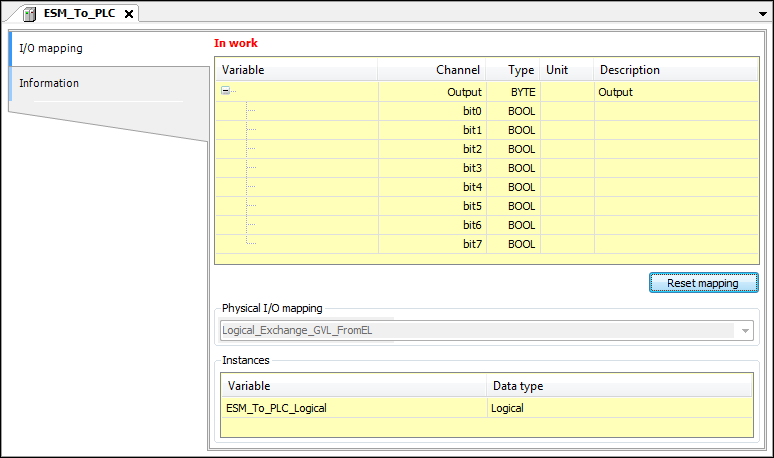

L'editor degli I/O logici dei dispositivi standard dispone di n Configurazione sicura dialogo. La configurazione e la parametrizzazione del dispositivo vengono eseguite nell'applicazione predefinita come in CODESYS standard.
Nota
Quando un dispositivo è stato assegnato a EtherCAT Safety Modulo, la finestra di dialogo di mappatura dell'editor del dispositivo mostra solo questa assegnazione e non più la mappatura dei canali sulle variabili del controller principale.
In opera | Cambiato |
Informazioni sul perno | Appuntato |
Elenco delle variabili mappate | |
Variabile | Elenco delle variabili (vista ad albero) Esempio: Nota: fare doppio clic sulla variabile per modificarla Le modifiche apportate sono contrassegnate in rosso. Viene contrassegnata solo l'ultima modifica. Tutti i contrassegni di modifica vengono rimossi quando l'editor viene chiuso. |
Canale | Informazioni non modificabili dal file di descrizione del dispositivo (file SDD) Ingresso: Le variabili mappate sui canali di ingresso rappresentano i corrispondenti segnali di ingresso del dispositivo di campo. Possono essere letti. Produzione: È possibile scrivere le variabili mappate sui canali di uscita e impostare i segnali di uscita del dispositivo di campo. |
Tipo | Informazioni non modificabili dal file di descrizione del dispositivo (file SDD) Tipo di dati IEC |
Unità | Informazioni non modificabili dal file di descrizione del dispositivo (file SDD) |
Descrizione | Informazioni non modificabili dal file di descrizione del dispositivo (file SDD) |
Pulsante: Reimposta la mappatura | Elimina tutte le variabili di mappatura specificate nella tabella e reimposta la mappatura del dispositivo fisico sull'I/O logico. |
USTES | Visualizza l'oggetto dell'applicazione standard collegato a questo I/O logico |
Variabile | Nome dell'istanza Queste variabili sono disponibili per l'applicazione di sicurezza come variabili globali. Una variabile globale implicita con il nome corrispondente e il tipo di dati specificati nel file Tipo vengono create nell'applicazione di sicurezza per ciascun canale di ingresso o di uscita di un modulo I/O a cui è stata assegnata una variabile. Per una descrizione di come utilizzare le variabili qui definite, vedere: Utilizzo degli I/O logici a livello di programmazione |
Tipo di dati | Esempio: |
Modifiche apportate al Mappatura I/O le finestre di dialogo sono evidenziate in rosso. Qui è contrassegnata solo l'ultima modifica. Tutti i contrassegni di modifica vengono rimossi quando l'editor viene chiuso.

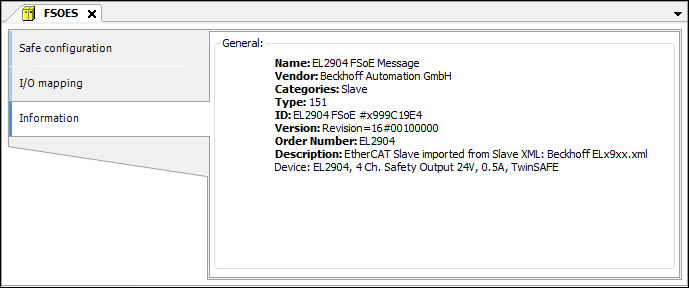

Scheda: Informazioni
Funzione: Mostra le informazioni e, se applicabile, un'immagine del rispettivo I/O logico.
Elencato come informazione: Nome, Venditore, Categorie, Tipo, ID, Versione, Numero d'ordine, E Descrizione
I valori predefiniti per i parametri provengono dal rispettivo file di descrizione del dispositivo (SDD). | |
Nome | Nome dell'I/O logico Esempio: |
Venditore | Esempio: Beckhoff |
Categorie | Categorie possibili
|
Tipo | Opzionale Esempio: |
ID | Esempio: |
Versione | Esempio: |
Numero d'ordine | Esempio: |
Descrizione | Esempio: |
