Oggetto: SafetyApp

Simbolo:

Funzione: Vista comparativa degli oggetti con informazioni sulle modifiche

Chiamata: fare doppio clic; comando del menu contestuale Modifica oggetto

Tabella 66. Editore: SafetyApp

In opera	Indica che l'applicazione di sicurezza è stata modificata
CODESYS Safety for EtherCAT Safety Module	Versione attuale (versione da Standard CODESYS)

Tabella 67. Pin corrente

Pin corrente	Pin corrente dell'applicazione di sicurezza
Nome	Nome dell'utente
Revisione	Esempio 1
CRC di sicurezza	CRC del pin creato sull'intera applicazione bloccata
Ultima modifica	Data e ora dell'ultima modifica

Per ulteriori informazioni, vedere: Utilizzando SafetyApp

Scheda: Oggetti

Funzione: Vista comparativa degli oggetti con informazioni sulle modifiche

Suggerimento

IL Oggetti La finestra di dialogo dell'editor dell'oggetto dell'applicazione di sicurezza è la Vista comparativa.

Indica quali oggetti sono stati modificati dall'ultimo blocco.

Importante

La vista di confronto deve essere utilizzata durante la verifica e l'accettazione di un'applicazione di sicurezza per confrontare i appuntato stati.

Per ulteriori informazioni, vedere: Appuntamento

Esempio 9. Esempio

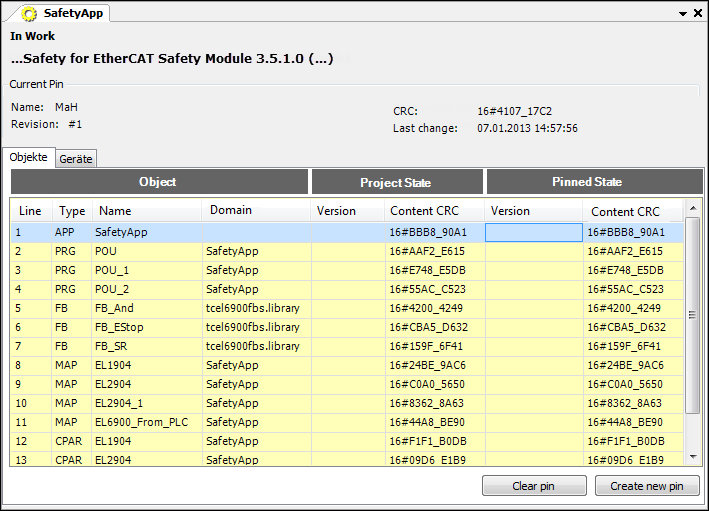

Figura 27. Editor dell'oggetto dell'applicazione di sicurezza con vista comparativa (elenco oggetti)

Oggetto	La vista comparativa mostra un elenco degli oggetti appartenenti all'applicazione di sicurezza.
Linea	Numeri sequenziali delle voci
Tipo	Tipo di oggetto (vedi Elenco oggetti)
Nome	Nome dell'oggetto
Dominio	Contesto dell'oggetto

Stato del progetto
Versione	Versione dell'oggetto nel progetto corrente
Contenuto CRC	Controllo di ridondanza ciclico dell'oggetto nel progetto corrente

Stato bloccato
Versione	Versione dell'oggetto nel progetto aggiunto
Contenuto CRC	Controllo di ridondanza ciclico dell'oggetto nel progetto bloccato

Perno trasparente	Elimina il segnaposto
Progetto Pin	Blocca il progetto

Elenco oggetti

Tabella 68. Valori visualizzati per tipo e nome nell'elenco degli oggetti (a seconda del tipo di oggetto)

Tipo di oggetto	Tipo	Nome
Applicazione	`APP`	Nome dell'oggetto dell'applicazione
Programma POU	`PRG`	Nome del POU del programma
Blocco funzione POU	`FB`	Nome dell'oggetto POU del blocco funzione
Mappatura I/O	`MAP`	Nome dell'oggetto del dispositivo logico/parametro dell'applicazione
Configurazione sicura	`CNF`	Nome dell'oggetto I/O logico
Parametrizzazione sicura	`PAR`	Nome dell'oggetto dispositivo logico

Scheda: Dispositivi

Funzione: Elenco dei dispositivi di campo appartenenti all'applicazione di sicurezza e dei EtherCAT Safety Modulo

Esempio 10. Esempio

Figura 28. Editor dell'oggetto dell'applicazione di sicurezza con elenco dei dispositivi

Linea	Numeri sequenziali delle voci
Tipo	Tipo di dispositivo (vedi Tabella 69, «Tipi possibili nell'elenco dei dispositivi»)
Nome	Nome del dispositivo nell'albero del progetto
Identificazione	Informazioni specifiche del dispositivo per l'identificazione
Creatore	Informazioni sul creatore delle informazioni specifiche del dispositivo

ricaricare

Aggiorna l'elenco dei dispositivi se i dispositivi (I/O logici) o il EtherCAT Safety I moduli nell'albero del progetto sono cambiati mentre l'editor è aperto.

Tabella 69. Tipi possibili nell'elenco dei dispositivi

Tipo	Descrizione
`SAFEPLC`	EtherCAT Safety Modulo a cui è assegnata l'applicazione
`SAFEDEV`	Dispositivo logico sicuro dell'applicazione
`XVARDEV`	Dispositivo logico standard per lo scambio di variabili
