Utilizzando il Gestore della Libreria
Le librerie che possono essere utilizzate dall'applicazione di sicurezza sono gestite nel Library Manager. L'elenco delle librerie deriva dalla descrizione del dispositivo del EtherCAT Safety Modulo che contiene l'applicazione di sicurezza con il Library Manager. Tutte le biblioteche disponibili per questo EtherCAT Safety I moduli vengono inseriti automaticamente.
Suggerimento
Il Direttore della Biblioteca di CODESYS Safety for EtherCAT Safety Module corrisponde al Responsabile della Biblioteca di CODESYS.
Per una descrizione dettagliata delle librerie di sicurezza, vedere: introduzione.
Per ulteriori informazioni sul Gestore della libreria, vedere: Oggetto: Gestore della Biblioteca
Aggiunta del Gestore della Libreria
IL Responsabile della biblioteca l'oggetto viene solitamente inserito automaticamente nell'albero del progetto insieme al file EtherCAT Safety Modulo. Solo uno di questi oggetti può esistere al di sotto di a SafetyApp oggetto.
L'oggetto può essere aggiunto manualmente selezionando il SafetyApp oggetto nell'albero del progetto e facendo clic Aggiungi oggetto - Responsabile della Biblioteca nel menu contestuale.
Proprietà dell'oggetto
Come in CODESYS-Standard, la finestra di dialogo delle proprietà contiene il file Comune, Controllo di accesso, E Costruire dialoghi.

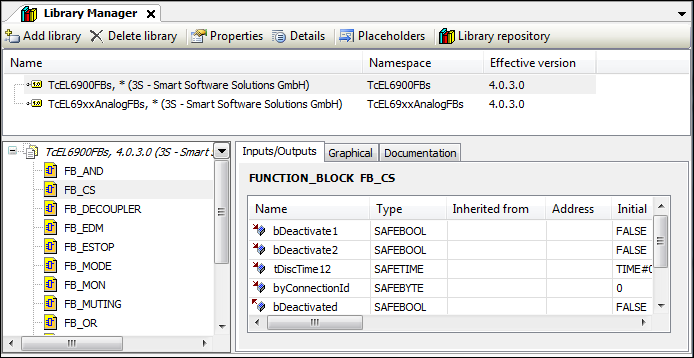

Redattore del Direttore della Biblioteca
Sezioni dell'editore
Elenco delle biblioteche
Elenco dei blocchi funzione (di una libreria selezionata,
TcEL6900FBsnell'esempio)Descrizione FB (di un blocco funzione selezionato nell'elenco dei blocchi funzione;
FB_CSnell'esempio) con il Entrate uscite, Grafica, E Documentazione dialoghi.
Per ulteriori informazioni, vedere: Aiuto sul Gestore della Biblioteca
Note sul Gestore della Biblioteca
Importante
Il Library Manager non è adatto per la verifica dei blocchi della libreria (blocchi IEC e blocchi esterni) utilizzati nell'applicazione di sicurezza durante la verifica e l'accettazione. Gli stati rilevanti per l'esecuzione devono essere verificati nella vista di confronto (vedi #UUID-7c44329c-df13-109c-be5e-bfedca7ff6d9).
Importante
L'elenco delle biblioteche può cambiare aggiornando il EtherCAT Safety Modulo.
