FB_LIMIT

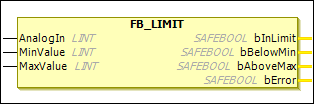

Descrizione Blocco Funzione

IL FB_LIMIT il blocco funzione viene utilizzato per verificare se il valore in AnalogIn l'input rientra nei limiti predefiniti. Se il valore a AnalogIn rientra nei limiti di MinValue E MaxValue, poi il bInLimit l'uscita è impostata. Se il valore è maggiore di MaxValue, poi il bAboveMax l'uscita è impostata. Se il valore è inferiore a MinValue, poi il bBelowMin l'uscita è impostata.

EL6900

IL FB_LIMIT il blocco funzione non è supportato dall'EL6900.

Tabella 44. VAR_INPUT

Nome

Tipo di dati

Valore iniziale

Descrizione, valori dei parametri

AnalogIn

LINT

0

Valore dell'ingresso analogico per il controllo

Tipi di dati consentiti: UINT, INT, UDINT, DINT

MinValue

LINT

0

Valore minimo

Tipi di dati consentiti: UINT, INT, UDINT, DINT

Valore costante o variabile consentita

MaxValue

LINT

0

Valore massimo

Tipi di dati consentiti: UINT, INT, UDINT, DINT

Valore costante o variabile consentita



Tabella 45. VAR_OUTPUT

Nome

Tipo di dati

Valore iniziale

Descrizione, valori dei parametri

bInLimit

SAFEBOOL

FALSE

TRUE: IL AnalogIn Il valore rientra nei valori limite minimo e massimo.

bBelowMin

SAFEBOOL

FALSE

TRUE: IL AnalogIn valore è inferiore al valore limite minimo.

bAboveMax

SAFEBOOL

FALSE

TRUE: IL AnalogIn valore è maggiore del valore limite massimo

bError

SAFEBOOL

FALSE

TRUE: MinValue è più grande di MaxValue.

FALSE: Non si è verificato alcun errore.
