Finestra di dialogo: Proprietà – POU (sotto SafetyApp)

Oltre alle proprietà standard, ogni POU situata sotto SafetyApp ha il file EtherCAT Safety Disattivazione E I/O di gruppo proprietà.

IL Proprietà La finestra di dialogo si apre selezionando la rispettiva POU nell'albero del progetto e facendo clic su Proprietà comando nel menu contestuale.

Scheda: Comune

Per ulteriori informazioni, vedere: Finestra di dialogo: Proprietà: Comune

Scheda: Controllo accessi

Per ulteriori informazioni, vedere: Finestra di dialogo: Proprietà: Controllo accesso

Scheda: EtherCAT Safety

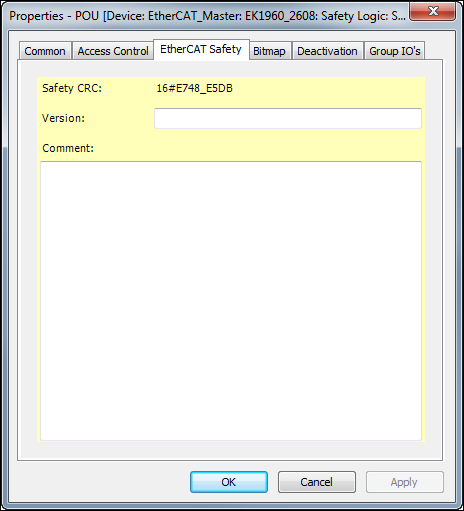

Figura 34. Finestra di dialogo: Proprietà – POU [EtherCAT Safety]
Finestra di dialogo: Proprietà – POU [EtherCAT Safety]


Tabella 78. Scheda: EtherCAT Safety

CRC di sicurezza

CRC di questa POU

Versione

Modificabile

Lo sviluppatore può assegnare liberamente la versione. La versione può essere utilizzata per riconoscere rapidamente la versione dell'oggetto nella vista comparativa dell'oggetto dell'applicazione di sicurezza.

Commento (modificabile)

Modificabile



Scheda: bitmap

Per ulteriori informazioni, vedere: Finestra di dialogo: Proprietà: Bitmap

Scheda: Disattivazione

Questa scheda è disponibile solo per EtherCAT Safety Moduli EL6910 e EK1960.

Figura 35. Finestra di dialogo: Proprietà – POU – Disattivazione
Finestra di dialogo: Proprietà – POU – Disattivazione


In questa scheda vengono definiti i metodi di disattivazione per il gruppo di questa POU. UN "Gruppo" è inteso come una POU in esecuzione nel file Safety Modulo con i rispettivi dispositivi logici. I metodi che non sono attivati non sono disponibili nella finestra di dialogo online (vedi Disattivazione online dei gruppi).

Disattivazione permanente

Permette la disattivazione permanente del gruppo di questa POU. Se nella finestra di dialogo online viene selezionato questo metodo di disattivazione, vengono impostati i valori sostitutivi per le uscite POU (vedi: Disattivazione – Valori sostitutivi).

Disattivazione temporanea

Permette di disattivare il gruppo di questa POU fino alla prossima volta EtherCAT Safety Il modulo è acceso. Se nella finestra di dialogo online viene selezionato questo metodo di disattivazione, vengono impostati i valori sostitutivi per le uscite POU.

Passivazione

Consente un gruppo con esattamente uno FSoE Modulo da disattivare quando il dispositivo collegato è stato disconnesso dall'impianto. Dopo la disattivazione tramite comando online, la connessione definita nel gruppo deve riportare a COM error all'interno del Passivazione del timeout tempo (valore predefinito 10 secondi). Se il dispositivo è ancora presente dopo il Passivazione del timeout quindi no COM error viene segnalato, viene impostato un errore cumulativo e viene generato un messaggio diagnostico corrispondente.

Proprietà: IO di gruppo

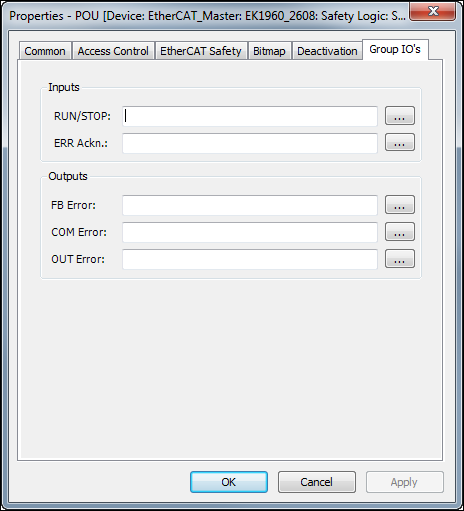

Figura 36. Finestra di dialogo: Proprietà – POU – Gruppo IO
Finestra di dialogo: Proprietà – POU – Gruppo IO


Tabella 79. Ingressi

CORRI/FERMI

Opzionale

Variabile per avviare o arrestare l'elaborazione delle POU

ERR Riconoscimento

Deve essere impostato

Variabile per riconoscere un errore



. Come input è possibile utilizzare:

Le variabili di ingresso degli I/O logici non possono essere utilizzate per lo scambio di dati con dispositivi di campo sicuri.

Tabella 80. Uscite

Errore FB

Opzionale

Variabile per la visualizzazione di un errore del blocco funzione

Errore COM

Opzionale

Variabile per la visualizzazione di un errore di comunicazione

Errore OUT

Opzionale

Variabile per la visualizzazione di un errore delle uscite locali (solo per KL6904)



. Come output è possibile utilizzare:

Non è possibile utilizzare le variabili di ingresso dei blocchi funzione utilizzati.
