Editor di attività di sicurezza
Il redattore del Compito di sicurezza l'oggetto dell'applicazione di sicurezza si apre facendo doppio clic sull' Compito di sicurezza oggetto nell'albero dei dispositivi o selezionando l'oggetto nell'albero dei dispositivi e attivando l' Modifica oggetto comando nel menu contestuale.

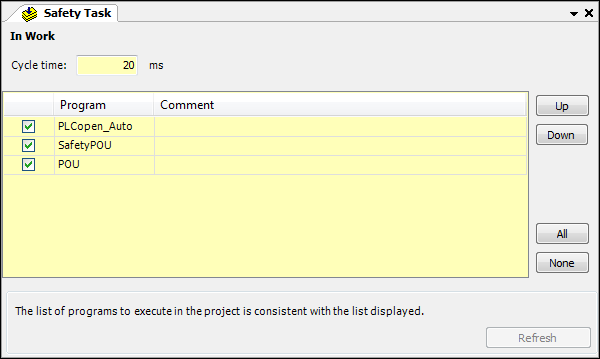

L'editor dell'oggetto attività di sicurezza è costituito dalle seguenti sezioni:
Visualizzazione delle informazioni del pin dell'applicazione di sicurezza (o Nel lavoro) se la versione dell'oggetto si discosta dalla versione bloccata o se l'applicazione di sicurezza non è stata ancora bloccata. Per maggiori informazioni sulle informazioni del pin, vedere: Editor dell'oggetto dell'applicazione di sicurezza
Visualizzazione modificabile del tempo di ciclo
Elenco dei programmi
Pulsanti
Tempo di ciclo
Tempo di ciclo: È possibile modificare il valore del tempo di ciclo in questo campo di input. Il tempo di ciclo viene immesso in ms interi (millisecondi). Un tempo di ciclo ragionevole per il dispositivo selezionato è preimpostato come predefinito (20 ms nell'esempio).
Il valore minimo viene utilizzato se viene immesso un valore inferiore al valore consentito per questo PLC di sicurezza.
Lo stesso vale per il valore massimo.
Se si modifica il tempo di ciclo, cambiano anche il CRC del pin e il CRC dell'oggetto Safety Task.
Elenco dei programmi
L'elenco dei programmi contiene tutti i programmi (POU di tipo PROGRAMMA) dell'applicazione di sicurezza.
Le caselle di controllo nella prima colonna dell'elenco programmi indicano quali programmi vengono eseguiti. Le voci contrassegnate nell'elenco possono essere commentate disattivando la casella di controllo nella prima colonna. I programmi delle voci commentate non vengono eseguiti sul controller. Le commentazioni vengono annullate facendo clic sulla casella di controllo; i programmi corrispondenti vengono chiamati dall'attività. Tutti i programmi nell'elenco possono essere contrassegnati facendo clic su Tutto pulsante. Tutti i programmi vengono commentati cliccando sul pulsante Nessuno pulsante.
Per la documentazione è possibile inserire un commento per ogni voce del programma nell'elenco (fare doppio clic sull'icona Commento campo).
Cambia marcatori
Le ultime modifiche apportate all'elenco dei programmi vengono contrassegnate come segue fino alla chiusura dell'editor:
Rosso: Modifiche all'ordine o al commento
Verde: programmi appena aggiunti nell'oggetto applicazione di sicurezza
Aggiornamento dell'elenco dei programmi
L'elenco programmi dell'oggetto task di sicurezza viene aggiornato automaticamente in caso di modifiche alla struttura del progetto sotto l'oggetto applicazione di sicurezza nell'albero del progetto. L'aggiornamento automatico avviene anche con l'editor task di sicurezza aperto. Ciò è indicato nell'editor dal testo L'elenco dei programmi da eseguire nel progetto è coerente con l'elenco visualizzato.
Eccezione: Se lo sviluppatore non ha i permessi nella gestione degli utenti per modificare il Compito di sicurezza oggetto del progetto, allora l'elenco programmi dell'oggetto task non viene aggiornato automaticamente. In questo caso, il Aggiornare il pulsante può essere cliccato, ma solo da uno sviluppatore che ha i permessi per modificare il Compito di sicurezza oggetto.
Pulsanti per cambiare l'elenco dei programmi
L'editor contiene i pulsanti
