Editor di confronto
L'editor di confronto viene utilizzato per confrontare il progetto corrente con un progetto salvato e mostra le differenze tra i pin nel progetto corrente e nel progetto di confronto. Si apre facendo doppio clic sull'oggetto applicazione di sicurezza nel confronto del progetto.
Importante
L'editor di confronto è adatto per la verifica e l'accettazione degli stati delle applicazioni bloccate.
IL CODESYS Il confronto standard del progetto non è adatto per la verifica e l'accettazione di un'applicazione di sicurezza. Viene utilizzato solo come funzione ausiliaria per aprire gli editor di confronto degli oggetti modificati.
Per maggiori informazioni sul CODESYS Confronto standard dei progetti, vedere: Confronto dei progetti
Suggerimento
Vengono confrontati i pin dei progetti, non gli stati effettivi degli oggetti dei progetti. Pertanto, la vista non fa alcuna affermazione sul fatto che i progetti siano o meno "In Work" al momento del confronto.
Importante
La vista di confronto è disponibile solo per l'oggetto applicazione di sicurezza.
Non è disponibile una vista di confronto per tutti gli altri oggetti nell'applicazione Sicurezza.

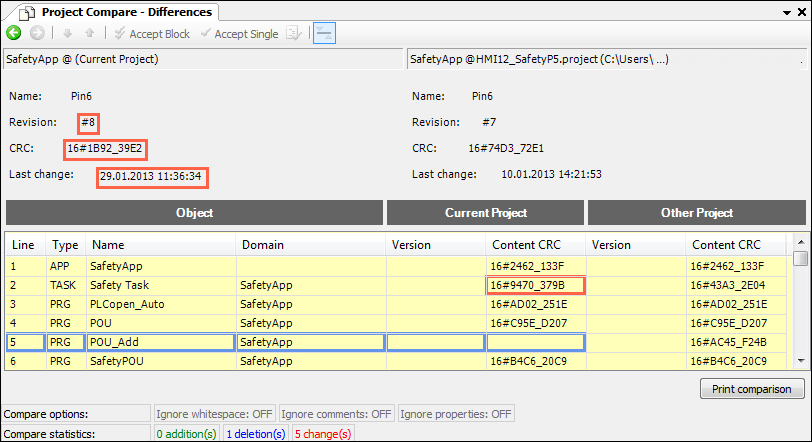

L'area superiore dell'editor mostra gli identificatori pin delle applicazioni di sicurezza di entrambi i progetti. L'elenco degli oggetti è successivo. In questo elenco, le informazioni salvaguardate nei pin (Versione, Contenuto CRC) dei singoli oggetti delle applicazioni di sicurezza sono elencati nella Progetto attuale E Progetto di confronto le colonne e le differenze sono evidenziate a colori.
Elenco degli oggetti appartenenti all'applicazione di sicurezza con
Linea
Numeri sequenziali delle voci
Tipo
Tipo di oggetto (vedi: Layout della scheda)
Nome
Nome dell'oggetto
Dominio
Nome dell'applicazione a cui appartiene l'oggetto
Versione E Contenuto CRC
Versione e CRC dell'oggetto nel progetto corrente (Progetto attuale colonna)
Versione E Contenuto CRC
Versione e CRC dell'oggetto nel pin del progetto di confronto (Progetto di confronto colonna)
Codifica a colori delle differenze tra i pin nel progetto corrente e nel progetto di confronto:
Inserimenti (l'oggetto è incluso nel pin del progetto corrente, ma non nel pin del progetto di confronto): verde
Eliminazioni (l'oggetto non è incluso nel pin del progetto corrente, ma è incluso nel pin del progetto di confronto): blu
Modifiche (l'oggetto è contenuto in entrambi i pin, ma con stati oggetto diversi): rosso
Per un output del confronto, vedere: Confronto di stampa
