Oggetti sotto il controller di sicurezza

L'applicazione di sicurezza con l'oggetto applicazione di sicurezza (App di sicurezza) e gli oggetti di sicurezza vengono inseriti sotto il controllore di sicurezza.

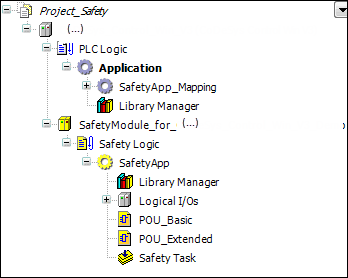

Figura 11. Albero di progetto del controllore di sicurezza con applicazione di sicurezza
Albero di progetto del controllore di sicurezza con applicazione di sicurezza


. Oggetti e/o punti nodo inseriti automaticamente insieme al controllore di sicurezza ed esistenti una sola volta:

  • Logica di sicurezza:

    • Punto logico del nodo del controllore di sicurezza, al di sotto del quale è possibile collegare esattamente un oggetto di applicazione di sicurezza

    • Per le proprietà del Logica di sicurezza oggetto, vedi Logica di sicurezza

    • Logica di sicurezza non può essere aperto con nessun editor.

  • App di sicurezza:

    • Punto del nodo al di sotto del quale si trovano gli oggetti appartenenti all'oggetto dell'applicazione di sicurezza

    • Oggetto che definisce la versione di esecuzione del codice e lo stato attualmente protetto (pin) (appuntare) della domanda.

    • L'editor dell'oggetto gestisce l'elenco degli oggetti che appartengono attualmente all'oggetto dell'applicazione di sicurezza.

    • Editor dell'oggetto dell'applicazione di sicurezza (per maggiori informazioni, vedere: Editor dell'oggetto dell'applicazione di sicurezza)

    • Per le proprietà dell'oggetto dell'applicazione di sicurezza (vedere: Oggetto applicazione (sicurezza))

  • Responsabile della biblioteca:

    Contiene le librerie disponibili sul controllore di sicurezza inserito.

    Questi sono:

    • SafetyPLCopen

    • SafetyStandard

    • ulteriori librerie dipendenti dal dispositivo, se necessario

    • Per ulteriori informazioni, vedere: Responsabile della biblioteca

  • I/O logici:

    • Punto nodo a cui possono essere aggiunti oggetti I/O logici. Questi I/O logici aggiunti vengono utilizzati per lo scambio di dati e I/O con il controller standard

    • Per ulteriori informazioni, vedere: Panoramica degli I/O logici

  • Compito di sicurezza:

. Oggetti che possono essere presenti più volte e non vengono inseriti automaticamente:

  • GVL

    • L'elenco delle variabili globali di sicurezza (GVL) serve per la rappresentazione, la dichiarazione e la modifica delle variabili dichiarate globalmente che sono valide nell'intera applicazione di sicurezza.

    • Proprietà del GVL oggetto (vedi: Elenco delle variabili globali (sicurezza))

    • Direttore del GVL oggetto (vedi: Redattore GVL)

  • POU di base sulla sicurezza

    • Un POU di base di sicurezza è un oggetto di programmazione (programma o blocco funzione) per la creazione di codice di programma nel livello di programmazione di base.

    • Descrizione dell'editor (vedi: Editor FBD di sicurezza)

    • Proprietà dei POU di base di sicurezza (vedere: POU di sicurezza)

  • POU esteso di sicurezza

    • Un POU di sicurezza esteso è un oggetto di programmazione (programma o blocco funzione) per la creazione di codice di programma nel livello di programmazione esteso.

    • POU dell'editor (vedere: Editor FBD di sicurezza)

    • Proprietà dei POU estesi di sicurezza (vedere: POU di sicurezza)

Suggerimento

Se necessario, i dispositivi locali del controllore di sicurezza vengono sospesi parallelamente al punto nodo della logica di sicurezza sotto il controllore di sicurezza.

Aggiunta degli oggetti di sicurezza

Tutti gli oggetti che non vengono aggiunti automaticamente possono essere aggiunti attivando l' Aggiungi oggetto comando nel Progetto menu.

Questo comando apre un sottomenu con gli oggetti che possono essere inseriti nella posizione appena selezionata nell'albero dei dispositivi.

Ad esempio, GVL e POU di sicurezza possono essere inseriti solo se è selezionato l'oggetto applicazione di sicurezza. Gli I/O logici possono essere aggiunti solo se I/O logici il nodo è selezionato.
