ModuloDispositivoPSD

Descrizione del blocco funzione

Questo blocco funzionale appartiene a SafetyProfisafeDevice biblioteca.

Suggerimento

La versione del blocco funzionale qui descritta corrisponde alla versione più recente del blocco funzionale riportata nell'elenco delle versioni nel capitolo "Librerie driver" del Manuale utente sulla sicurezza.

Utilizzo dell'istanza del blocco funzione

Gli input del blocco funzione PSDeviceModule sono segnali di stato inviati dall'F-Module all'F-Host. Le uscite del blocco funzione sono segnali di controllo inviati dall'F-Host all'F-Module.

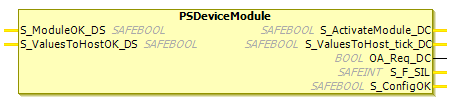

Figura 129. Blocco funzione 'PSDeviceModule'

Tabella 126. Ingressi (VAR_INPUT)

Nome	Tipo di dati	Valore iniziale	Descrizione
`S_ModuleOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`: L'applicazione non segnala alcun errore del dispositivo all'F-Host. `FALSE`: L'applicazione segnala un errore del dispositivo all'F-Host. Nota: il segnale di ingresso è la negazione del segnale di ingresso `Device_Fault_DS` come specificato nella norma "IEC 61784-3-3: Reti di comunicazione industriali - Profili - Parte 3".
`S_ValuesToHostOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`: I segnali di output dell'applicazione (= segnali di input per F-Host) sono validi. `FALSE`: I segnali di output dell'applicazione (= segnali di input per F-Host) non sono validi. Nota: il segnale di ingresso è la negazione del segnale di ingresso `FV_activated_DS` come specificato nella norma "IEC 61784-3-3: Reti di comunicazione industriali - Profili - Parte 3".

Nome

Tipo di dati

Valore iniziale

Descrizione

S_ModuleOK_DS

SAFEBOOL

FALSE

TRUE: L'applicazione non segnala alcun errore del dispositivo all'F-Host.

FALSE: L'applicazione segnala un errore del dispositivo all'F-Host.

Nota: il segnale di ingresso è la negazione del segnale di ingresso Device_Fault_DS come specificato nella norma "IEC 61784-3-3: Reti di comunicazione industriali - Profili - Parte 3".

S_ValuesToHostOK_DS

SAFEBOOL

FALSE

TRUE: I segnali di output dell'applicazione (= segnali di input per F-Host) sono validi.

FALSE: I segnali di output dell'applicazione (= segnali di input per F-Host) non sono validi.

Nota: il segnale di ingresso è la negazione del segnale di ingresso FV_activated_DS come specificato nella norma "IEC 61784-3-3: Reti di comunicazione industriali - Profili - Parte 3".

Tabella 127. Uscite (VAR_OUTPUT)

Nome	Tipo di dati	Valore iniziale	Descrizione
`S_ActivateModule_DC`	`SAFEBOOL`	`FALSE`	`TRUE`: I segnali di ingresso (variabili mappate nell'applicazione IEC) del modulo F hanno valori validi. `FALSE`: I segnali di ingresso (variabili mappate nell'applicazione IEC) del modulo F hanno valori non validi. Nota: il segnale di uscita è la negazione del segnale di uscita `activate_FV_DC` come specificato nella norma "IEC 61784-3-3: Reti di comunicazione industriali - Profili - Parte 3".
`S_ValuesToHost_tick_DC`	`SAFEBOOL`	`FALSE`	`TRUE`: Il numero di monitoraggio (MNR) è cambiato. Per una descrizione del numero di monitoraggio, vedere Numero di monitoraggio (MNR) `FALSE`: Il numero di monitoraggio (MNR) non è cambiato.
`OA_Req_DC`	`BOOL`	`FALSE`	`TRUE`: Richiedi che venga visualizzato un prompt utente (facoltativo) `FALSE`: Richiedi che non venga visualizzato alcun prompt utente (facoltativo)
`S_F_SIL`	`SAFEINT`	`0`	Livello di integrità di sicurezza. Impostato nella configurazione per F-Host come parametro F `F_SIL` per il modulo F `1`: SIL1 `2`: SIL2 `3`: SIL3 `4`: Nessun SIL assegnato (ad esempio, industria di processo) `0`: Nessun valore valido disponibile
`S_ConfigOK`	`SAFEBOOL`	`FALSE`	`TRUE`: I parametri F validi per il modulo F sono stati ricevuti dall'host F. `FALSE`: Attendere la ricezione dei parametri F per il modulo F da parte dell'host F
