Ciclo PROFIsafe
Numero di monitoraggio (MNR)

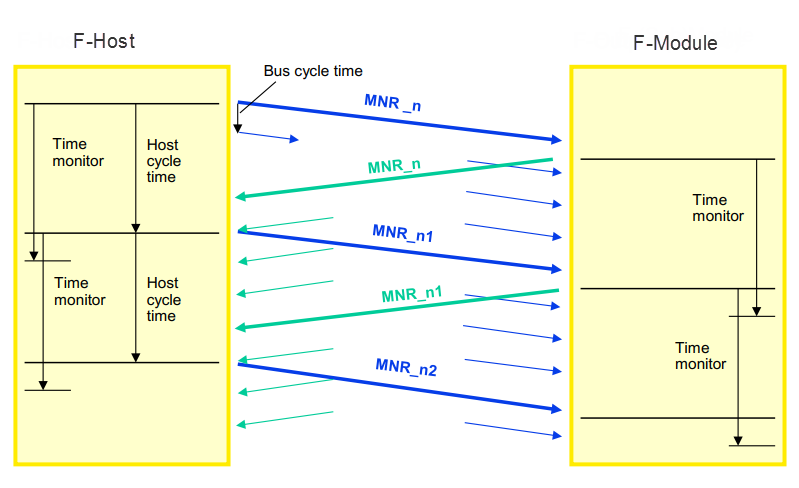

L'immagine mostra una trasmissione sicura di PROFIsafe telegrammi dall'F-Host all'F-Module e ritorno. La trasmissione è protetta da un numero di monitoraggio (MNR). L'F-Host avvia la sua trasmissione con il numero di monitoraggio MNR_n. Dopo aver ricevuto questo telegramma F-PROFIsafe valido, l'F-Module risponde immediatamente con un telegramma corrispondente con il numero di monitoraggio MNR_n. Dopo aver ricevuto la risposta dall'F-Module, l'F-Host modifica il numero di monitoraggio in MNR_n1. Questo meccanismo di numero di monitoraggio per confermare la trasmissione tra l'F-Host e l'F-Module deve essere applicato anche per la trasmissione sicura di input/output e informazioni di stato (input FB) dell'F-Module per la trasmissione sicura da parte dell'applicazione IEC dell'F-Module. Un segnale o un input FB (stato dell'F-Module) è stato trasmesso in modo sicuro all'F-Host solo se il segnale di output o l'input FB ha applicato staticamente almeno un ciclo di trasmissione completo. Ciò significa che l'output FB S_ValuesToHost_tick_DC è stato impostato due volte. Con il primo impulso dell'uscita FB S_ValuesToHost_tick_DC, il segnale di uscita o l'ingresso FB è sincronizzato con il meccanismo di protezione della trasmissione. Con il secondo impulso viene confermato che la trasmissione all'F-Host è avvenuta.
