Scheda: Oggetti (elenco oggetti)
IL Oggetti tab dell'oggetto applicazione di sicurezza è l'elenco degli oggetti. In questa vista il progetto corrente viene confrontato con l'ultima versione bloccata del progetto.
: Informazioni PIN o, se l'applicazione è stata modificata: Nel lavoro
: Attuale CODESYS Safety Extension versione
: Pin corrente dell'applicazione di sicurezza, composta da:Nome
CRC (perno CRC)
Revisione
Ultima modifica
Per informazioni dettagliate sulle informazioni del pin, vedere Fissaggio
Perno CRC
Il CRC del pin è un CRC per tutti gli oggetti dell'applicazione di sicurezza, compresi i blocchi di libreria utilizzati.

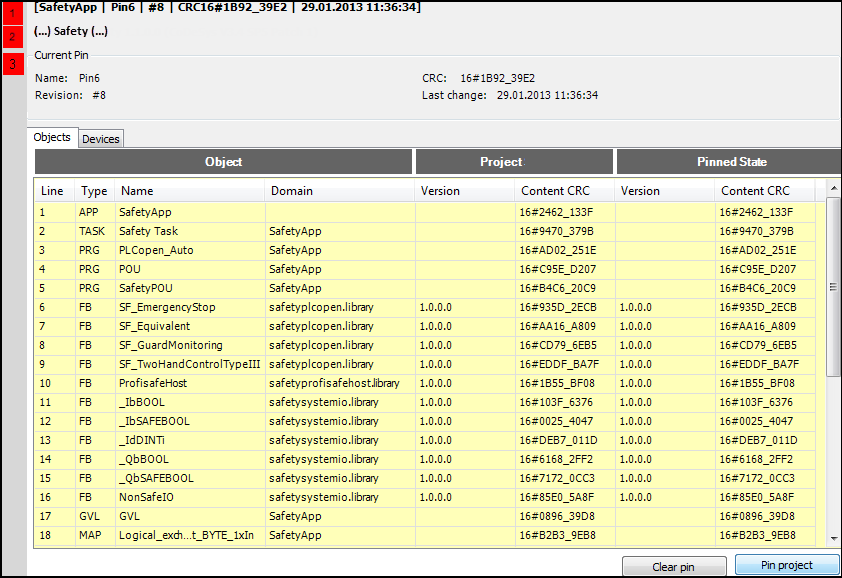

Layout della scheda
La vista di confronto (scheda "Oggetti") mostra le seguenti informazioni:
Oggetto
Linea
Numeri sequenziali delle voci
Tipo
Tipo di oggetto (vedi tabella)
Nome
Nome dell'oggetto
Dominio
Progetto
Versione E Contenuto CRC
Versione e CRC dell'oggetto nel progetto corrente (Stato del progetto colonna)
Stato bloccato
Versione E Contenuto CRC
Versione e CRC dell'ultimo oggetto bloccato
Pulsanti
Suggerimento
L'elenco degli oggetti contiene anche voci per tutti gli oggetti di sicurezza dalle librerie che l'applicazione integra. Sono inclusi solo quelli referenziati dagli oggetti dell'applicazione. Tuttavia, questo include anche oggetti dalle librerie che non sono chiamati dal codice utente, ma dal codice di sistema, in particolare dai driver I/O.
Tipo di oggetto | Tipo | Nome |
|---|---|---|
Applicazione |
| Nome dell'oggetto dell'applicazione |
Compito |
| Nome dell'oggetto dell'attività |
Programma POU |
| Nome del programma POU |
Blocco funzione POU |
| Nome dell'oggetto POU del blocco funzione |
Elenco delle variabili globali |
| Nome dell'oggetto GVL |
Mappatura I/O |
| Nome dell'oggetto dispositivo logico/parametro applicazione |
Configurazione sicura |
| Nome dell'oggetto dispositivo logico/parametro applicazione |
Parametrizzazione sicura |
| Nome dell'oggetto dispositivo logico |
Inoltre, l'elenco degli oggetti contiene l' Perno trasparente E Aggiungi il progetto ai preferiti pulsanti. Puoi trovare una descrizione dettagliata di questi comandi in Fissaggio.

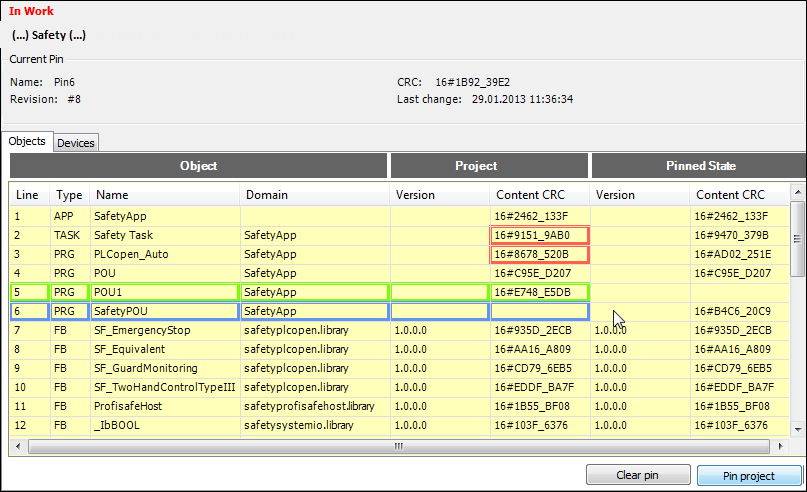

Visualizzazione delle differenze tra lo stato bloccato e lo stato del progetto
Le differenze rilevate durante il confronto vengono visualizzate come segue:
Il contenuto di un oggetto è stato modificato e il Contenuto CRC del Stato del progetto è contrassegnato in rosso.
È stato aggiunto un nuovo oggetto e il Oggetto E Stato del progetto sono contrassegnati in verde.
Un oggetto è stato eliminato: Il Oggetto è contrassegnato in blu.
Aggiornamento
L'elenco degli oggetti viene aggiornato automaticamente all'apertura dell'editor e all'esecuzione del comando Aggiungi il progetto al pin E Perno trasparente comandi.
