SF_ESPE (Electro-Sensitive Protective Equipment)
Suggerimento
La versione del blocco funzione come descritto qui corrisponde all'ultima versione del blocco funzione in Elenco delle versioni dei blocchi funzionali.
Norme di sicurezza applicabili
SF_ESPE è un blocco funzione PLCopen certificato. Per informazioni dettagliate sugli standard applicati, vedere "PLCopen – Comitato tecnico 5 – Software di sicurezza".
Importante
I requisiti elencati nelle norme devono essere soddisfatti dall'utente.

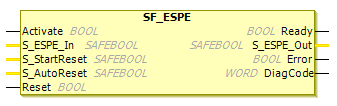

Descrizione dell'interfaccia
Questo blocco orientato alla sicurezza viene utilizzato per monitorare i dispositivi di protezione elettrosensibili.
Nome | Tipo di dati | Valore iniziale | Descrizione, valori dei parametri |
|---|---|---|---|
|
|
| |
|
|
| Input che richiede sicurezza. Variabile
Il controllore di sicurezza deve essere in grado di rilevare un'interruzione molto breve del sensore quando il |
|
|
| |
|
|
| |
|
|
|
Nome | Tipo di dati | Valore iniziale | Descrizione, valori dei parametri |
|---|---|---|---|
|
|
| |
|
|
| Output per risposta orientata alla sicurezza
Richiesta di risposta orientata alla sicurezza (ad esempio, ripristino richiesto o errore interno attivo)
|
|
|
| |
|
|
|
Descrizione funzionale: SF_ESPE
Questo FB è un blocco funzionale orientato alla sicurezza per il monitoraggio di apparecchiature di protezione elettrosensibili (ESPE). La sua funzione è identica a SF_EmergencyStop. IL S_ESPE_Out il segnale di uscita è impostato su FALSE non appena il S_ESPE_In il segnale di ingresso diventa FALSE. IL S_ESPE_Out il segnale di uscita è impostato su TRUE solo se il S_ESPE_In l'input è TRUE e si verifica un reset. Il reset attivo dipende dal valore definito S-StartReset, S_AutoReset, E Reset.
Se S_AutoReset = TRUE: Il riconoscimento è automatico.
Se S_AutoReset = FALSE: Un bordo di innesco in salita al Reset è necessario utilizzare l'input per confermare l'abilitazione.
Se S_StartReset = TRUE: Il riconoscimento avviene automaticamente al primo avvio dell'S-PLC.
Se S_StartReset = FALSE: Un bordo di innesco in salita al Reset è necessario utilizzare l'input per confermare l'abilitazione.
Attenzione
IL S_StartReset E S_AutoReset gli ingressi devono essere attivati solo se è garantito che non possa verificarsi alcuna situazione pericolosa all'avvio dell'S-PLC.
Suggerimento
La funzione del SF_ESPE E SF_EmergencyStop FBs è identico. Pertanto, per ulteriori dettagli, vedere il SF_EmergencyStop blocco funzione (Descrizione funzionale).
