SF_EmergencyStop
Suggerimento
La versione del blocco funzione come descritto qui corrisponde all'ultima versione del blocco funzione in Elenco delle versioni dei blocchi funzionali.
Norme di sicurezza applicabili
SF_EmergencyStop è un blocco funzione PLCopen certificato. Per informazioni dettagliate sugli standard applicati, vedere "PLCopen – Comitato tecnico 5 – Software di sicurezza".
Importante
I requisiti elencati nelle norme devono essere soddisfatti dall'utente.

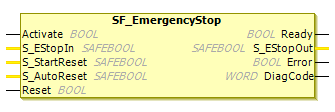

Descrizione dell'interfaccia
Questo blocco funzionale è un blocco funzionale orientato alla sicurezza per il monitoraggio di un pulsante di arresto di emergenza. SF_EmergencyStop può essere utilizzato per la funzionalità di spegnimento di emergenza (categoria di arresto 0) oppure, con supporto periferico aggiuntivo, come arresto di emergenza (categoria di arresto 1 o 2).
Nome | Tipo di dati | Valore iniziale | Descrizione, valori dei parametri |
|---|---|---|---|
|
|
| |
|
|
| Input che richiede sicurezza Variabile
|
|
|
| |
|
|
| |
|
|
|
Nome | Tipo di dati | Valore iniziale | Descrizione, valori dei parametri |
|---|---|---|---|
|
|
| |
|
|
| Output per risposta orientata alla sicurezza
Richiesta di risposta orientata alla sicurezza (ad esempio, il pulsante di arresto di emergenza è attivato, è necessario un ripristino o è presente un errore interno)
Nessuna richiesta di risposta orientata alla sicurezza (ad esempio pulsante di arresto di emergenza non premuto; nessun errore interno attivo). |
|
|
| |
|
|
|
Descrizione funzionale

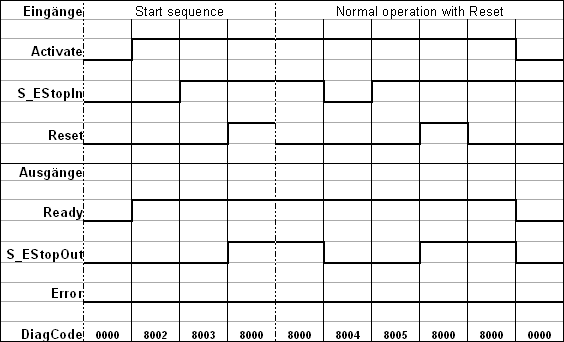

IL S_EStopOut il segnale di abilitazione viene ripristinato FALSE non appena il S_EStopIn l'input è impostato su FALSE. IL S_EStopOut il segnale di abilitazione viene ripristinato TRUE solo se il S_EStopIn l'input è impostato su TRUE e si verifica un reset. L'abilitazione del reset dipende dal valore definito S_StartReset, S_AutoReset, E Reset.

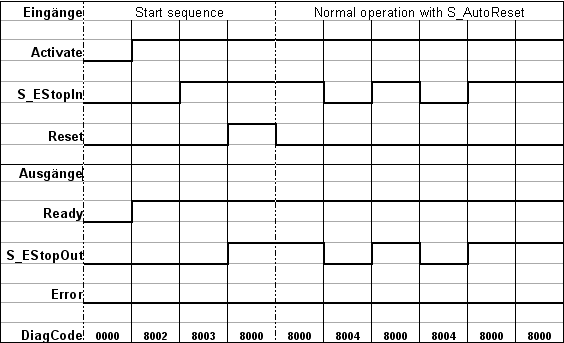

Se S_AutoReset = TRUE: Il riconoscimento è automatico.
Se S_AutoReset = FALSE: Un grilletto crescente al Reset è necessario utilizzare l'input per confermare l'abilitazione.

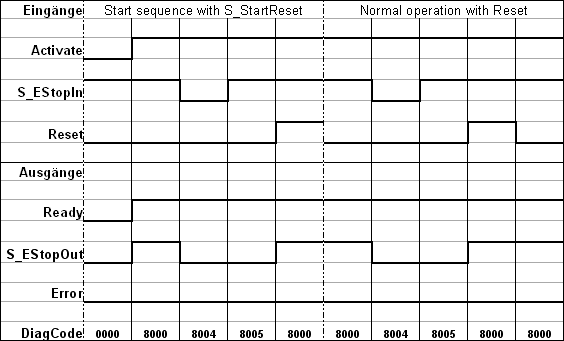

Se S_StartReset = TRUE: Il riconoscimento avviene automaticamente al primo avvio dell'S-PLC.
Se S_StartReset = FALSE: Un grilletto crescente al Reset è necessario utilizzare l'input per confermare l'abilitazione.
Attenzione
IL S_StartReset E S_AutoReset gli ingressi devono essere attivati solo se è garantito che non possa verificarsi alcuna situazione pericolosa all'avvio dell'S-PLC.
SF_EmergencyStop può essere utilizzato per monitorare sia i pulsanti di arresto di emergenza a canale singolo che a doppio canale. Ad esempio, per applicazioni a due canali, l'ulteriore SF_Equivalent blocco funzione può essere utilizzato per rilevare se la sincronizzazione dei contatti è stata superata. La classificazione della categoria in conformità con EN ISO 13849-1 dipenderà dagli elementi finali utilizzati.
IL SF_EmergencyStop rileva automaticamente una statica TRUE SU ResetUlteriori rilevamenti di errori, ad esempio rotture di cavi o cortocircuiti, dipendono dall'hardware dedicato utilizzato.

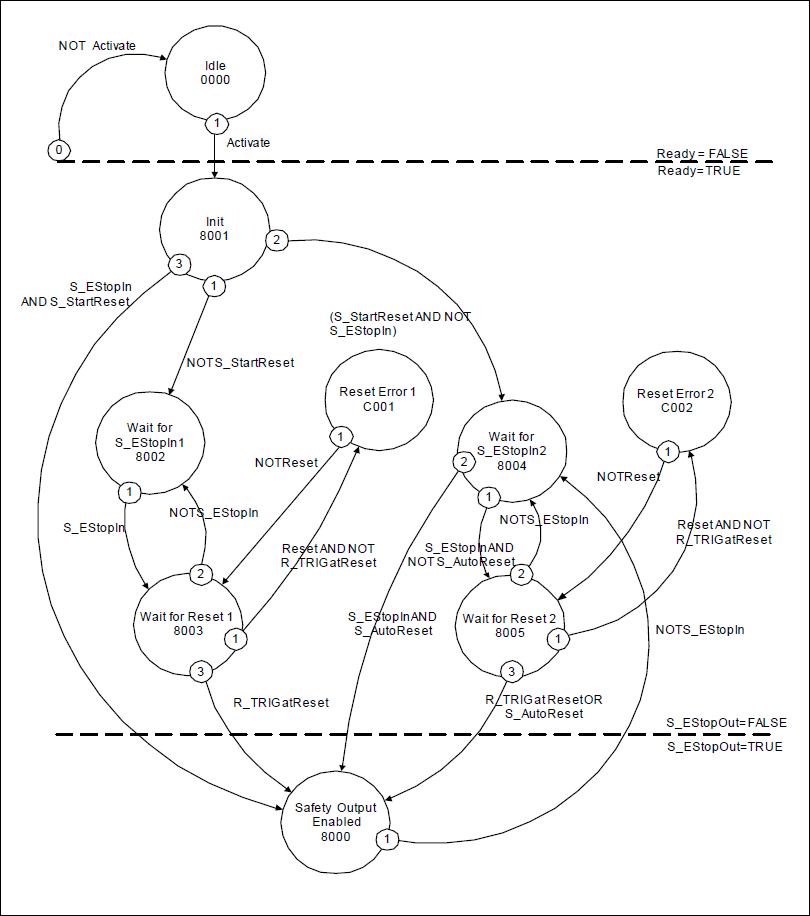

Diagramma di stato
Suggerimento
Nota: il passaggio da qualsiasi stato a Idle stato, avviato da Activate = FALSE, non viene mostrato. In ogni caso, queste transizioni hanno la priorità più alta.
Rilevamento degli errori
Il POU rileva una statica TRUE segnale al Reset ingresso.
Comportamento di errore
S_EStopOut è impostato su FALSEIn caso di statica TRUE segnale al Reset ingresso, il DiagCode l'output mostra il codice di errore rilevante e il Error l'output è impostato su TRUE.
Per uscire dagli stati di errore, il reset deve essere impostato su FALSE.
Codici di errore e di stato specifici di FB
| Nome della statua | Descrizione dello stato e impostazione dell'output |
|---|---|---|
|
| Mentre aspettavo
|
|
| Mentre aspettavo
|
| Nome della statua | Descrizione dello stato e impostazione dell'output |
|---|---|---|
|
| Il blocco funzione non è attivo (stato di base).
|
|
| L'attivazione è VERO. Il blocco è stato attivato. Controllare se
|
|
| L'attivazione è
|
|
| L'attivazione è
|
|
| L'attivazione è
|
|
| L'attivazione è
|
|
| L'attivazione è
|
