Iniziare

Requisito: i dispositivi sono in esecuzione. È aperto un progetto standard CODESYS Development System. I parametri di comunicazione sono impostati per PLC 1.

1. Nella struttura dei dispositivi selezionare l'applicazione e aggiungere il file Configurazione di ridondanza oggetto.

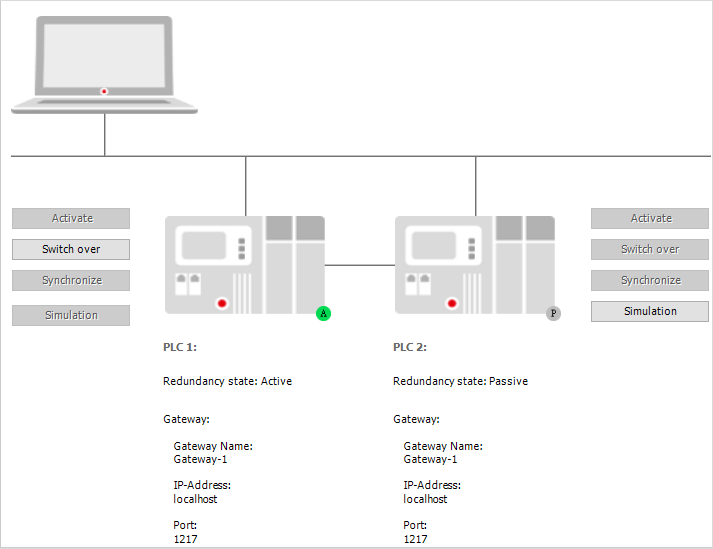

   IL Configurazione di ridondanza si apre l'editor. Il sistema di ridondanza viene visualizzato graficamente sul Stato di ridondanza scheda. Le impostazioni di comunicazione correnti di PLC 1 sono stati applicati dall'editor del dispositivo e sono già visualizzati.

   Nota

   Se PLC 1 segnala il Componenti non caricati stato di ridondanza, i componenti di ridondanza non sono attivi nel suo sistema di runtime.

2. Clicca il Imposta percorso attivo PLC 2 pulsante.

   Il Seleziona dispositivo si apre la finestra di dialogo.

3. Dall'elenco dei dispositivi rilevati, selezionarne uno come PLC 2.

   Le impostazioni di comunicazione vengono applicate e visualizzate nel grafico sottostante PLC 2 (Gateway).

4. Seleziona il Impostazioni di ridondanza scheda e poi il Collegamento di ridondanza scheda.

5. Clicca il Navigare pulsante per il Indirizzo IP PLC 1 e Indirizzo IP PLC 2 impostazioni.

   Nota: la ridondanza utilizza il proprio protocollo indipendentemente dal protocollo di comunicazione CODESYS.

   Viene visualizzato l'indirizzo IP del rispettivo dispositivo.

6. Selezionare la voce desiderata e fare clic ok per confermare la tua scelta.

   L'indirizzo IP è stato applicato. Assicurati che entrambi gli indirizzi IP siano configurati.

   Esempio:

   IP Address SPS 1 0001
   IP Address SPS 2 0101
   Port     1205

7. Clicca il Generale scheda.

8. Configura la tua applicazione e il bus di campo.

   Nome dell'attività di ridondanza: Per esempio MainTask poiché l'attività è il nome nel progetto

   Timeout (ms): 30

   Suggerimento

   Specificare un valore realistico per il timeout tra due controller.

   Timeout sincronizzazione (ms): 0

9. Clicca il Scrivere pulsante.

   Le impostazioni di ridondanza vengono applicate al controller. Ma non sono ancora scritti nel file CFG. Questo viene fatto solo quando il PLC è fermo. Per questo motivo, entrambi i PLC vengono arrestati nella fase successiva.

10. Clic In linea → Accedi.

    Viene visualizzata una vista messaggio che richiede il tipo di accesso desiderato.

11. Selezionare Accedi con download.

    L'applicazione viene scaricata in PLC 1.

12. Spegnere entrambi i PLC. (Qui non c'è la chiusura dell'applicazione tramite il comando In linea fermare significava, ma la chiusura del sistema di runtime.)

13. Cominciare solo PLC 1.

    Il progetto di avvio viene scaricato in PLC 1. PLC 1 è in modalità autonoma. Successivamente, inizia solo PLC 2.

14. Ora inizia PLC 2.

    All'avvio, viene eseguita la sincronizzazione. L'applicazione e i dati vengono trasferiti da PLC 1 a PLC 2 . Finalmente, PLC 1 è attivo e PLC 2 è in esecuzione in modalità standby.



1. Aprire l'editor di ridondanza, fare clic su Impostazioni di ridondanza scheda, quindi fare clic su Visualizzazioni scheda.

2. Seleziona il Abilitare opzione.

   Il sistema di controllo ridondante con a CODESYS WebVisu il collegamento è abilitato.

3. Selezionare Utilizzare la configurazione del collegamento di ridondanza.

   Le impostazioni del collegamento di ridondanza tra i PLC vengono applicate per la connessione al server web. Ciò è possibile quando la visualizzazione Web accede tramite la stessa connessione di rete utilizzata anche per il collegamento di ridondanza.

   Esempio:
