Esempio: Tastiera virtuale e tastierino numerico virtuale
Prodotto: CODESYS Visualization
L'esempio descrive come una tastiera virtuale o un tastierino numerico virtuale per l'input dell'utente può essere integrato in qualsiasi visualizzazione.
Descrizione
In sostituzione dei dispositivi di input reali, è possibile integrare nell'applicazione le visualizzazioni che rappresentano la tastiera e il tastierino numerico e che consentono l'input dell'utente utilizzando un mouse o uno schermo tattile.
Informazioni aggiuntive
PLC_PRG: programma in cui vengono dichiarate le variabili per l'input dell'utente. Vi si accede in modalità di scrittura quando l'input dell'utente viene effettuato utilizzando la tastiera virtuale o il tastierino numerico virtuale.
Visualization: La visualizzazione è composta da tre campi. I campi hanno una configurazione di input che risponde a un evento "OnMouseClick". Le variabili di input vengono passate lì.
Comportamento in fase di esecuzione: quando si fa clic su uno dei campi, viene visualizzato un tastierino numerico o una tastiera.

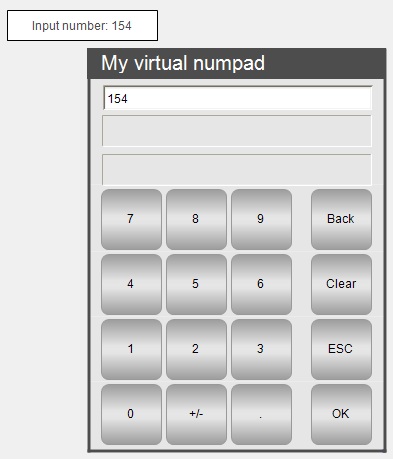

Nel primo campo viene visualizzato un tastierino numerico che consente l'immissione di valori interi entro un limite superiore e inferiore.
Nel secondo campo viene visualizzato un tastierino numerico per l'inserimento di numeri in formato a virgola mobile.

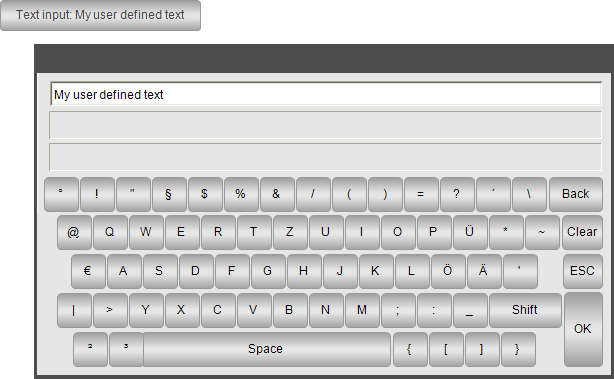

Nel terzo campo viene visualizzata una tastiera per l'inserimento di lettere e testi che vengono scritti su una variabile stringa.
Suggerimento
La configurazione di input di un elemento di visualizzazione viene visualizzata nel file Proprietà vedi sotto Configurazione degli ingressi .
Requisiti di sistema e restrizioni
Sistema di programmazione | CODESYS Development System (versione 3.5.14.0 o successiva) |
Sistema di esecuzione | CODESYS Control Win (versione 3.5.14.0) |
Componenti aggiuntivi | - |
Avviso
SCARICAMENTO Progetto
